青翼CAD中的“管线设计”是一个内嵌于装配设计中的跨专业协同设计功能，能够轻松地在装配环境中进行管路设计。并提供了结构化的工作流程，能够快速地定义零件之间的 3D 路径和管件属性的定义。
本文将在“管线设计”环境中工作，使用管线路径命令生成一个路径。根据创建好的路径使用管件命令进行管件设计。
1 打开管线设计环境

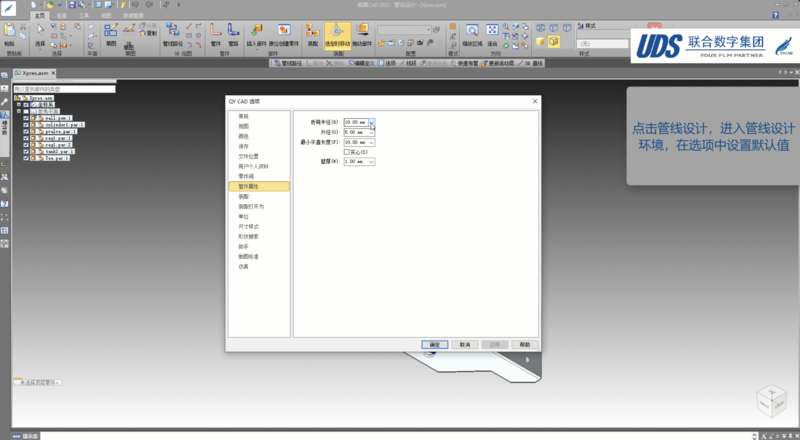

在青翼CAD中点击工具→环境→管线设计命令，进入管件设计环境，点击设置→选项→管件属性选项卡。
· 折弯半径：缺省的折弯半径用于所有管道的创建
· 最小平直长度：管道的每个直线段必须大于或者等于此长度， 否则系统会出现警告信息，提示一个或者多个直线段不符合此标准
· 实心：设置管道是空心或者是实体；当选择为“实心”时， “壁厚”选项不可用
· 壁厚：管道的壁厚 =（外径–内径）/ 2
图1 管线设计环境
2 快速布管

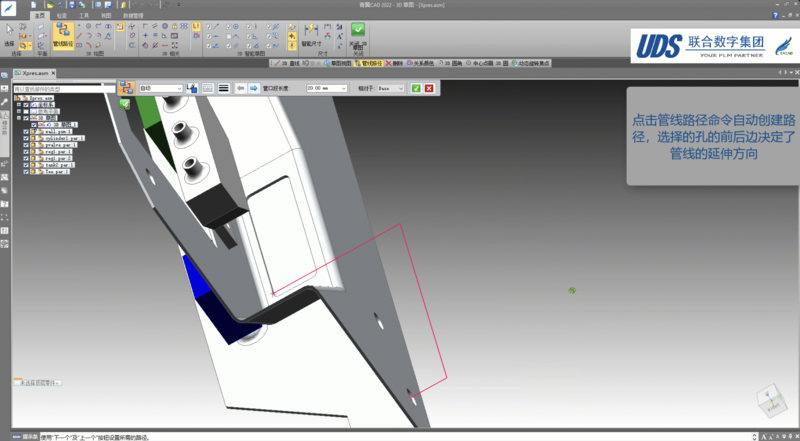

将沿路径段创建管件和管道。您可以使用管线设计中的快速布管命令创建路径，而不必手工绘制路径的各个线条。
选择主页选项卡→3D 绘图组→管线路径 。
· 单击管道路径的起点
· 单击管道路径的终点
注意前边缘已选中，管线将向装配的前部延伸。如果选择孔的后部边，管道路径将尝试向装配的后部投影。
图2 快速布管

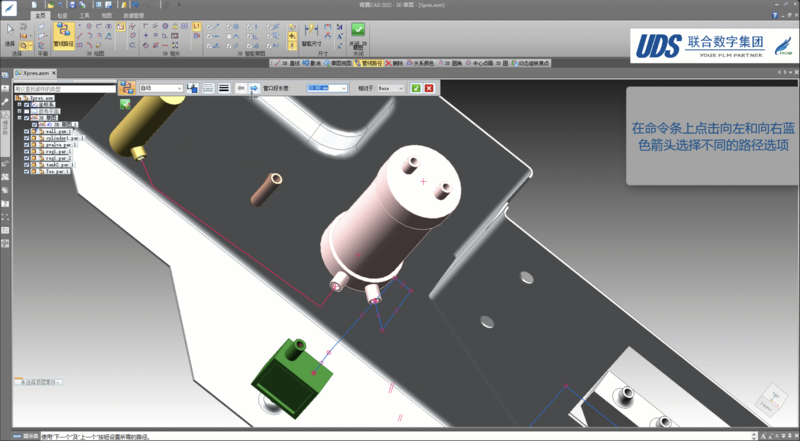

如果要查看备用路径，单击命令条上的上一个或下一个按钮。路径的次序是从最简单的路径（段数最少）到最复杂的路径。管线路径生成的路径中的最大段数是5。

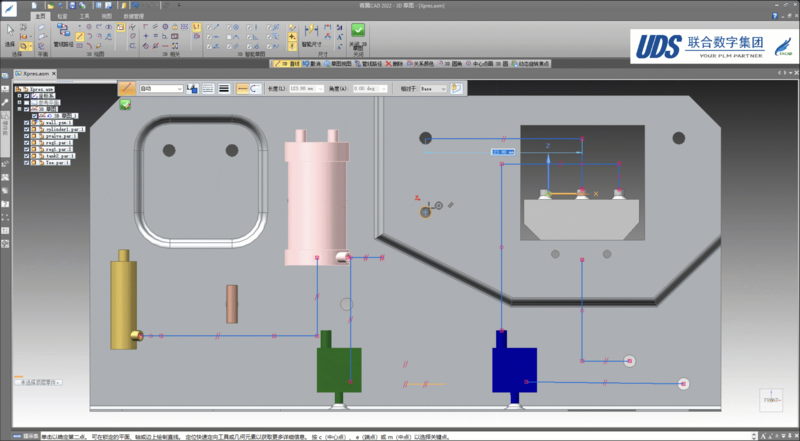

图3 查看备用路径

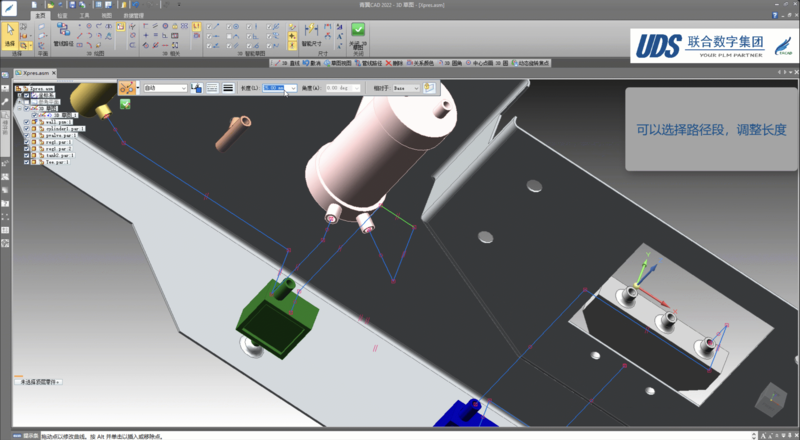

可以直接选择创建好的路径线段，调整其长度，或者移动端点位置调整路径。
图4 调整路径
3 手动布置管道路径
通过管线设计工具条上其它命令可以手动创建路径。
快速定向”工具显示在装配窗口中。
“快速定向”是一个交互式工具，可帮助您绘制 3D 直线。在绘制用于定义管道路径的线段时，快速定向用于锁定平行于轴或平面的直线的方位。
可通过按键盘上的 Z 键在各个轴之间来回切换。也可通过按键盘上的 X 键来在各个平面之间来回切换。可通过按键盘上的 C 键来取消对各个平面或轴的锁定。
图5 手动布置管道路径置打印机工作行程
4 创建管件
选择主页→管件→管件命令；

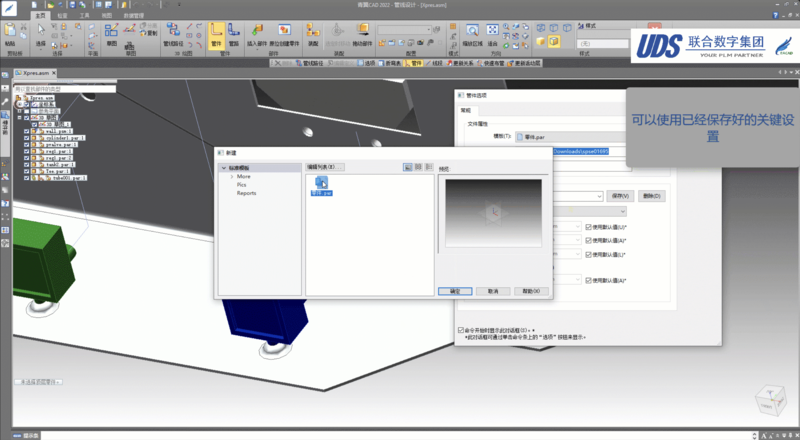

管件选项按钮用于显示管件选项对话框，可供您指定有关管件的信息，如文件名、材料、折弯半径和直径。
路径步骤指定 3D 路径，您将沿该路径创建管件。
图6 创建管件
修改管道路径，并更新管件；

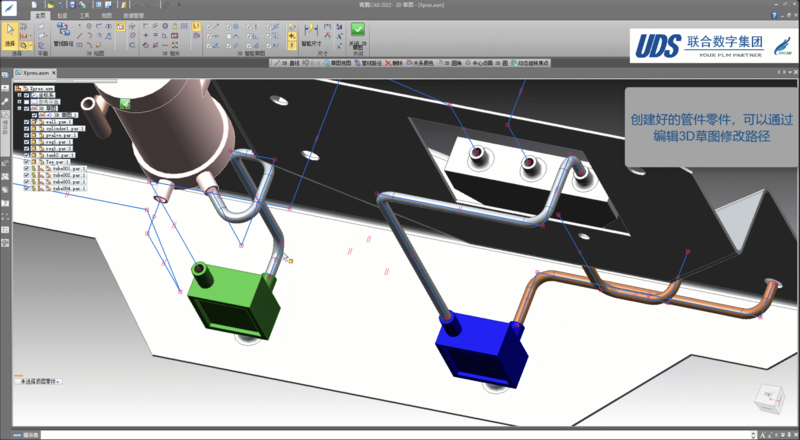

编辑3D草图修改管道路径，要使管件反映新的管道路径，单击工具→更新组→更新活动层列表→更新关系。请注意，管件会重新计算，并且现在驻留在新修改的路径上。
图7 管件更新

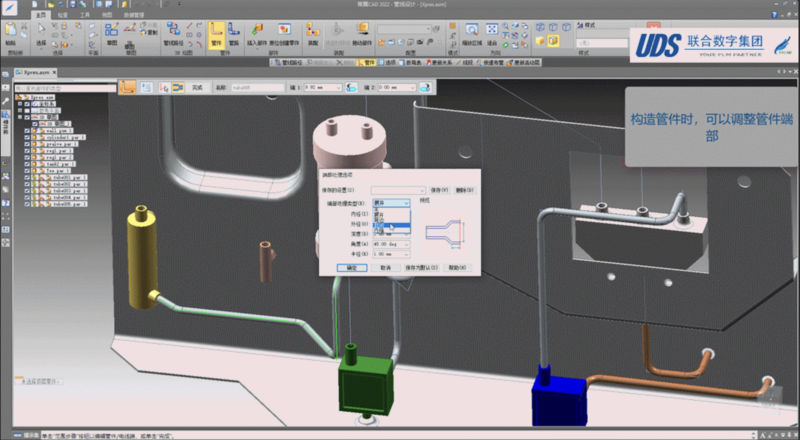

端部处理步骤定义管件末端的范围以及您想要进行的任何末端处理。
在端部处理选项中，选择所需的端部处理类型和具体的参数。
图8 端部处理
5 创建管道报告
折弯表命令可以从管件中提取有关信息，并生成折弯表文件，折弯表是一个 ASCII 文本文件，它包含装配中的所选管件或所有管件的制造信息。

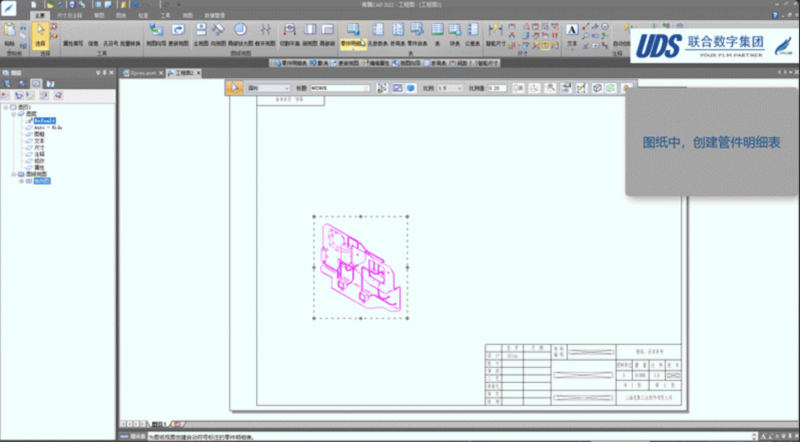

在制图环境中，可以创建管件的明细表。
图9 创建管道报告
在青翼CAD中，可以使用快速定向自动和手动创建管道路径。创建后，已对管道路径进行了编辑，并且管件已放置在不同路径上。已为创建的管道路径创建了折弯表。
