• 三维尺寸驱动模型

• 三维约束关系

• 实时规则

• 快捷操作

• 智能选择工具

• 识别阵列与编辑

• 识别孔

• 识别孔阵列

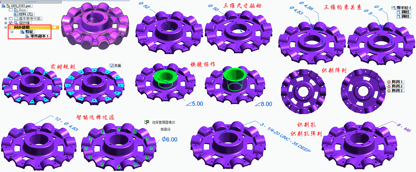

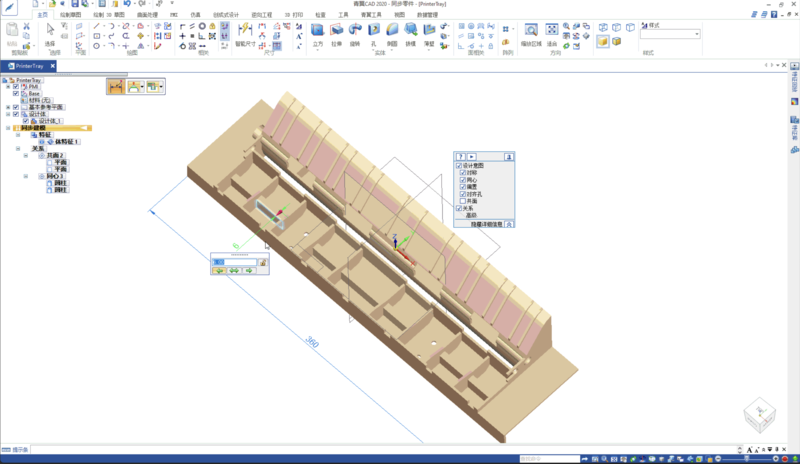

图1 编辑外部模型

实际操作中，步骤如下：

01 在青翼软件中导入外部数据格式模型；并且将体特征（无参模型）转换为同步建模

图2 导入外部模型

02 三维尺寸标注并驱动

图3 三维尺寸驱动

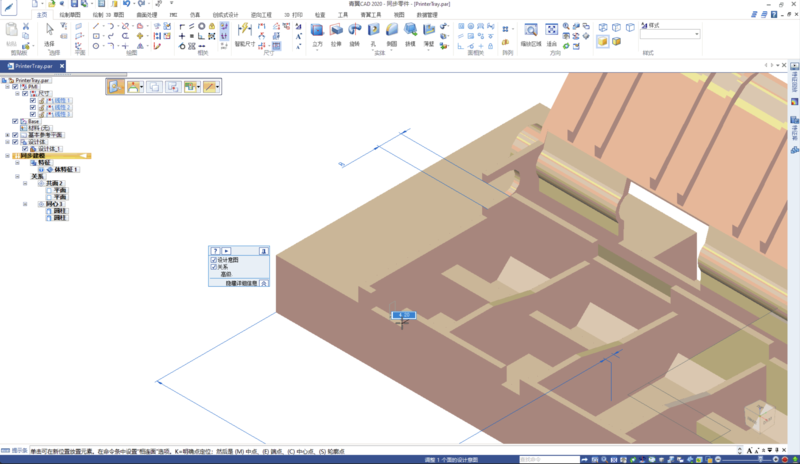

03 添加三维约束关系

图4 添加三维约束关系

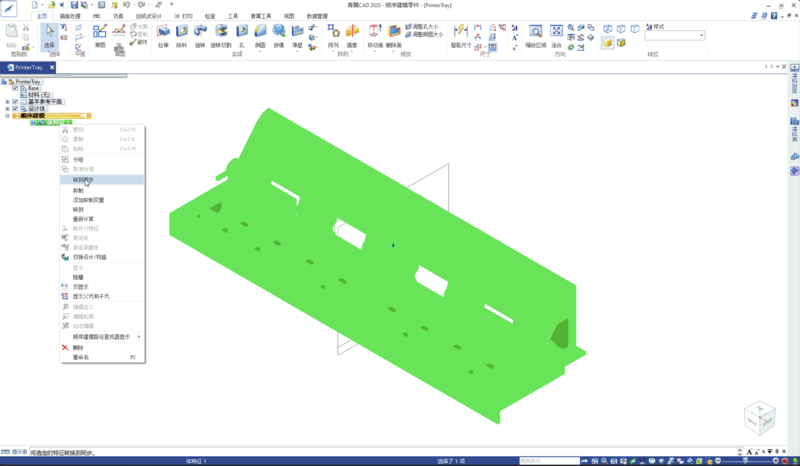

04 利用实时规则智能化编辑模型，确保元素之间的相关性

图5 实时规则

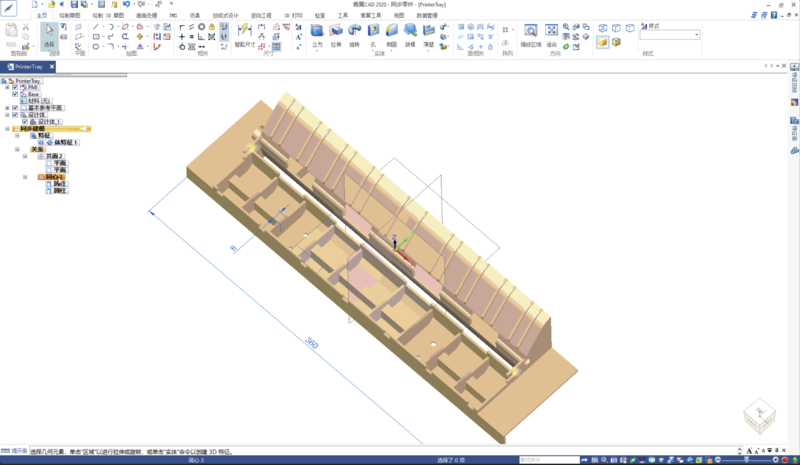

05 通过快捷键（删除、复制、粘贴等）、鼠标（手轮操作），直接对模型进行快速编辑

图6 快捷操作

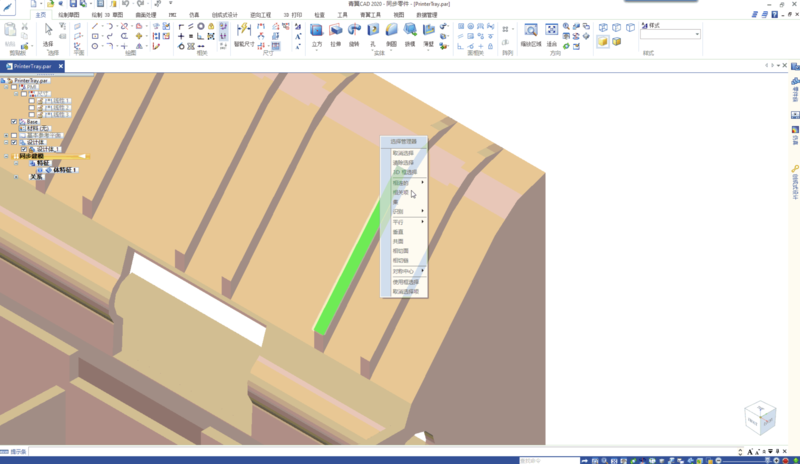

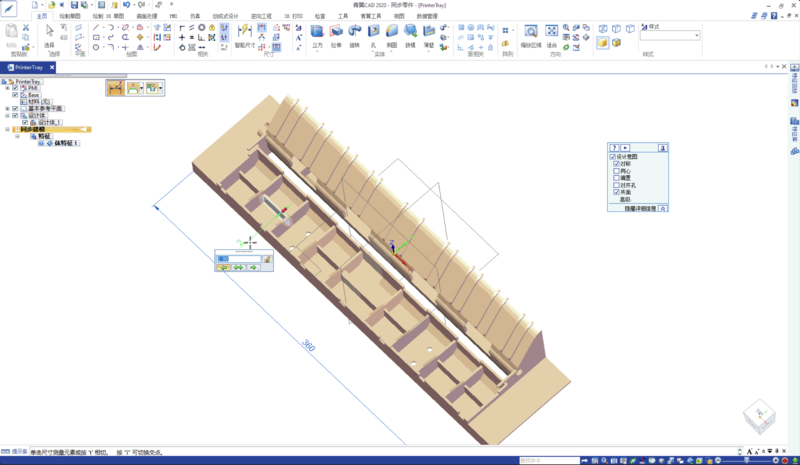

06 智能选择工具帮助用户快速、智能捕获设计意图，实用性极高

图7 智能选择工具

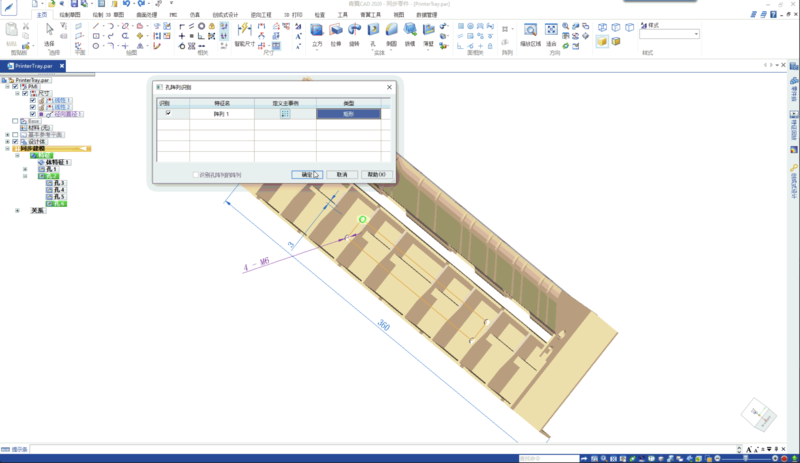

07 由于导入的模型仅有体特征；对于大多数工程师来说都很难入手；而青翼软件提供的自动识别功能，能够帮助用户找出阵列特征，便于后续编辑修改

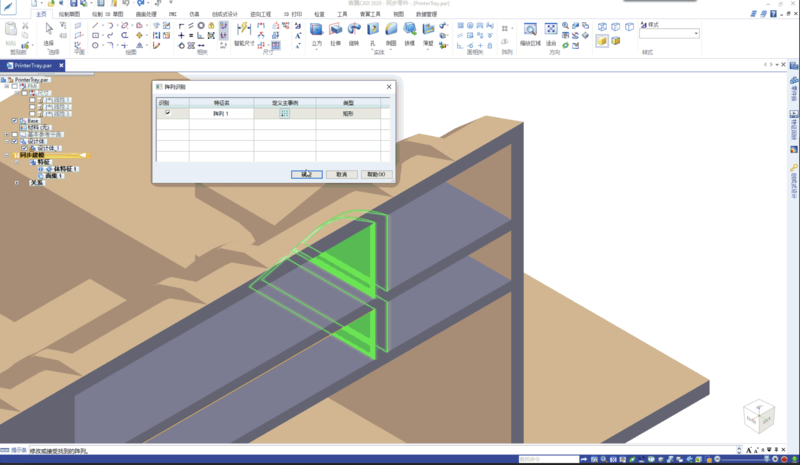

图8 识别阵列

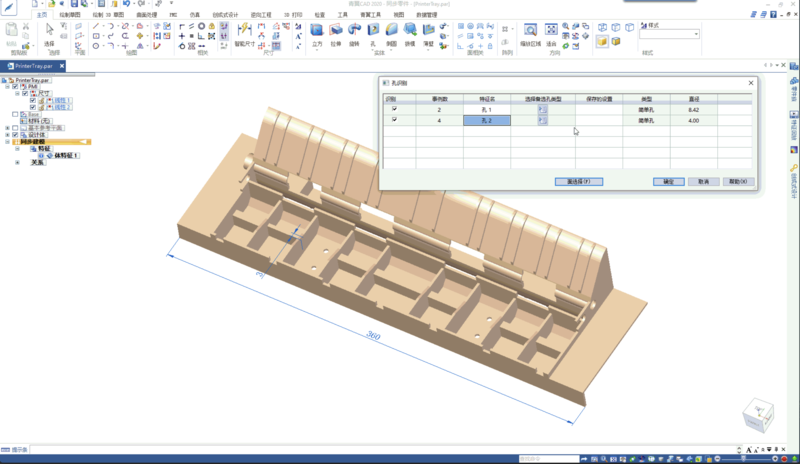

08 利用孔识别功能，能够快速梳理出模型中的多组孔特征，并且提供改型方案

图6 识别孔

09 与阵列识别相类似，对于有规则的一组孔，也能够快速识别为孔阵列

图7 识别孔阵列

青翼CAD提供的同步建模技术是交互式三维实体建模体系中，一个重大的、成熟的、突破性的飞跃；该技术在参数化、基于历史记录建模的基础上前进了一大步，同时与先前的技术共存。同步建模技术实时检查产品模型当前的几何条件，并且将它们与设计人员添加的三维参数和几何约束合并在一起，以便评估、构建新的几何模型并且编辑模型，无需重复全部历史记录。
