第二期 | 青翼CAD提升设计效率——知识重用组件应用实例

浏览次数:1292发布时间:2021-09-22

字体大小: 【小】 【中】 【大】

设计重用是计算机辅助设计领域的前沿技术。重用现有的设计最佳实践,既可以减少劳动重复,又可以继承经验,减少新设计带来的风险,从而提高效率和质量。

青翼CAD的知识重用组件,可以将以前的设计过程保存起来,再进行重用,使得设计经验得到贯彻和继承,有助于企业知识的积累,提高设计的标准化程度,降低产品设计的复杂度。下面结合我们在电器组件设计过程中的实例进行说明:

在电器产品设计过程中会根据需要安装变压器元件,并结合变压器的实际空间装配位置进行相关定位元件的设计,以下是设计人员通常采用的具体设计步骤的专业实践:

01 把变压器元件添加到产品装配,进行装配定位约束:两组轴对齐,面与面距离贴合定位

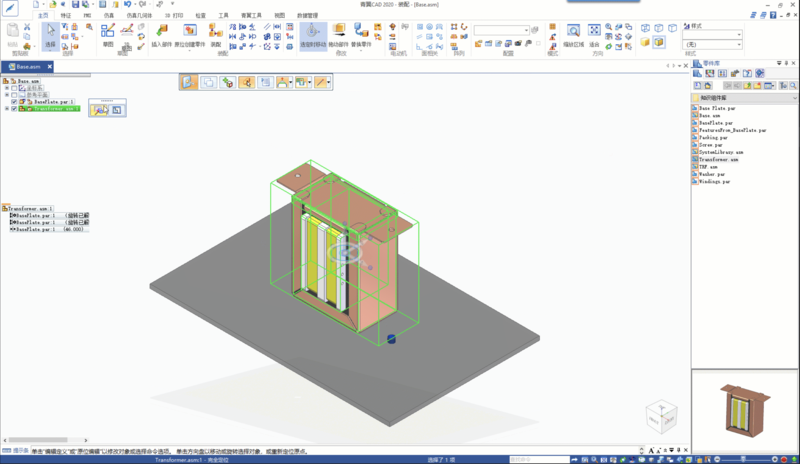

图1 装配变压器



02 根据变压器元件在产品空间的位置,需要在安装底板上采用关联设计的方式设计安装变压器元件的支架、挡板和散热槽

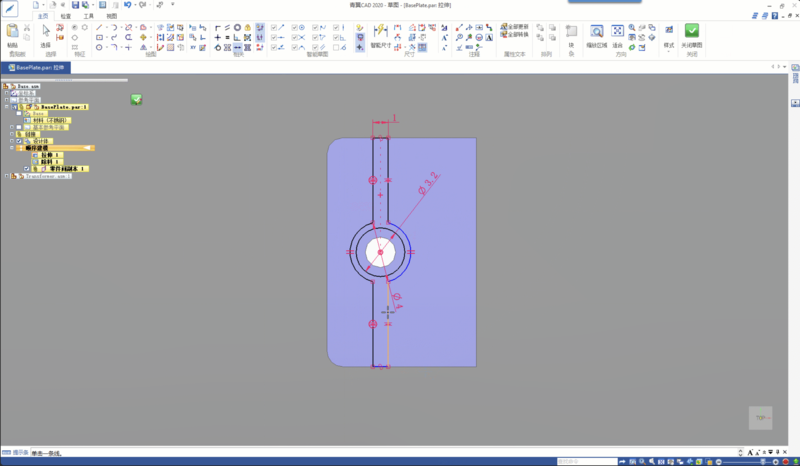

图2 设计关联特征



03 最后安装固定变压器元件的垫片、螺栓等紧固件

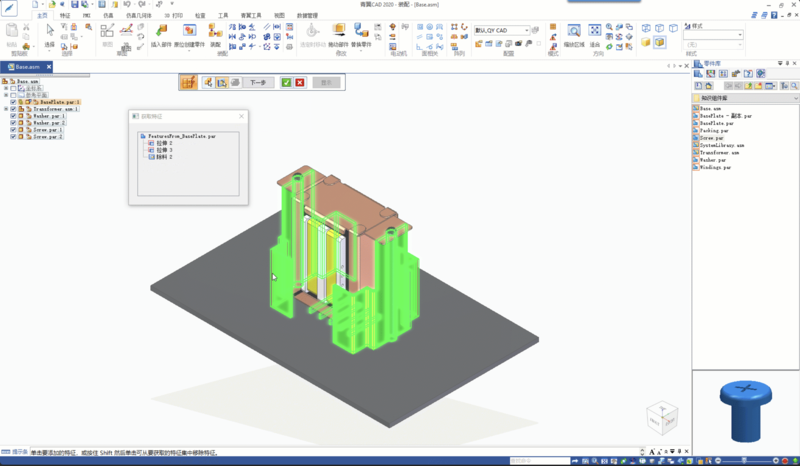

图3 装配紧固件组



若变压器元件安装在产品的不同位置,则需要按照上述步骤进行支架、挡板和散热槽的重复设计,但在实际设计过程中会带来如下问题:

  • 对有经验的设计人员来说只是不断的再重复这些步骤
  • 不同人员的设计过程和质量不能保持一致,导致设计最佳实践经验流失
  • 新设计人员不能掌握最佳设计实践的经验,自己从头开始设计,不但效率不高,设计结果和质量也不能满足



针对以上问题,青翼CAD通过建立变压器元件的知识重用组件,将与安装变压器元件相关的设计过程知识以数字化的方式进行定义和重用。



知识组件定义

在青翼CAD中可以非常方便地定义知识重用组件,只需选择需要重复装配的组件(这里为变压器元件),系统会自动提供相关的组件选择定义为后续可自动加入的组件,并捕获相应的装配关系,自动识别添加关联的特征,也可以手动追加。

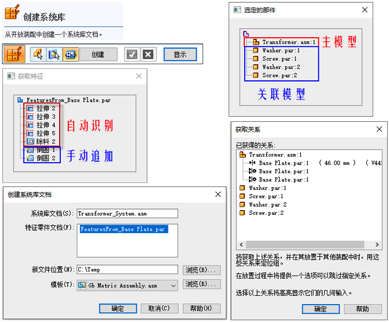

图4 创建知识组件



知识组件重用过程



在定义了知识组件之后,后续需要使用时可直接从系统库中将知识组件模型拖入装配工作区,根据知识组件中的定义选择相应的资源即可完成整个组件添加及相应的装配设计。

在这个实例中,当我们将定义好的变压器知识重用组件添加到产品的另外一个位置时,在用装配关系确定好元件空间位置后,系统自动完成基板上安装结构的设计,自动添加相应组件及其装配约束,整个过程用时不超过1分钟,设计效率得到更大的提升。

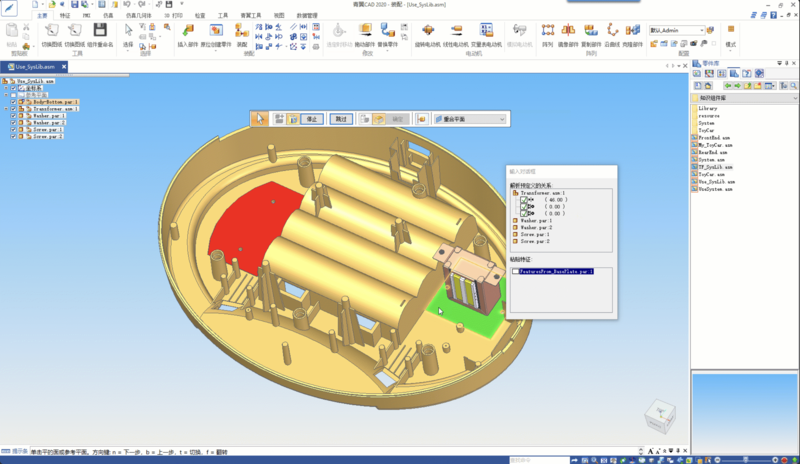

图5 使用知识组件模型



图6 知识组件重用



通过以上在电器产品中变压器元件装配实例可以看出,青翼CAD可以轻松的定义、重用知识组件模型,并通过系统库进行企业知识库的统一管理,作为企业的设计标准,保证设计经验的延续,这样既可以很好地解决设计经验流失的问题,又可以提升设计效率和设计质量
