大型装配体设计对于任何三维设计软件来说都是一个艰巨的挑战，操作与计算的延迟通常让人无法忍受。

大装配体是指达到计算机硬件系统极限或者严重影响设计效率的装配体，大装配体通常造成以下操作性能下降：打开/保存、重建、创建工程图、旋转/缩放和配合。影响大装配体性能的主要因素有：系统设置、装配设计方法、装配技巧、数据管理、操作系统和计算机硬件。

本文将从以下几点展示青翼CAD处理大装配体的各种能力，协助工程师进行大装配体设计。

01 打开数据使用大装配模式

青翼CAD支持定义打开装配使用的配置方式分为小型装配、中型装配、大型装配和自定模式。根据不重复部件的数量，可以让青翼CAD自行选择使用何种配置进行装配数据的加载。并且可以设定零件和子装配使用设计体或者简化体。当装配的数据数量达到设定值时，会自动打开大型装配性能模式，提升大装配的运行和计算速度。

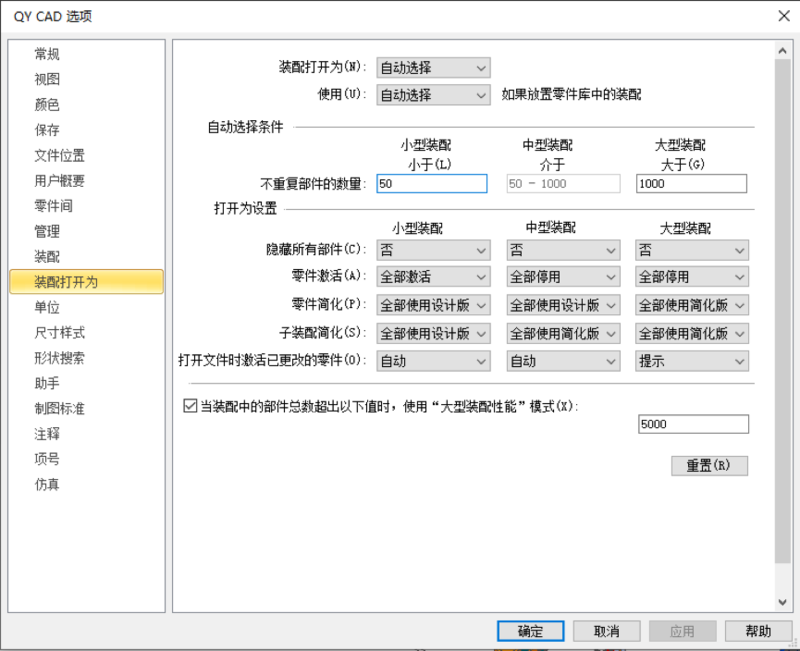

图1 大装配模式定义

02 大装配中数据的轻量化

在青翼CAD中，把总装中的子装配或者复杂造型零件外观进行简化和轻量化处理，能降低对于系统资源的占用，有效提升打开大装配总装模型时的速度；并提升在旋转，放大缩小等操作中的性能流畅度，使操作体验更佳。

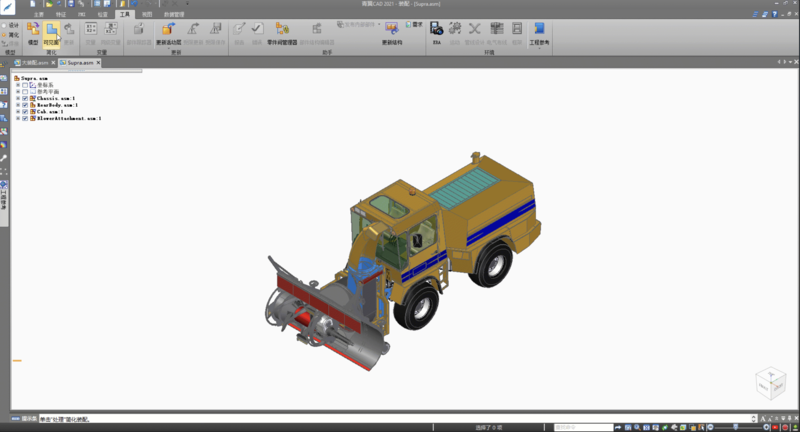

图2 大装配中数据轻量化

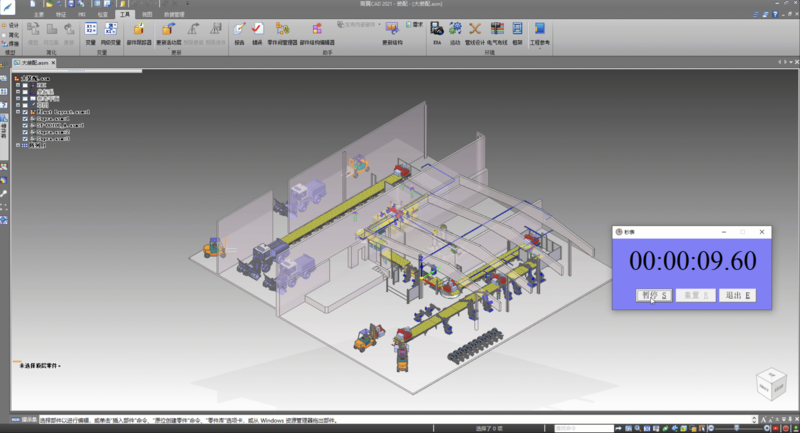

图3 总数10000+数据使用大装配配置打开时间

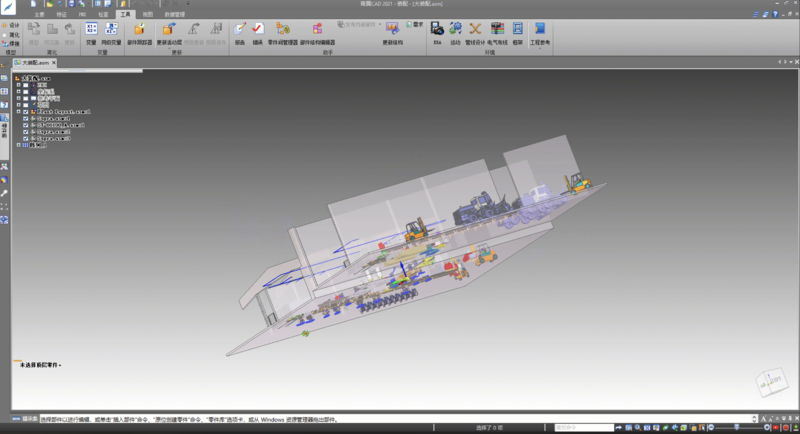

图4 流畅的旋转操作

03 大装配中进行数据查看，测量

使用青翼CAD进行大装配的设计，可以快速获取模型的总重或者一套组件结构的重量；获取当前总装的装配信息，如重复部件数，总数等；使用测量指令，测量元素的具体空间点位信息、角度、表面积、体积等。

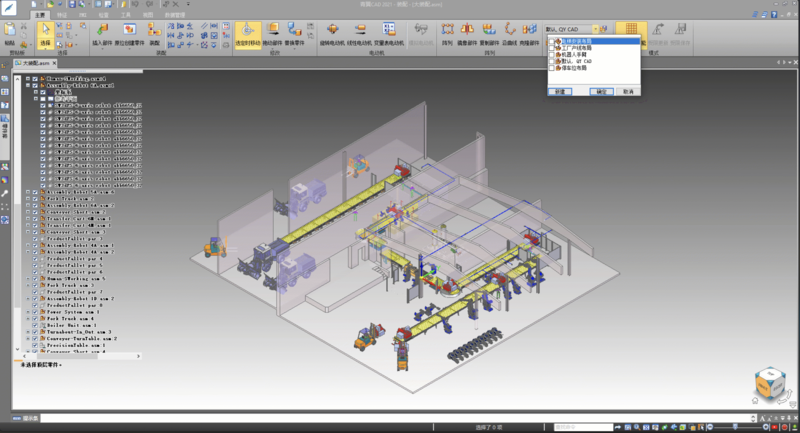

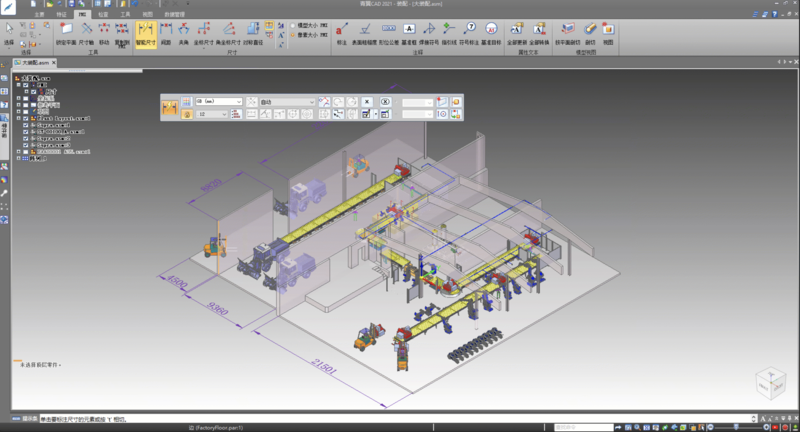

图5 统计装配数据数量级、检查总重、测量尺寸

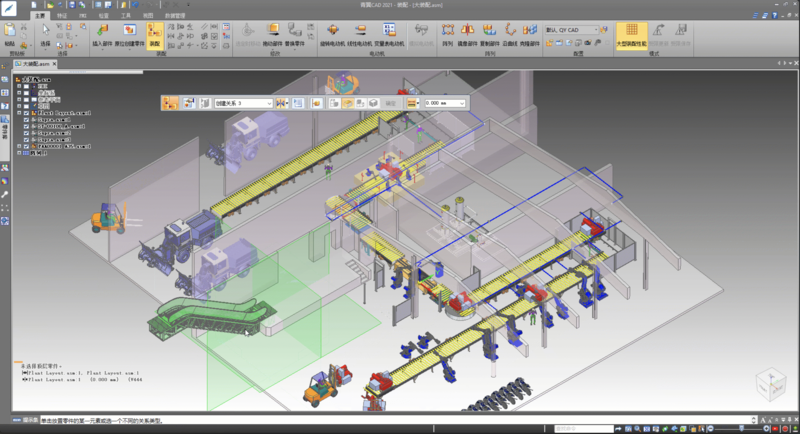

04 大装配中进行数据装配及匹配设计
