当工程师构建好了三维模型，进行二维出图的过程中，是否有遇到制图內很多文本内容需要手动填写，而部分需要填写的内容在模型创建过程中已经设置为属性或是出现在了模型的相关表达式內，这时候再次手动填写内容不但繁琐浪费时间，而且可能出现填写错误的情况。

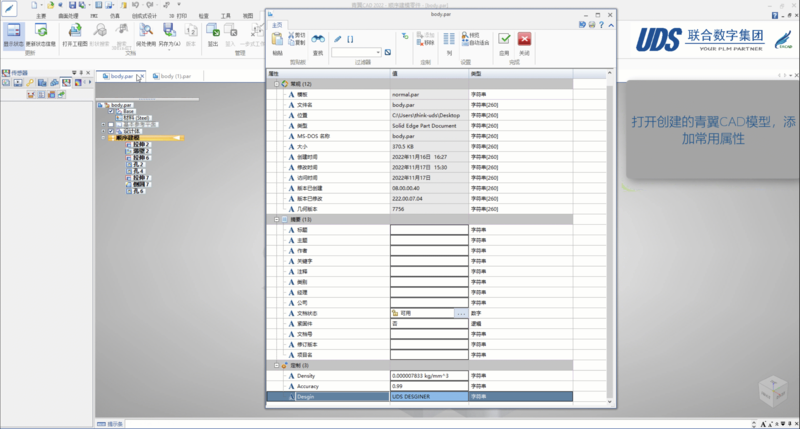

1  进行制图內模型属性映射之前需要在对应的三维模型內创建需要映射的属性

图1 创建模型內必要属性

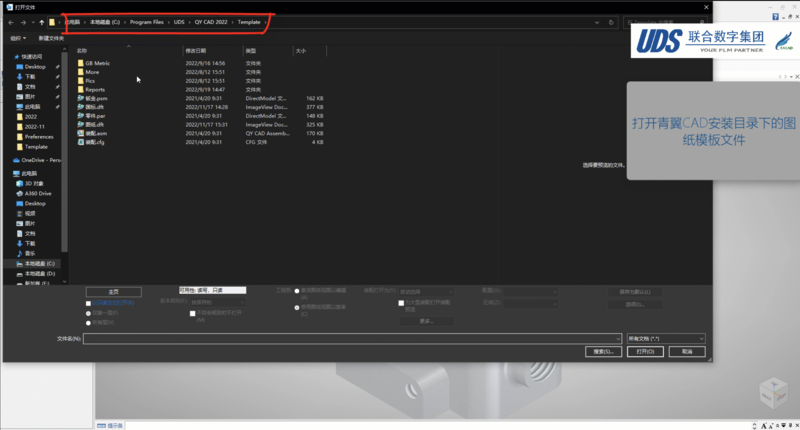

2  找到青翼CAD安装目录下的图纸模板文件并打开，以后每次直接调用创建好的模板文件

图2 打开青翼CAD图纸模板

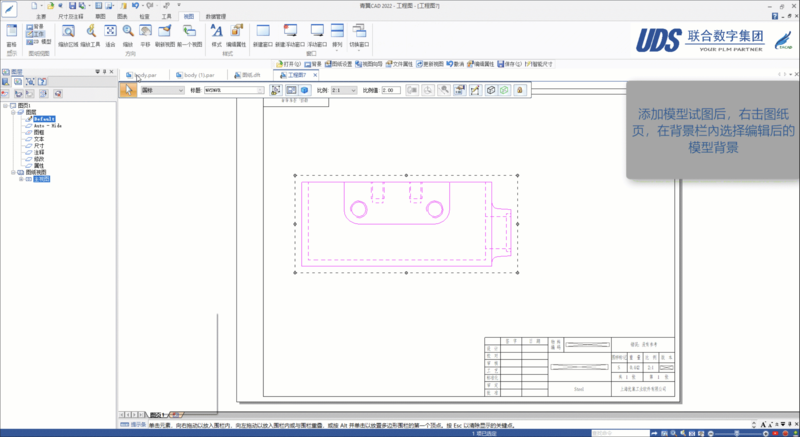

3  将带有需要映射属性的模型添加视图至打开的制图模板內

图3 添加带有属性的模型视图

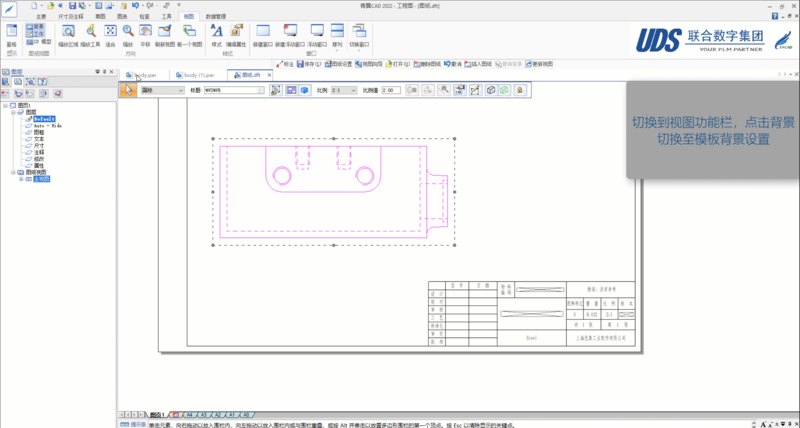

4  点击制图模块內的背景功能，进入模板的制图背景內进行编辑，背景的编辑相当于对各类型图纸大小的模板的编辑

图4 点击背景功能进行编辑

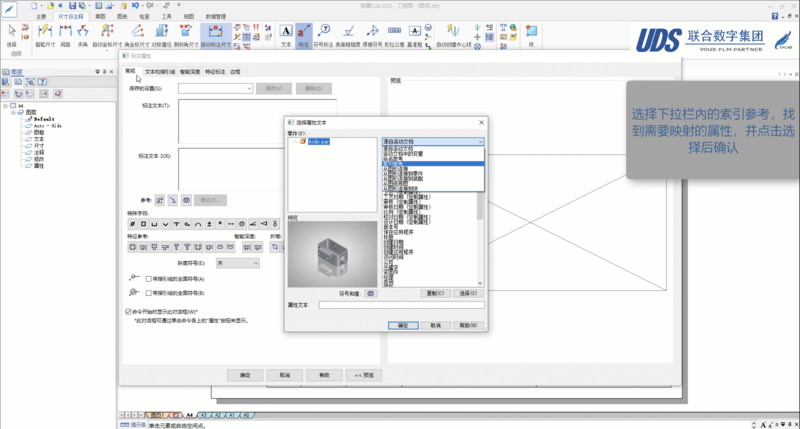

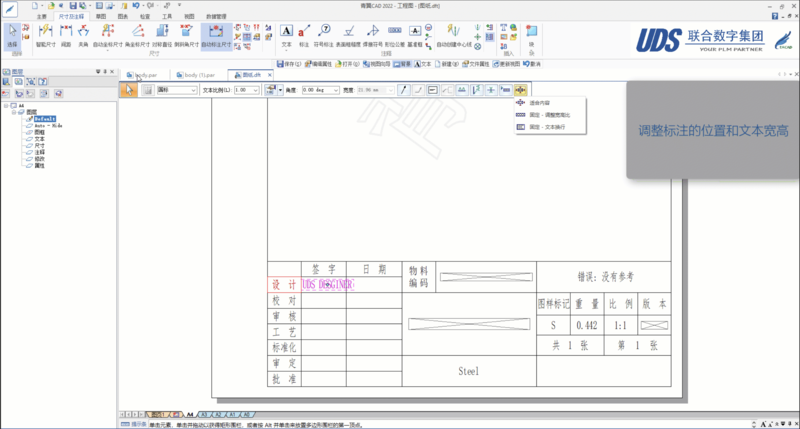

5  使用制图模块內的标注命令，点击属性文本功能，选择需要进行映射的模型内属性
