第七十三期|青翼CAD技巧——模型简化建模示例

浏览次数:391发布时间:2023-03-06

字体大小: 【小】 【中】 【大】

在设计过程中,齿轮、链条等特征十分常见,这类模型通常都包含有大量的特征面,在生成图纸时,如果这些特征面不加以处理直接投影。生成的图纸往往线条十分密集。显示和打印效果都十分不理想。并且在装配中这类模型往往也会占用大量的电脑资源导致软件运行卡顿。对此,青翼CAD提供“简化建模”功能,在不修改零件设计特征的情况,精简其在图纸和装配中的显示效果。

对于复杂特征模型或者特征面比较多的模型,青翼CAD提供“简化建模”功能,用以精简零件在图纸和装配中的显示效果。

下面以花键轴为例说明其使用方法。



1  打开花键轴模型,新建工程图

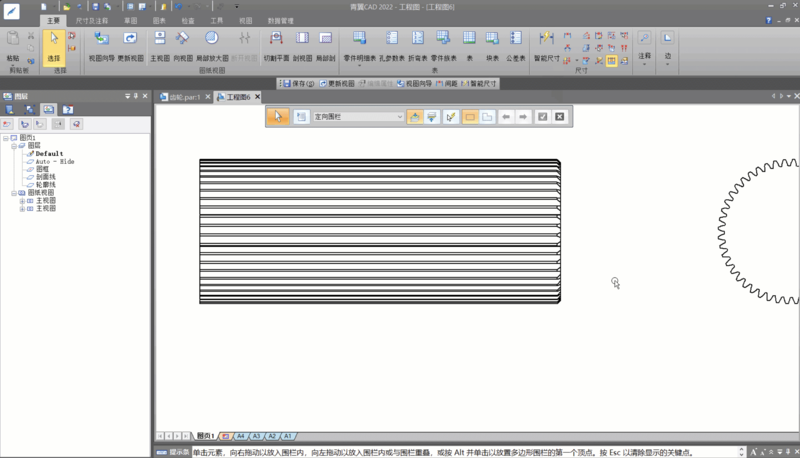

可以看到其视图上所有齿部特征边均显示,线条密集,显示效果较差。并且无法标注齿顶圆、齿根圆、分度圆等尺寸。

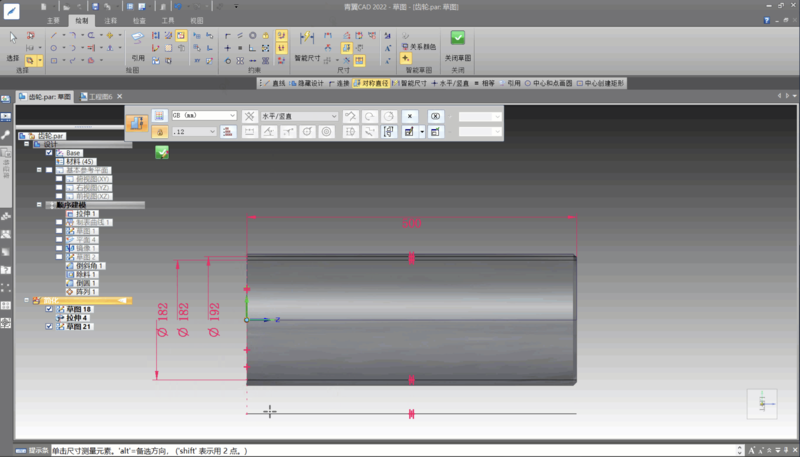

2  打开花键轴零件,切换到简化建模环境,去除齿部特征

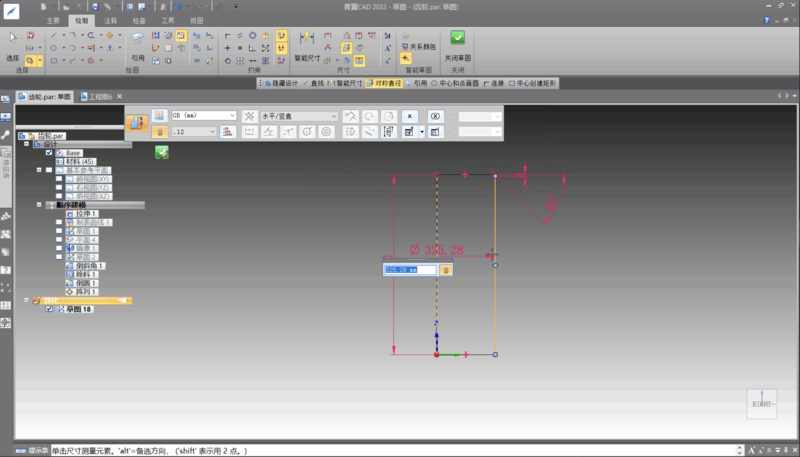

3  建立齿底圆、分度圆等工程图辅助线草图,用以辅助工程图的建立

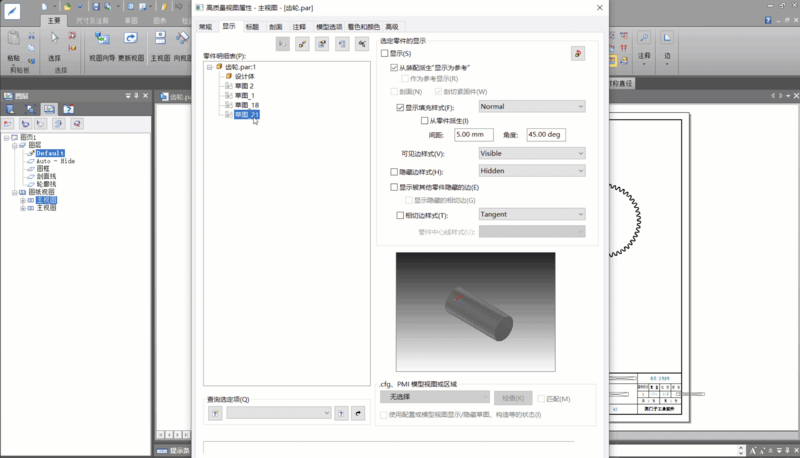

4  打开工程图,右键主视图,勾选使用简化零件,同时勾选显示工程图辅助线草图,并标注相应尺寸

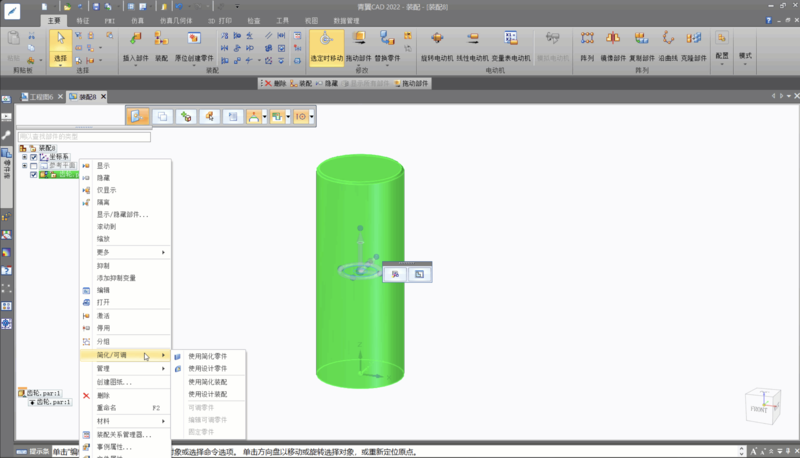

5  在装配环境下也可以自由切换零件的显示状态



通过青翼CAD中的简化模型功能,设计人员可以把一些复杂不容易装配与出图的零部件进行一定的处理,方便后期的装配与出图,提升设计效率与出图规范性。
