第五十九期|模型设计检查——干涉检查
浏览次数:746发布时间:2022-11-17
字体大小: 【小】 【中】 【大】
模型的创建过程中,会有众多创建实体的步骤,而如此多的实体由于尺寸的原因,可能会在细微处发生实体间的干涉。如未及时的发现,在后续的生产过程可能会导致应力问题等,更有可能导致整个零件的损坏。
为了避免此类情况的发生,在设计模型的过程中,需要对模型进行干涉检查,排除风险。而在模型装配的过程中,也可以通过拖动部件的方式,检查在运动过程中是否有影响机械运动的遮挡干涉等,防止发生碰撞或进行运动的限位。
在青翼CAD中,进行干涉检查的步骤简洁,并且结果也可以非常直观地提供到设计工程中。

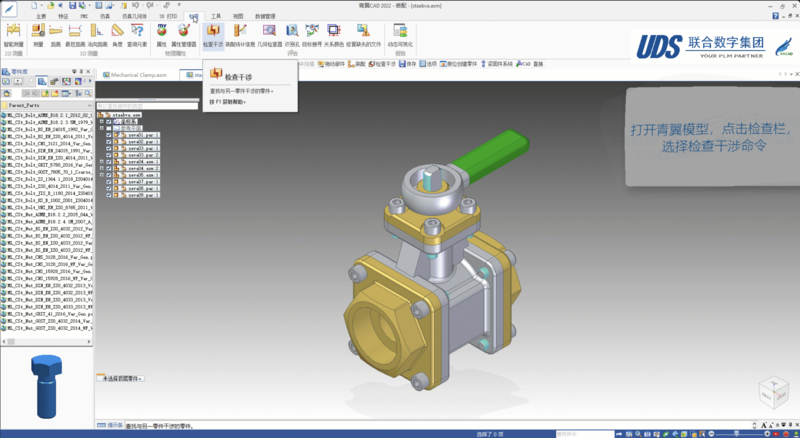

1 在检查栏內,点击干涉检查命令,在选项栏设置对应的干涉选项,包括干涉的集合、干涉的输出结果、关于螺纹的干涉设置

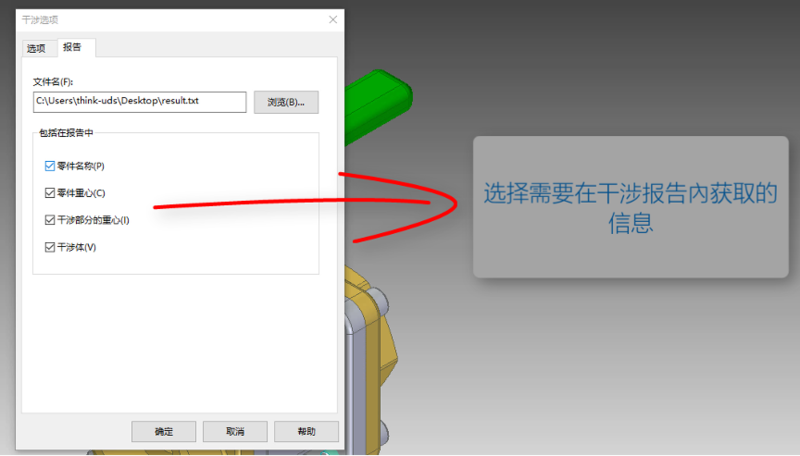

在报告栏设置输出报告的名称路径和干涉结果内容。
图1 干涉检查选项设置

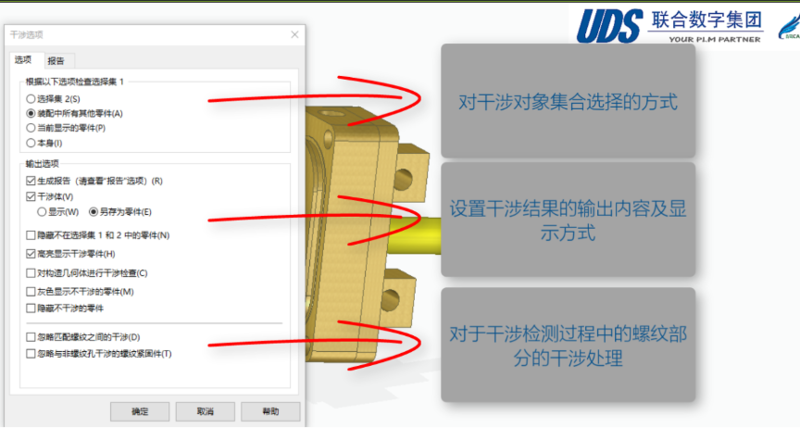

图2 各项对应设置的内容
2 选择进行干涉检查的模型对象,点击处理。创建干涉部分的零部件模型,通过显示隐藏或是线框显示查看干涉结果

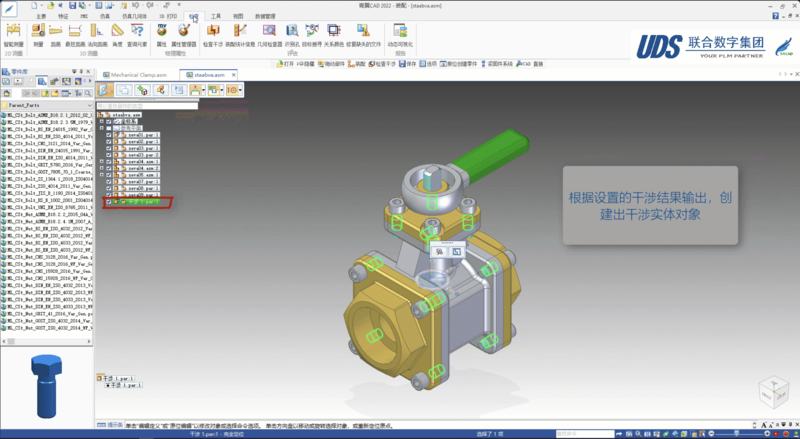

图3 干涉实体创建与查看
3 打开生成的干涉检查报告文件,查看干涉信息

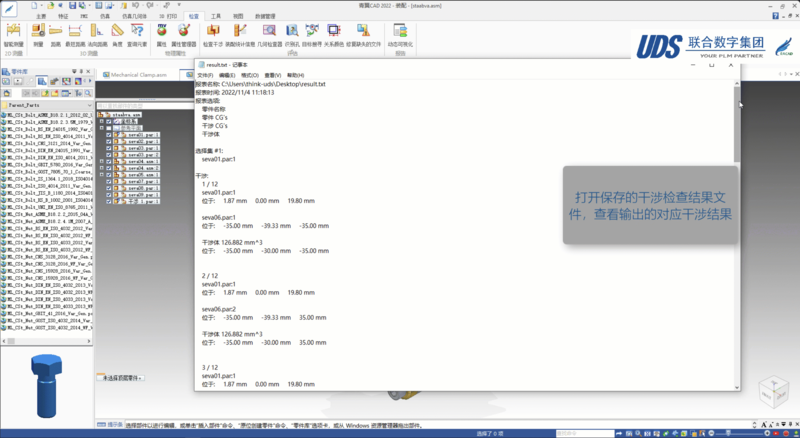

图4 干涉结果文件查看
4 除检查静止模型的干涉部分,也可以通过拖动部件的方式来观察装配模型的运动过程中的干涉情况

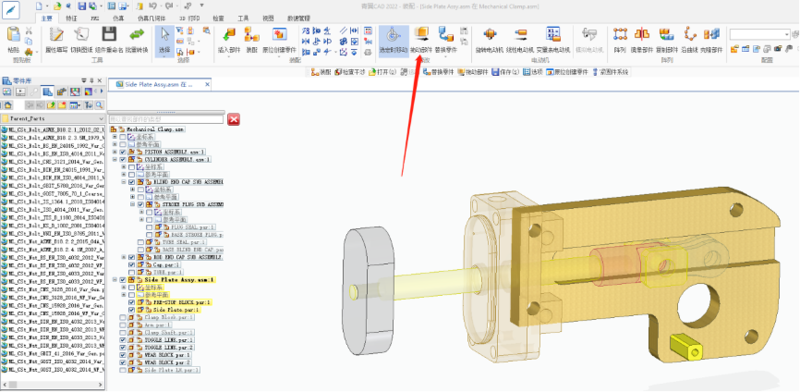

图5 拖动部件命令
5 点击拖动部件后,选择显示现有干涉和发生碰撞时发出警报和停止运动
图6 拖动部件选项设置
6 将拖动部件中的不分析选项选择到检测碰撞,如已有干涉部分,则干涉的部分会高亮显示并且无法拖动

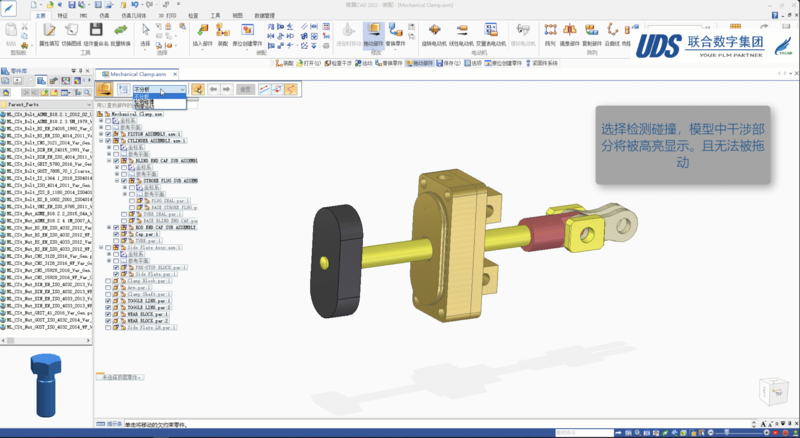

图7 初始状态存在干涉
7 如无干涉部分,则拖动部件,直至碰撞,高亮提示并且停止运动

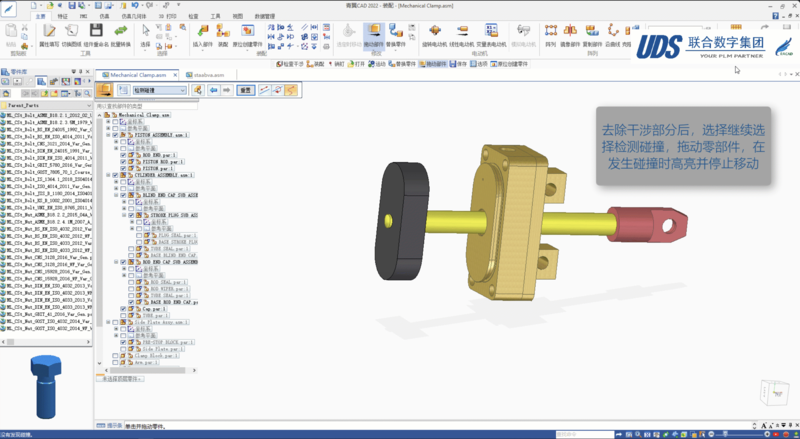

图8 运动状态发生碰撞干涉
