教程：模拟钣金件上的应力

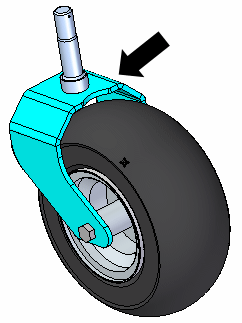

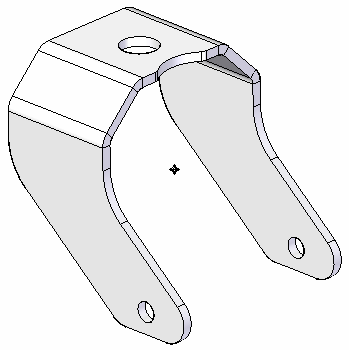

打开文件 FE_sheet_fork.psm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建研究：

1. 选择仿真选项卡→研究组→新建研究。



2. 从研究类型列表中，选择线性静态，然后单击确定。

   注释:

   对于钣金模型，网格类型默认为曲面。

可以在仿真选项卡→研究组上看到新研究名称。

分析钣金件（或任何薄零件）需要中面。

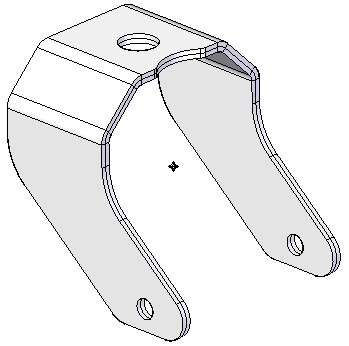

1. 从仿真选项卡→几何体组，选择中面 。

2. 在中面命令条上，执行以下操作：

   1. 单击偏置于第 1 侧。

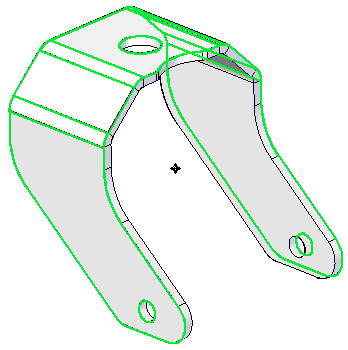

   2. 确保偏置比设置为 0.500。

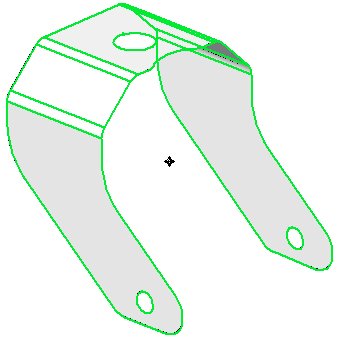

      可以看到零件被自动选定，并且中面以绿色显示。



   3. 单击预览按钮，然后单击完成或右键单击以接受。

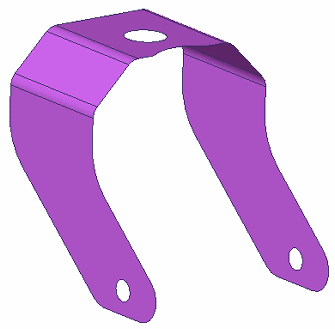

选择中面：

1. 在路径查找器中的空白区域中，右键单击并选择全部隐藏→设计体。

   这样将只显示中面。



   注释:

   尽管中面以默认的紫色显示，但其余图例将以中性灰色显示，这样有助于辨认所选的对象。

2. 从仿真选项卡→几何体组中，选择定义命令。



3. 选择并接受中面。





   注释:

   还可以在路径查找器中选择中面 2 节点。

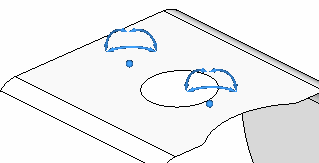

施加销钉约束：

1. 选择仿真选项卡→约束组→销钉 。

2. 选择顶面。



3. 在空白处右键单击以接受；左键单击以完成该命令。

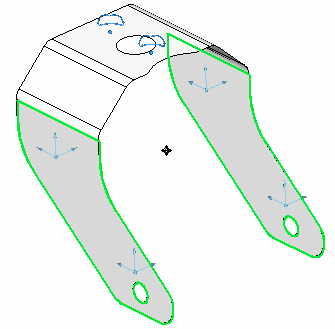

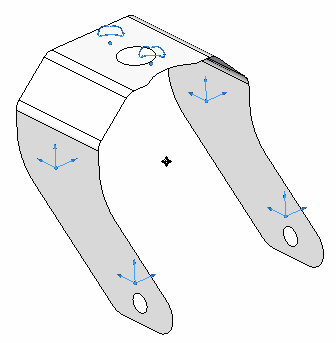

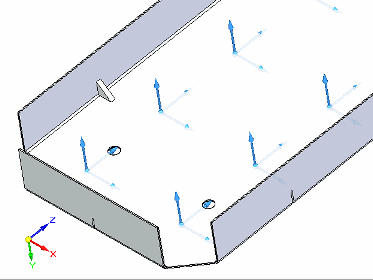

应用无旋转约束：

1. 选择仿真选项卡→约束组→无旋转 。

2. 选择两个侧面。



3. 在空白处右键单击以接受；左键单击以完成该命令。

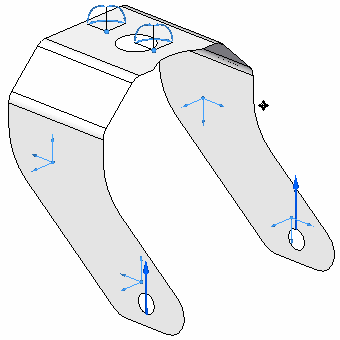

施加力：

1. 选择仿真选项卡→结构载荷组→力。

2. 在命令条上，将选择准则更改为边/角。

3. 选择圆形边。在值编辑框中，键入 250 N，然后按 Enter 键。



4. 单击以完成。



5. 在仿真窗格中，关闭约束和载荷。

对外壳划分网格：

1. 选择仿真选项卡→网格组→网格。



2. 单击划分网格并求解按钮。

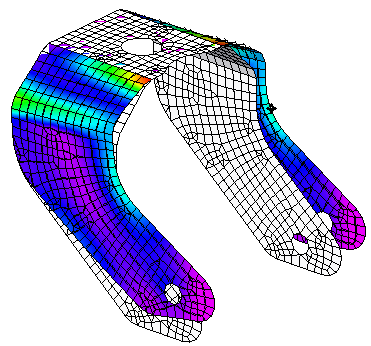

   片刻之后，外壳中面将显示曲面网格。

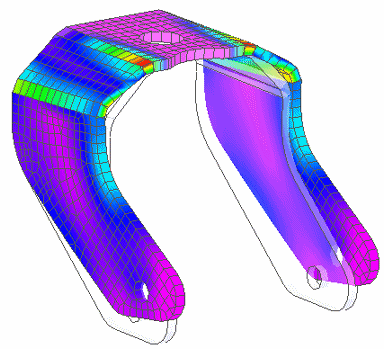

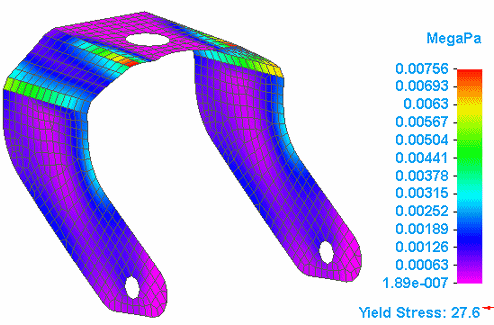

与未变形零件进行比较：

1. 在仿真结果环境中，选择主页选项卡→显示组→显示选项 。

2. 选择未变形模型复选框。



   零件的初始未变形状态将叠加在变形状态上。



3. 选中“板厚度”复选框，以在中面上显示板厚度。





关闭此文件。
