教程：模拟标杆上的风速

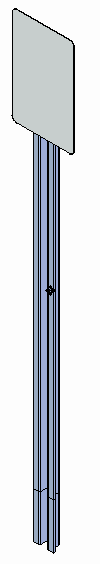

打开 FE_street_sign.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

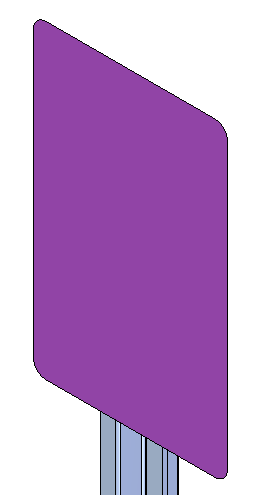

显示标牌的中面。

1. 在图形窗口的装配路径查找器中，右键单击 sign.psm，然后选择显示/隐藏部件...。

2. 在显示/隐藏部件对话框中，选择以下设置：

   1. 曲面=开

   2. 设计体=关

创建研究。

1. 选择仿真选项卡→研究组→新建研究。

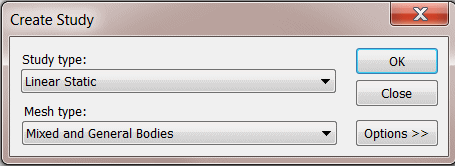

2. 在创建研究对话框中，选择以下设置：

   1. 研究类型=线性静态

   2. 网格类型=混合和常规体



   选择事例命令 现在处于活动状态。

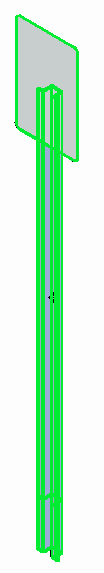

3. 当出现提示消息：选择一个或多个事例和/或中面和/或合并体以包含在研究中时，请同时选择标牌和标杆的中面。



   注释:

   也可以从路径查找器中选择 sign 和 sign_post。

4. 单击命令条上的接受。

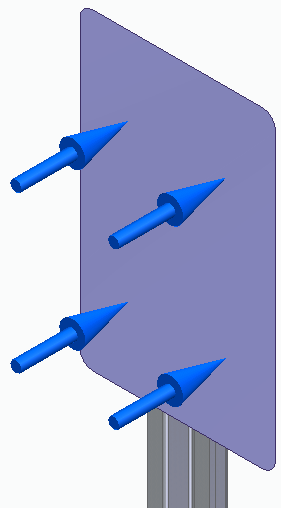

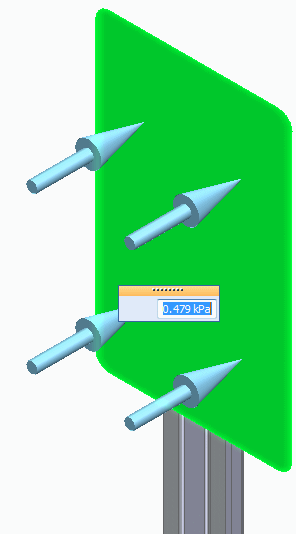

在标牌上定义 0.479 kPa (10 lb/in₂) 的压力。此压力值接近 127 kph (79 mph) 的风速。

1. 放大以查看标牌。



2. 选择仿真选项卡→结构载荷组→压力。



3. 选择标牌的前视图面，并在“值”框中键入 0.479 kPa。按 Enter 键。



4. 单击以完成，并接受该压力。



   注释:

   使用图形符号大小对话框可以更改载荷、约束和装配连接件符号的大小和间距。要了解如何操作，请参见修改 FEA 符号属性。

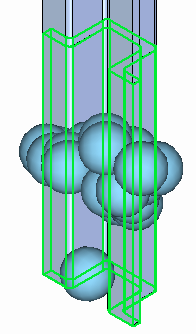

在标杆的底部附近定义固定约束。

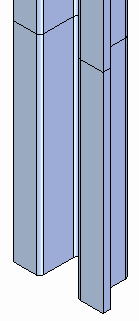

1. 对标杆底部周围使用缩放区域命令。

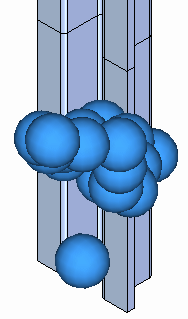

2. 选择仿真选项卡→约束组→固定，然后围绕标杆底面拖出一个框。



3. 右键单击以接受约束。



在标杆和标牌之间定义装配连接件。

1. 选择仿真选项卡→连接件组→自动。



   显示自动命令条。

2. 选择粘连作为连接件类型。

3. 单击每对面一个连接 。

4. 将搜索距离更改为 2 mm。

5. 单击全选 以同时选择标杆和标牌。



6. 单击命令条上的接受。

   结果对话框中将显示连接件对的信息。

7. 在结果对话框中，选择连接件条目 (1: sign_post.par1,sign.psm1)，然后单击创建连接件按钮。

   在此示例中，只列出了一个连接件对。

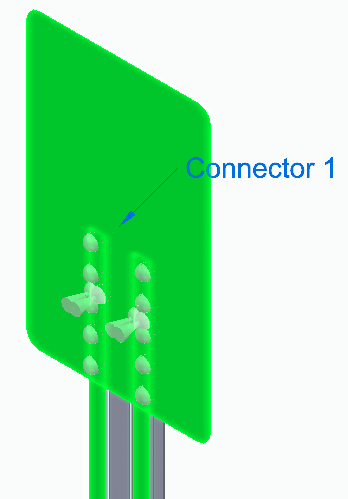

在仿真窗格中，您可以看到已创建连接件 1。

现在关闭载荷和约束。

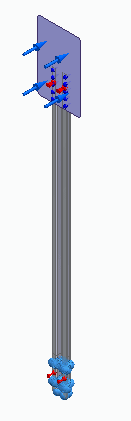

在图形窗口中，先后放大装配的顶部和底部。

观察以下情况：

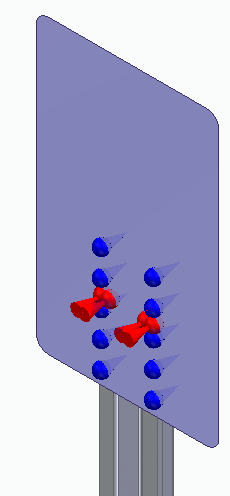

• 在 sign.psm 的顶部，两个零件之间创建粘连连接件的位置显示连接件目标符号（红色）和连接件源符号（蓝色）。

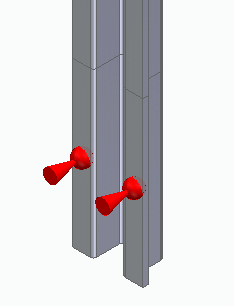

• 在 sign_post.par 的底部，仅显示红色连接件目标符号。

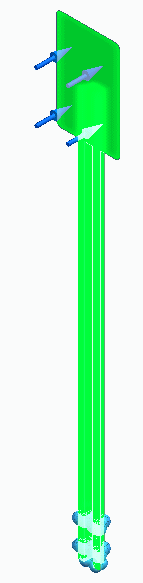

划分网格并求解研究。

1. 关闭仿真窗格中的连接件节点。

2. 选择网格命令。选择划分网格并求解。

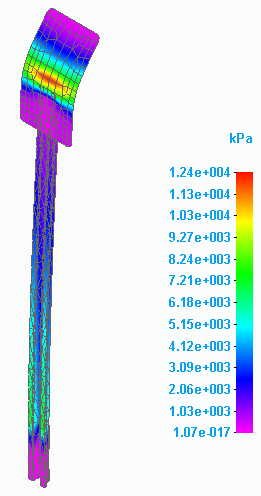

结果显示在仿真结果环境中。

保存并关闭此文件。
