教程：模拟割草机刀片上的离心力

使用线性静态分析可模拟稳态状况下以最大速度运行的割草机刀片。

本教程中使用的研究参数为：

• 结构研究类型=线性静态

• 载荷类型=离心

• 约束类型=固定

• 网格类型=四面体

1. 打开名为 FE_blade.par 的文件。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

   在仿真窗格中，可以看到，已为该模型创建线性静态研究。





2. 定义离心载荷。

   1. 选择仿真选项卡→体载荷组→离心 。

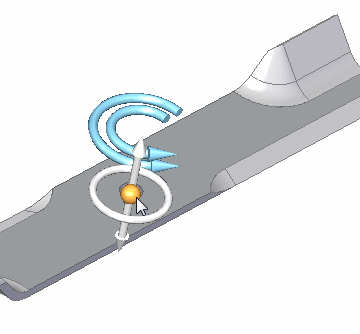

   2. 选择方向盘的原点旋钮，然后拖动方向盘，使其与安装孔的轴对齐。当安装孔的内面高亮显示时，松开鼠标键。



      离心载荷的方向应与下图所示的方向一致。如有必要，可以使用命令条上的翻转角速度按钮和翻转角加速度按钮来翻转其方向。



      注释:

      要了解更多相关内容，请参见确定方向盘方向。

   3. 键入以下值：

      在角速度框中，键入 3600 rpm。

      在角加速度框中，键入 0 rpm ^2。



   4. 按 Enter 键。单击以完成。



      注释:

      如果定义角加速度，完成的载荷符号两端均会显示箭头。



3. 添加固定约束。

   1. 选择仿真选项卡→约束组→固定。



   2. 选择安装孔的圆柱面。



   3. 右键单击以接受，然后单击以完成。



4. 划分网格并对研究求解。

   1. 在仿真窗格中，通过清除相应的复选框来关闭载荷和约束。

   2. 选择网格。选择划分网格并求解。

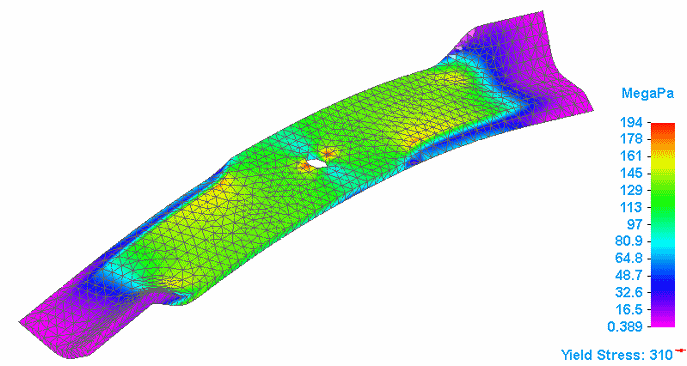

   3. 片刻之后，即已对零件划分网格并求解。



5. 关闭此文件。
