教程：模拟汽车坡道上的应力

使用线性静态分析可模拟汽车坡道的应力和位移。当汽车行驶到汽车坡道上时，预计斜坡会略微沿地板移动。使用“沿曲面滑动”约束以复制沿曲面滑动条件。

本教程中使用的研究参数为：

• 研究类型=线性静态

• 载荷类型=力

• 网格类型=四面体

• 约束类型=沿曲面滑动

  注释:

  约束符号表示模型的自由度 (DOF)。这些符号包括两个形状：球和一个或多个箭头。箭头符号指向模型不受约束的方向，每个箭头均表示一个 DOF。

  沿曲面滑动约束符号

  默认情况下，仅约束垂直于曲面的方向。

  示例:

1. 打开文件 FE_car_ramp.par。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

   在仿真窗格中，可以看到，已为该模型创建线性静态研究。





2. 放置约束以复制沿地板的滑动。

   1. 选择仿真选项卡→约束组→沿曲面滑动 。

      注释:

      • 如果为实体选择“沿曲面滑动”约束，则垂直于面的平动方向将受到约束。

      • 如果为薄片零件选择“沿曲面滑动”约束，则垂直于面的平动方向将受到约束，超出该面的旋转同样受到约束。可以清除约束命令条上的包含旋转自由度选项，以允许在该面之外旋转。

   2. 旋转视图，以便可以看到斜坡的内侧。

   3. 对右端进行放大并使用“快速拾取”选择底面。



   4. 在空白处右键单击以接受。单击以完成约束的放置。



3. 按 Ctrl+I，将视图重定向到正等测图。

4. 放置固定约束。

   1. 选择仿真选项卡→约束组→固定。



   2. 对斜坡的左端进行放大。选择底面。



      此面上将显示固定约束的预览。



   3. 在空白处右键单击以接受。单击以完成约束的放置。

5. 按“适合”以查看整个零件。



6. 定义力载荷。

   1. 选择仿真选项卡→结构载荷组→力。

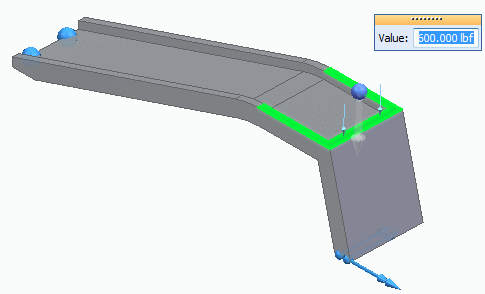

   2. 选择顶面并键入 600 作为载荷值。按 Tab 键。

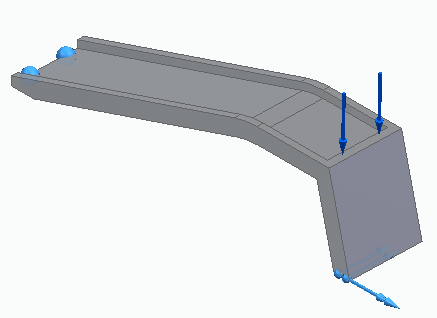

   3. 翻转力的方向使其指向下。



   4. 在空白处右键单击以接受此力；单击以完成。



7. 划分网格并对研究求解：

   1. 在仿真窗格中，通过清除相应的复选框来关闭载荷和约束。

   2. 选择网格命令，然后在四面体网格对话框中，单击划分网格并求解。

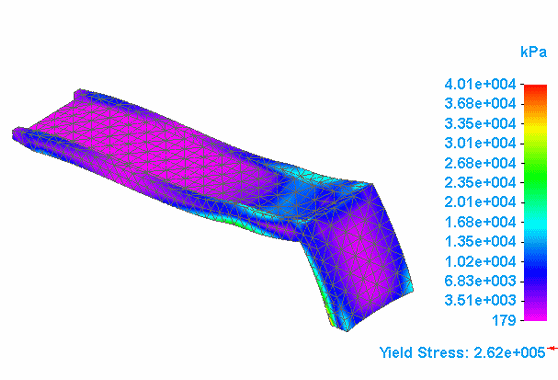

   片刻之后，即已对零件划分网格并求解。此时显示仿真结果环境。



8. 关闭此文件。
