教程：线性屈曲分析

使用屈曲分析确定在断开前手杖开始变形的载荷值。本教程中使用的研究参数为：

• 研究类型=线性屈曲

• 载荷类型=力

• 约束类型=固定

• 网格类型=四面体

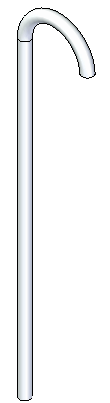

1. 打开文件 FE_cane.par。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。



2. 创建线性屈曲研究。

   1. 选择仿真选项卡→研究组→新建研究。

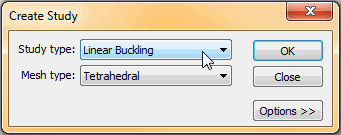

   2. 选择线性屈曲研究类型和四面体网格类型。



   3. 单击确定。

      注释:

      新研究会在仿真窗格中列出。



3. 定义力载荷。

   1. 选择仿真选项卡→结构载荷组→力。



   2. 选择手柄上的曲面。



   3. 选择方向箭头的原点。



      即会显示力方向的方向盘。

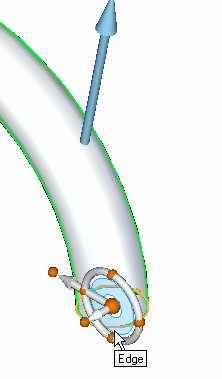

   4. 将其原点拖至手杖手柄底部的圆形边。

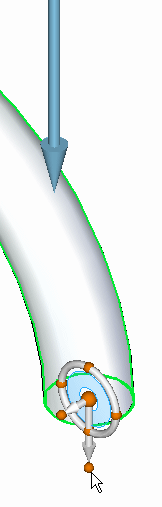

   5. 选择方向盘上的底部方位基点来重定向主轴，以便其指向下方。

      请参见重新确定方向盘方向获取帮助。





   6. 在值框中，键入 667 N（150 磅力）。

      按 Enter 键接受。

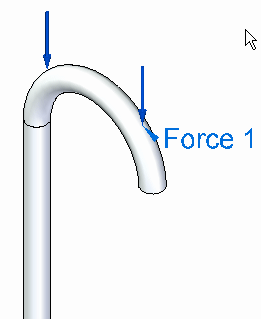

      即会放置力。



4. 将固定约束添加到基准。

   1. 选择仿真选项卡→约束组→固定。



   2. 选择底部的平的面并接受它。

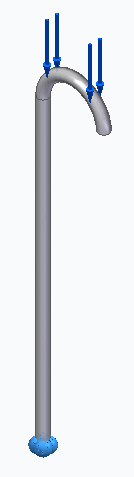

   可以在模型上看到完成的约束。



5. 关闭仿真窗格中的载荷和约束。



6. 对零件划分网格并对研究进行求解。

   1. 选择网格命令。

   2. 将目标网格大小更改为 8，然后单击网格划分与求解。

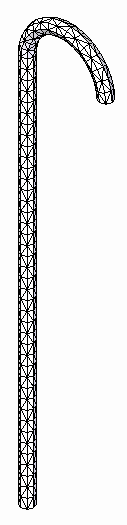

      片刻之后，整个零件将划分好网格。



   处理完成后，将自动显示“仿真结果”环境。

7. 审核结果。

   1. 选择主页选项卡→显示组→显示选项命令。



   2. 选中云图、变形和颜色条复选框。

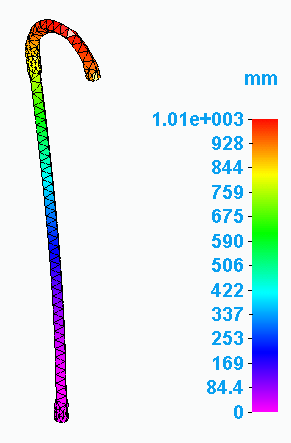

   3. 这些是“模式 1 特征值”的结果。可以在主页选项卡→数据选择组中查看此结果。





   4. 在此菜单中，可以读取整个“特征值”。



8. 查看不同模式的结果。

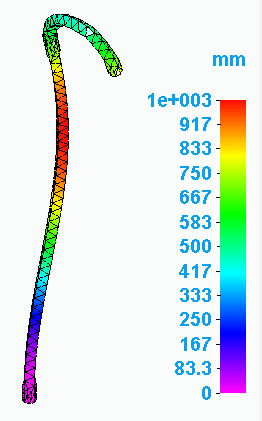

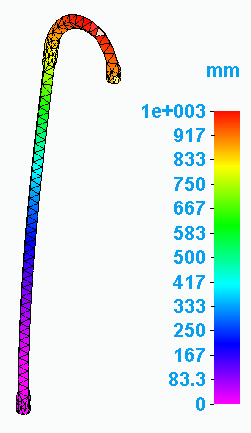

   1. 从主页选项卡→数据选择组→结果模式列表，选择模式 2。



   2. 从结果类型列表中选择位移。



      结果会发生更改。

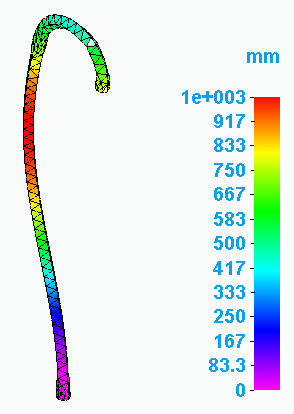

   3. 对余下的两种模式重复以上操作。





9. 动画播放模式。

   1. 在主页选项卡→数据选择组中，将结果模式更改回模式 1。



   2. 选择动画。



      即会显示动画命令条。模态结果将开始对手杖进行动画处理。

   3. 单击暂停。



   4. 在动画命令条上的属性组中，选择跨模式动画播放按钮 。

   5. 单击播放。



   6. 结束查看动画时，单击关闭。

10. 保存并关闭此文件。
