教程：模拟割草机上的扭矩

使用线性静态分析可模拟稳态状况下割草机轮毂轴上的扭应力。使用扭矩命令可以绕旋转轴将转向力应用于一个或多个面。

本教程中使用的研究参数为：

• 结构研究类型=线性静态

• 载荷类型=扭矩

• 约束类型=固定

• 网格类型=四面体

1. 打开名为 FE_mower_hub.par 的文件。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。



2. 创建研究。

   注释:

   已定义该材料：不锈钢。

   1. 选择仿真选项卡→研究组→新建研究。



   2. 在创建研究对话框中，选择线性静态 研究类型和四面体 网格类型，然后单击确定。



      研究得以创建并在仿真选项卡研究组的功能区中显示为已激活。



3. 定义扭矩载荷。

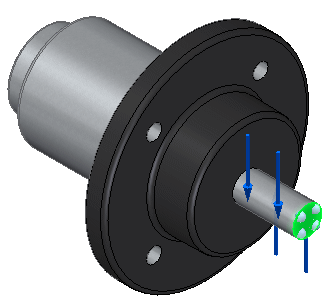

   1. 选择仿真选项卡→结构载荷组→扭矩 。

   2. 选择轮轴。



   3. 键入扭矩值 100 N-m。按 Enter 键。





   4. 在空白处左键单击完成。

4. 定义固定约束：

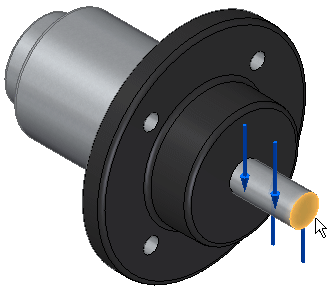

   1. 选择仿真选项卡→约束组→固定。



   2. 选择轮轴的端面。



   3. 右键单击以施加约束。



5. 划分网格并对研究求解：

   1. 在仿真窗格中，关闭约束和载荷。

   2. 选择网格命令。选择划分网格并求解。

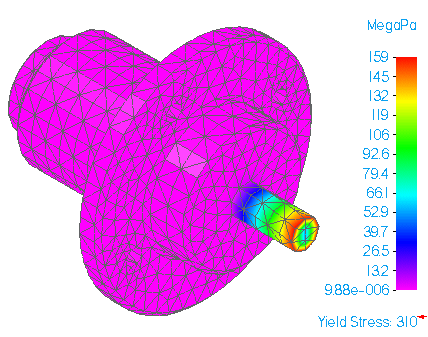

      对零件划分网格并求解。应力单位以百万帕斯卡 (MegaPa) 表示。



6. 关闭此文件。
