练习：施加扭矩载荷

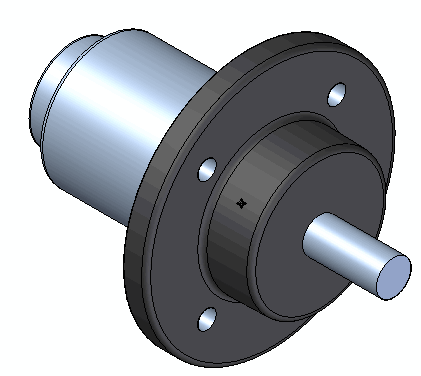

打开名为 FE_mower_hub.par 的现有文件。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建研究。

1. 选择仿真选项卡→研究组→新建研究。

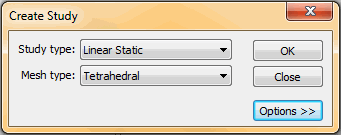

2. 在创建研究对话框中，选择线性静态 研究类型和四面体 网格类型，然后单击确定。



   研究得以创建并在仿真选项卡研究组的功能区中显示为已激活。

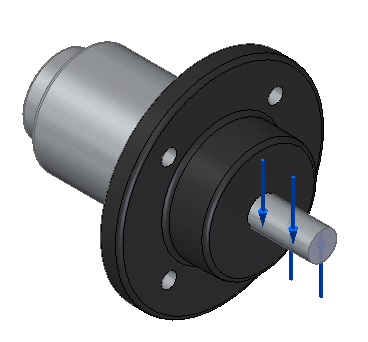

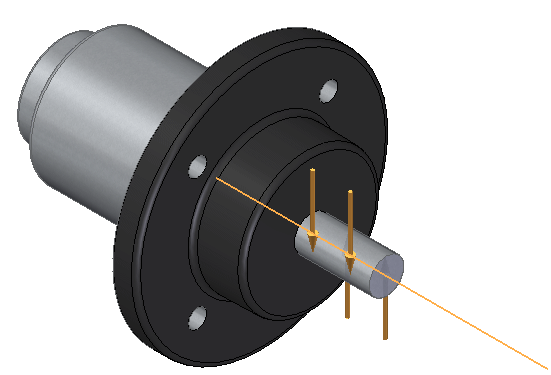

定义扭矩载荷。

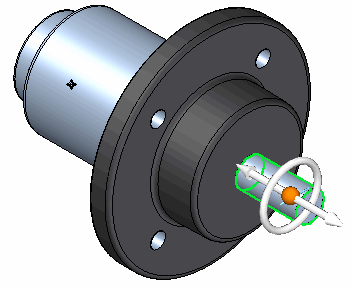

1. 选择仿真选项卡→结构载荷组→扭矩 。

2. 选择轮轴。



3. 键入扭矩值 100 N-m。按 Enter 键。





4. 在空白处左键单击完成。



关闭此文件。
