练习：施加本体温度载荷

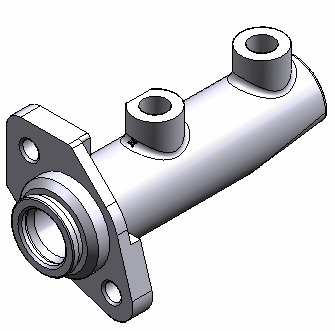

打开文件 FE_Pump_Casing.par。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建仿真研究：

1. 选择仿真选项卡→研究组→新建研究。

   请注意，已定义泵壳材料。



2. 选择线性静态 研究类型和四面体 网格类型。

3. 单击“确定”。

定义温度载荷：

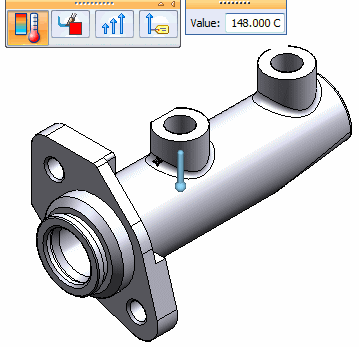

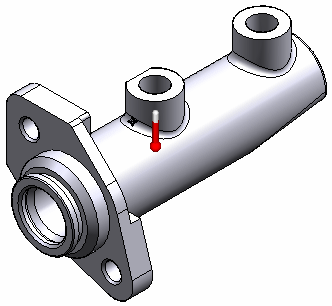

1. 选择仿真选项卡→体载荷组→本体温度 。

2. 键入温度值 148 C。

   （这相当于 300 华氏度）。



3. 在空白处右键单击以接受温度载荷。在空白处单击以完成。



可以看到此载荷的仿真窗格条目。

施加固定约束：

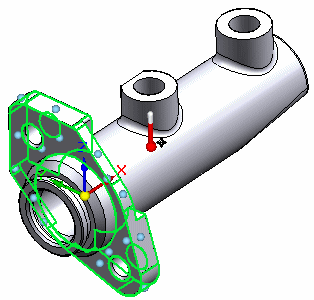

1. 选择仿真选项卡→约束组→固定。



2. 在约束命令条上，将选择类型更改为特征。

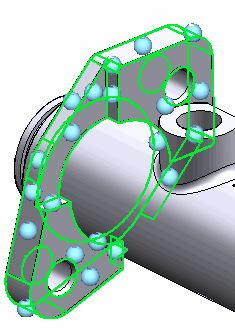

3. 在路径查找器内部的特征收集器中，单击拉伸 4、拉伸 5 和拉伸 6 以选择安装板上的所有面。

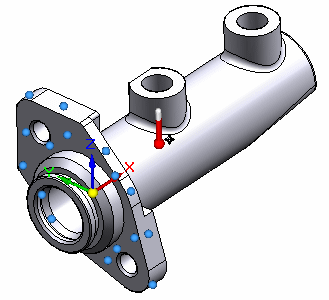

4. 右键单击以接受，然后单击以完成。

划分网格并对研究求解：

1. 在仿真窗格中，关闭约束和载荷。

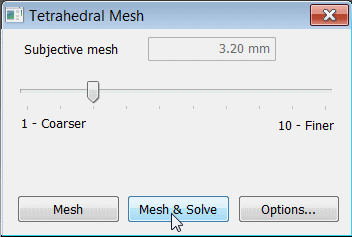

2. 选择网格命令。选择划分网格并求解。



   片刻之后，即已对零件划分网格并求解。

查看结果:

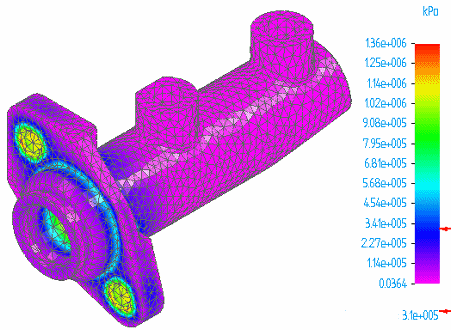

1. 在仿真结果环境中，选择主页选项卡→变形组→实际。

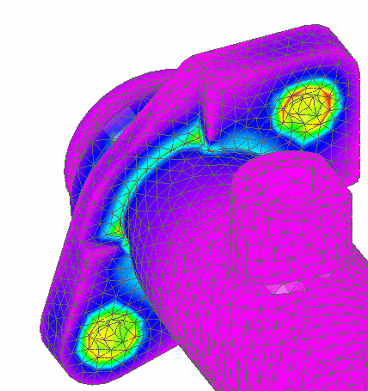

2. 旋转并缩放以查看最高应力的区域。



在功能区中，单击关闭仿真结果。

在“快速访问”工具条上单击保存，然后单击文档选项卡上的 X 按钮关闭此文件。
