练习:施加离心载荷


在此练习中,您将定义在稳态条件下以最大速度运行的割草机刀片。您还将添加固定约束。

    离心载荷是在体围绕轴旋转时生成的。使用体载荷组中的离心命令可将离心载荷应用于零件或装配。载荷将施加于整个模型。

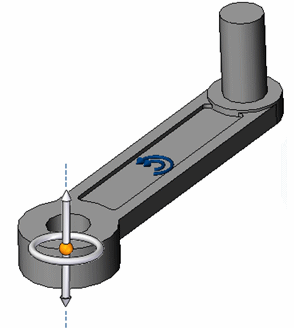

    离心载荷由模型上的双向旋转符号表示。这些符号代表角速度和角加速度。可以单独将这些符号设置为顺时针方向或逆时针方向,以及关闭符号。

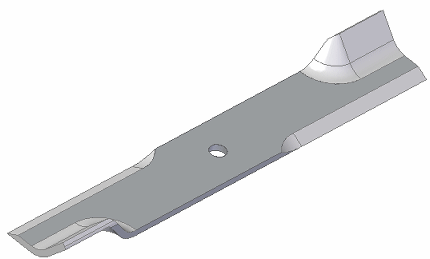

  1. 打开文件 FE_blade.par

    仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

    仿真窗格显示此文件中已存在线性静态研究,因此不必自己创建。

  2. 定义离心载荷。

    1. 选择仿真选项卡→体载荷组→离心

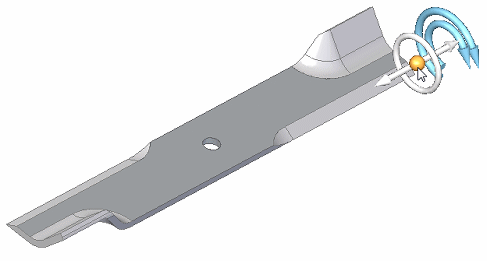

    2. 选择方向盘的原点旋钮,然后拖动方向盘,使其与安装孔的轴对齐。当安装孔的内面高亮显示时,松开鼠标键。

      注释:

      有关更多信息,请参见确定方向盘方向

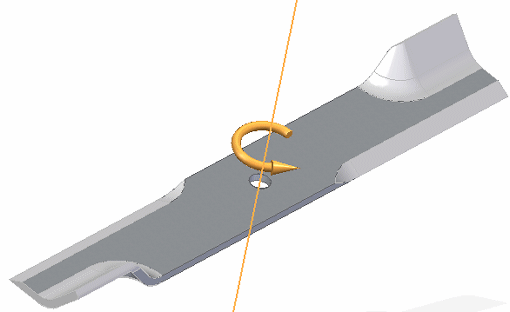

      离心载荷的方向应与下图所示的方向一致。如有必要,可以使用命令条上的翻转角速度按钮和翻转角加速度按钮来翻转其方向。

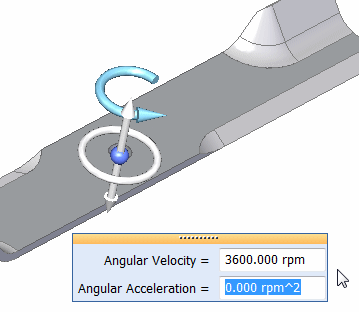

    3. 角速度动态输入框中键入 3600 rpm

      角加速度动态输入框中键入 0 rpm ^2

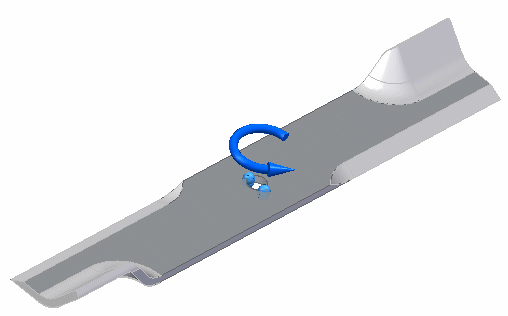

    4. 按 Enter 键。单击以完成。

    5. 注释:

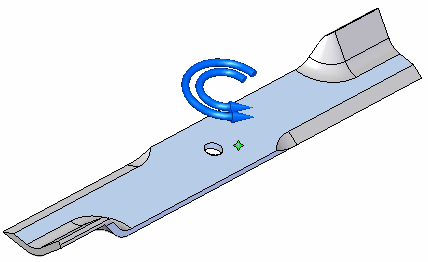

      如果定义角加速度,完成的载荷符号两端均会显示箭头。

  3. 放置固定约束。

    1. 选择仿真选项卡→约束组→固定

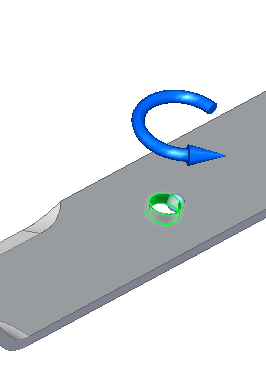

    2. 选择安装孔的圆柱面。

    3. 右键单击以接受,然后单击以完成。

  4. 关闭文件而不保存。
