教程：将边连接件应用于装配

了解如何使用边命令 将边连接件应用于钣金装配。边连接件使用约束所有六个自由度 (DOF) 的刚性单元来模拟 Femap 最近连杆命令的功能。

边连接件命令的工作原理与手动连接件命令相似。它使用装配连接件命令条指定并创建连接，并且系统会提示您选择连接起始单元和连接目标单元。

该连接将自动生成。起始边上的各个节点将连接到终止边、面或曲面上最近的节点。

• 连接件类型为刚性时，可以在两条或更多的边之间创建连接。也可以在边和曲面，或边和面之间创建连接。

• 连接件类型为粘连时，可以在通过以下方式创建连接前在装配连接件属性对话框中输入搜索距离和罚因子：

  • 选择边和面。

  • 选择边和曲面。

  注释:

  这与手动连接件命令（连接件类型=粘连）不同，后者将在面和曲面间创建连接。

1. 打开具有现有研究的装配模型文档 FE_sheetmetal_edge.asm。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

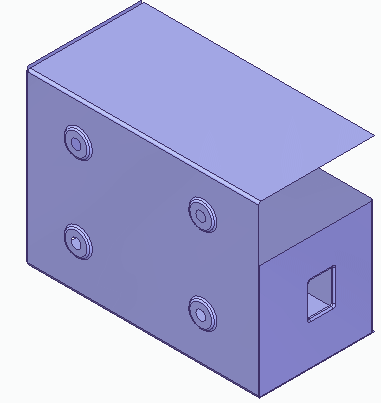

   该装配包含的两个零件由中面表示。



2. 放置边连接件：

   1. 选择仿真选项卡→连接件组→边 。

   2. 确保选择了连接件类型列表中的粘连。

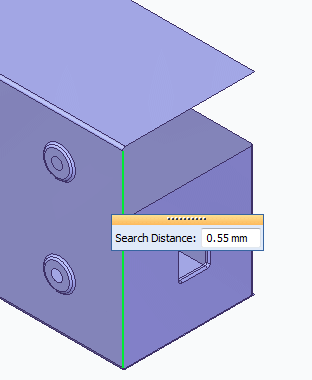

   3. 选择盖的边（长边）作为从边，并在搜索距离框中键入 0.55 mm。



   4. 右键单击来输入值并继续。

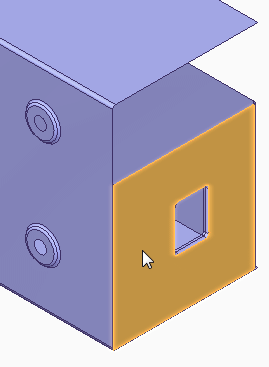

   5. 选择小面作为终止曲面并右键单击以接受。

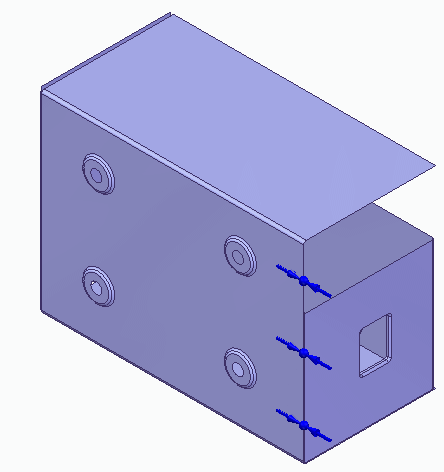

   6. 单击以完成连接件的放置。



3. 从仿真选项卡→网格组，选择网格命令。



4. 单击划分网格按钮。

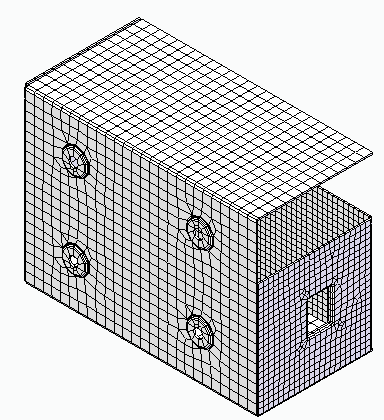

   片刻之后，装配将显示曲面网格。

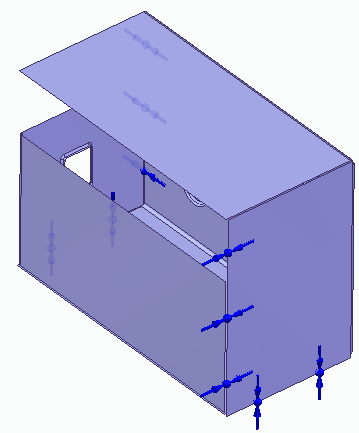

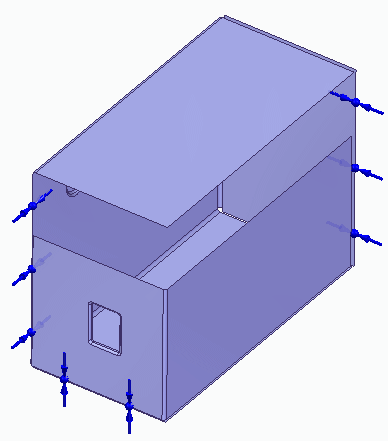

5. 继续使用边连接件命令将边连接件应用于装配的其余自由边。

   将所有剩余自由边的搜索距离设置为 4 mm。





6. 关闭此文件。
