教程：模拟阀门手柄上的应力

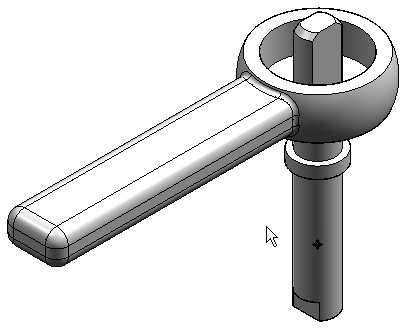

打开 FE_valve_handle.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建分析研究。

1. 选择仿真选项卡→研究组→新建研究。

2. 选择线性静态研究类型和四面体网格类型，然后单击确定。

   “几何体”组中的“定义”命令将变为活动状态。



   系统会提示您选择研究中要包括的事例（零件）。

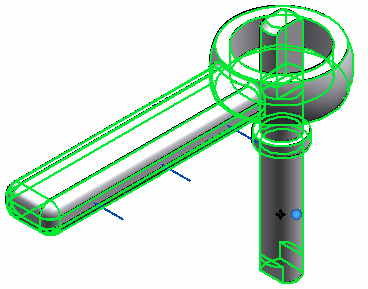

3. 选择阀门手柄和阀门轴，然后单击接受。

   提示:

   要使一个零件可供选择，可以在图形窗口中单击它，它将自动激活。 也可以使用主页选项卡→选择组→功能区中的激活命令 。

   新研究会在仿真窗格中列出。



在手柄上定义力。

1. 选择仿真选项卡→结构载荷组→力。

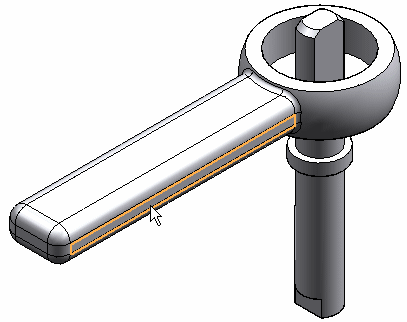

2. 选择手柄的侧面。

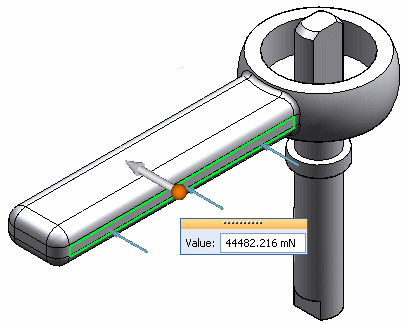

3. 在值框中，键入 44482.216 mN。这相当于 10 磅的力，可转换为千分之一牛顿。

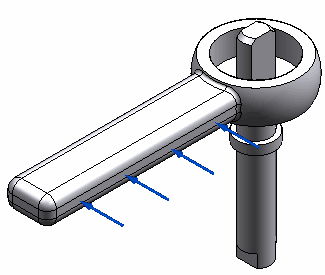

4. 在载荷命令条上，单击翻转方向 使力反向。



5. 在空白处右键单击以接受；单击以完成。

将圆柱约束添加到轴。

1. 选择仿真选项卡→约束组→圆柱 。

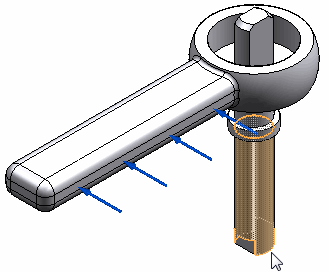

2. 选择 valve_shaft 的圆柱。在空白处右键单击以接受，然后单击以完成。



可以在模型上看到完成的约束。

定义轴和手柄之间的装配连接件。

1. 选择仿真选项卡→连接件组→自动。



2. 在自动命令条上，执行以下操作之一：

   1. 从连接件类型列表中选择粘连。

   2. 确认是否已选中每对面一个连接 。

3. 选择轴和手柄。可以通过在图形窗口中选择轴和手柄，或选择命令条上的全选按钮，来执行此操作。



4. 单击命令条上的接受。

   结果对话框列出了连接件。

5. 单击结果对话框中的创建连接件按钮以应用它。在空白处单击以完成。

   在装配模型以及仿真窗格中都可以看到连接件。





对装配划分网格并求解。

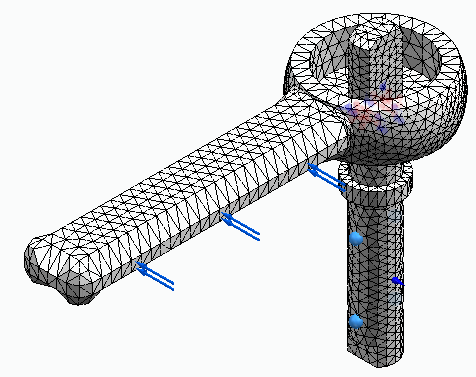

1. 选择划分网格命令，然后在网格对话框中使用滑块将目标网格大小定义为 3。

2. 单击划分网格按钮。

   整个装配被划分网格。



3. 选择仿真选项卡→求解组→求解命令。

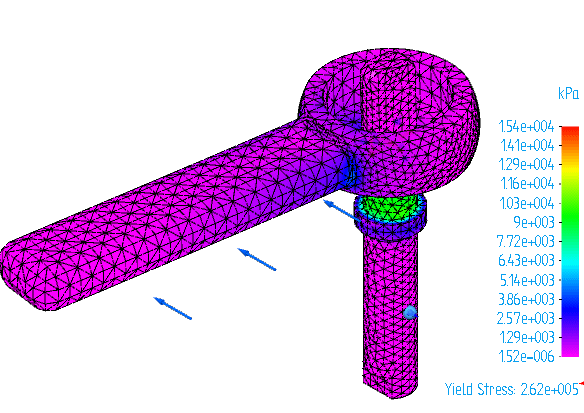

   片刻之后，结果将显示在“仿真结果”环境中。



   注释:

   或者，可以选择网格对话框中的网格划分与求解选项，以一步完成两项处理。注意，处理时间将增加。

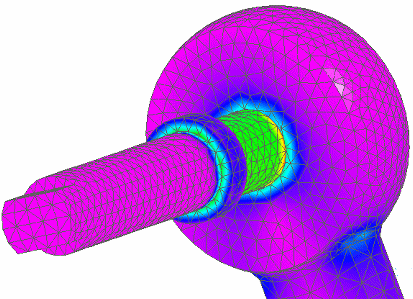

查看具有最大应力的区域。

1. 关闭“仿真”窗格中的载荷、约束和连接件。



2. 旋转视图并进行放大，从而可以看到手柄轴界面的底面上的最高应力。

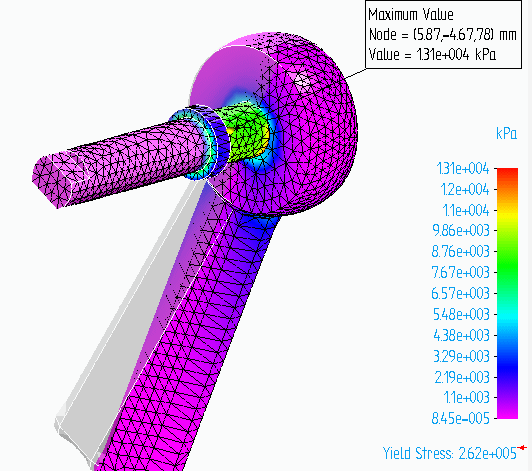

3. 变形的模型中将显示 Von Mises 应力结果。更改显示，以同时显示变形和未变形的模型。选择主页选项卡→显示组→显示选项 ，然后选中未变形模型复选框。





4. 从颜色条选项卡→显示组中，选中最大值标记复选框。



关闭此文件。
