教程：使用螺栓连接


螺栓连接件可在不同零件之间传递拉力载荷、折弯载荷和热载荷。可以使用仿真选项卡→连接件组→螺栓命令 ，对两个零件面之间的螺栓连接进行仿真，无需对紧固件本身建模。

根据所选择的单元可以推断出创建螺栓连接件所需要的大部分信息。如果 3D 模型中包含螺栓和其他紧固件，则可在路径查找器中将其隐藏，并在 FEA 模型中只使用零件孔生成螺栓连接件。选择孔而非建模的螺栓部件可以缩短划分网格和求解时的处理时间。

示例:

如果选择孔，软件将通过沿着其他零件的共享轴查找圆柱孔来确定连接的零件。将根据孔任意一侧的连接面来确定顶面和底面。螺栓类型默认设置为无压配合。螺栓头径和螺母直径可根据选定孔的直径计算得出。

    在本教程中，您将探索如何在装配内应用螺栓连接，以及如何查看“仿真结果”环境中与连接件相关联的应力。

  1. 打开 FE_pipe_connect.asm。

    仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

  2. 定义研究。

    1. 选择仿真选项卡→研究组→新建研究命令。

    2. 在创建研究对话框中，选择以下设置：

      1. 研究类型=线性静态

      2. 网格类型=四面体

      3. 单击选项。

      4. 在结果选项部分的单元下，选择力。

    3. 注意，几何体组中的定义命令将变为活动状态。

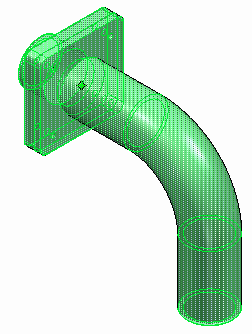

      • 选择两个零件，然后单击接受。

  3. 在管道弯边上定义力。

    1. 选择仿真选项卡→结构载荷组→力。

    2. 选择管道的端面。

    3. 键入 1334 N 作为力值。它等于 300 磅的力载荷。

      可能需要选择翻转按钮，确保力的方向朝下。

    4. 右键单击以接受，然后单击以完成。

      即会放置力。

  4. 将固定约束添加到弯边。

    1. 旋转视图以查看对接弯边的背面。

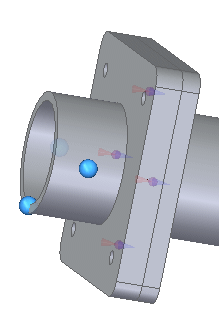

    2. 选择仿真选项卡→约束组→固定，然后选择外圆柱和端面。

    3. 右键单击以接受，然后单击以完成。

  5. 定义管道弯边和对接弯边之间的装配连接件。

    1. 选择仿真选项卡→连接件组→手动命令 。

    2. 在命令条中，选择无渗透作为连接件类型。

    3. 使用“快速选取”，选择 pipe_flange.par 中的管道弯边的前面作为目标面，然后右键单击以接受。

      注释:

      还可以关闭对接弯边 mating_flange.par 的显示。

    4. 再次使用“快速选取”，选择 mating_flange.par 中的对接弯边的内面作为源面，然后右键单击以接受。

      注释:

      也可以打开对接弯边，并关闭管道弯边 pipe_flange.par。旋转模型以查看对接弯边的前面。

    5. 单击以完成。

  6. 定义螺栓连接。

    1. 选择仿真选项卡→连接件组→螺栓命令 。

    2. 在命令条中，确保选择类型设为单个孔 。

    3. 按如下所示，选择管道弯边中的第一个螺栓孔。

      对于本练习，可以为螺栓螺母直径和预应力使用默认值。

    4. 在命令条中，单击多个螺栓 。

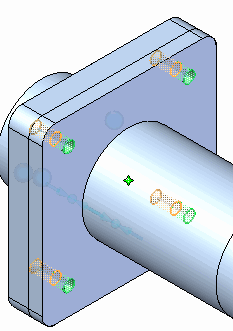

      选择弯边中的其余三个孔。

      提示:

      如果零件有许多大小相同的孔，可以使用多个螺栓选项选择它们。这也便于一次性编辑所有螺栓连接件。

    5. 右键单击以接受，然后单击以完成。

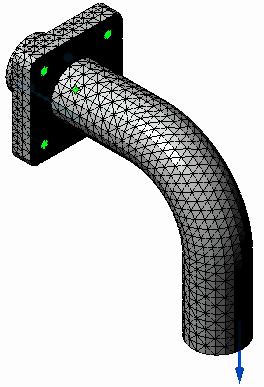

  7. 对装配进行网格划分 — 选择仿真选项卡→网格组→网格，然后单击网格按钮。

    整个装配被划分网格。

  8. 对研究进行求解 — 选择仿真选项卡→求解组→求解命令。

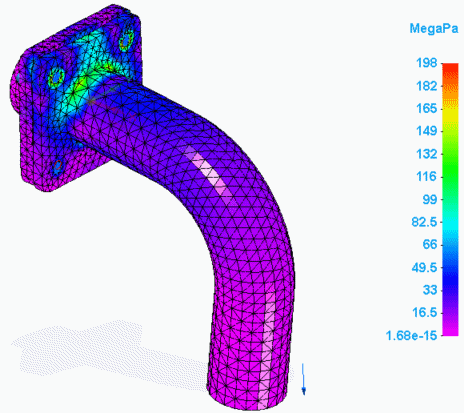

    片刻之后，结果将显示在仿真结果环境中。

    注释:

    如果研究不能求解且系统显示 NX Nastran 警告消息，则使用修改研究对话框来编辑研究处理参数。将几何检查选项更改为仅警告，然后再次求解。有关此选项的详细信息，请参见研究的高级选项。

  9. 查看螺栓连接件力的结果 — 在仿真结果窗格中的结果节点下，双击螺栓连接件力。

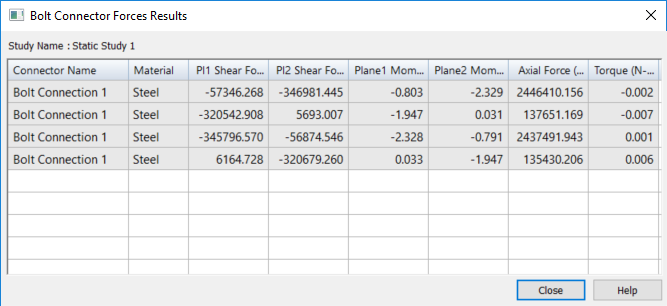

    此时将显示螺栓连接件力结果表。因为用过多个螺栓选项来创建螺栓连接，该表将连接件名称列中的所有螺栓都标识为螺栓连接 1，但它会报告每个模拟的螺栓连接的唯一应力。

    有关更多信息，请参见螺栓连接件仿真结果。

  10. 关闭此文件。
