练习：施加承压载荷

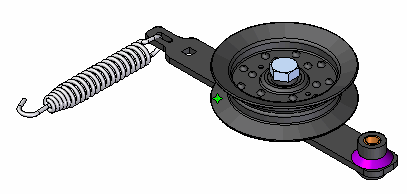

打开文件 Mower_pulley.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

选择仿真选项卡→研究组→新建研究。

选择“线性静态”研究类型和“四面体”网格类型。选择确定。

要满足定义命令，请选择转轮作为要激活的零件。

单击命令条上的“接受”。

隐藏某些紧固件的显示：

1. 旋转并缩放视图，以查看转轮的底面。

2. 选择 washer.par。此外，还应选择 lever_arm.asm 内的两个 nut.par 事例。



3. 右键单击并选择隐藏。



添加承压载荷：

1. 选择仿真选项卡→结构载荷组→承压载荷

   显示载荷命令条。

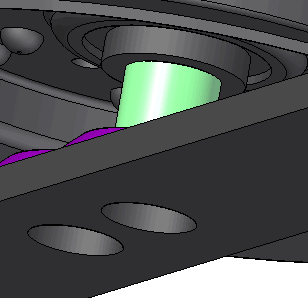

2. 选择所示的圆柱面。



3. 键入 50 作为载荷值，并键入 135 作为角度值，然后按 Tab 键。



4. 旋转视图，以直接向下看到转轮的中心。选择方向盘的原点，将其与镗孔中心对齐，并确保主轴的指向遵循杠杆臂的方向。



5. 要了解如何使用方向盘更改载荷方向，请参见载荷方向方向盘。

6. 在空白处右键单击以接受，然后单击以完成。

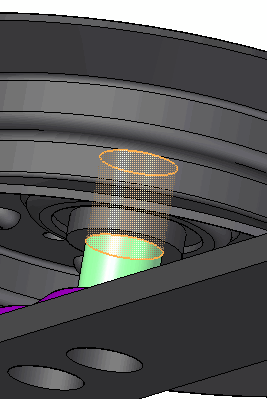

7. 隐藏 bolt.par 以查看承压载荷符号。



在若干面上定义固定约束。

1. 选择仿真选项卡→约束组→固定。

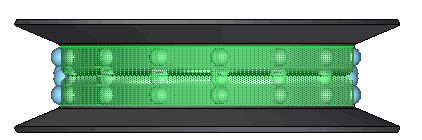

2. 旋转视图，以便查看转轮的一侧。选择位于转轮中心的面。



3. 在空白处右键单击以接受，然后单击以完成。

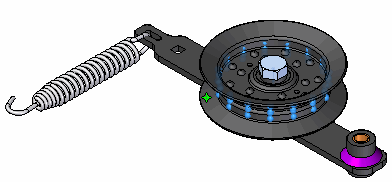

4. 按 Ctrl+I 以设置正等测图。



划分网格并对研究求解：

1. 选择网格命令。选择划分网格并求解。

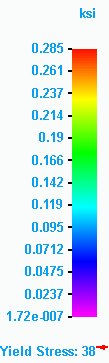

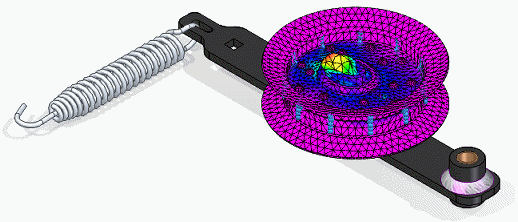

   片刻之后，即已对零件划分网格并求解。结果显示在仿真结果环境中。

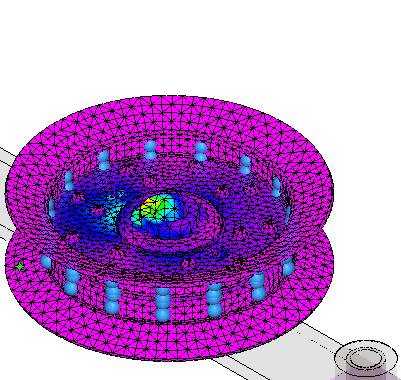

2. 选择主页选项卡→变形组→实际。执行缩放，以查看最高的应力聚集。



关闭此文件。
