教程：模拟篮框上的应力

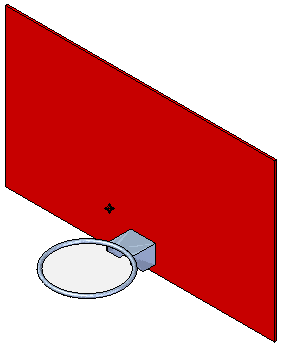

打开 FE_Basketball.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建分析研究：

1. 选择仿真选项卡→研究组→新建研究命令。



2. 选择线性静态研究类型和四面体网格类型，然后单击确定。

   几何体组中的定义命令将变为活动状态。

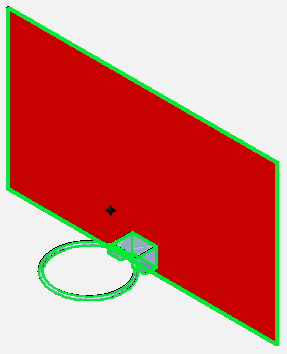

3. 选择篮板以及篮框。单击命令条上的接受。



4. 将显示仿真选项卡以查看新研究。展开几何体节点以显示选定的零件。



在篮圈上定义力：

1. 选择仿真选项卡→结构载荷组→力。

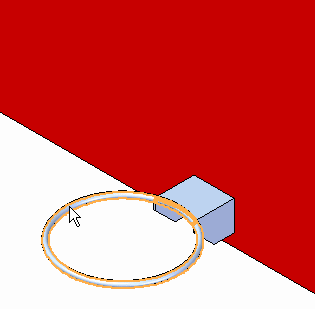

2. 选择组成篮圈的环面。



3. 可能需要重新定向载荷箭头。选择方向盘原点。



4. 将原点移动到篮筐支架的顶面上，这样主轴将指向上方。



5. 选择“载荷”命令条上的翻转按钮 以翻转载荷方向。

6. 在值框中键入 1001 N。它等于 225 磅力载荷。



7. 右键单击以接受，然后单击以完成。

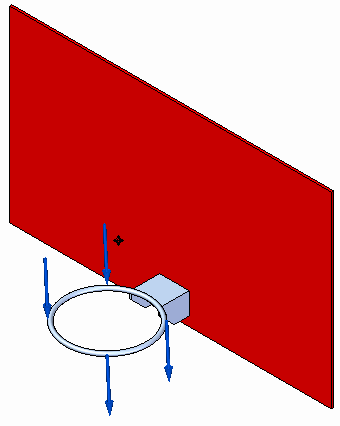

即会放置力载荷。

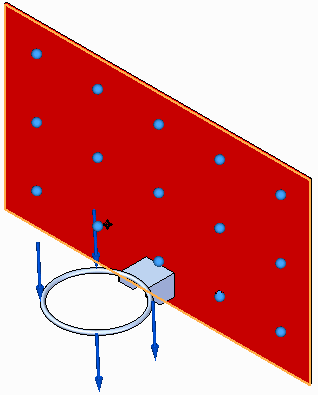

将固定约束添加到篮板：

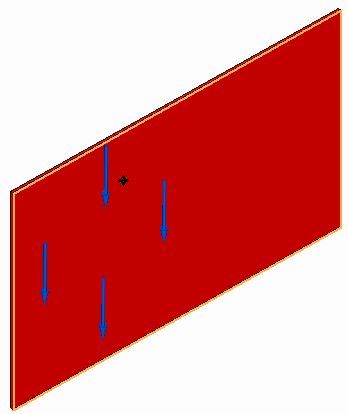

1. 旋转视图以查看篮板的背面。

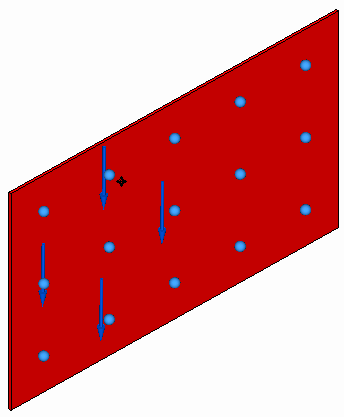

2. 选择仿真选项卡→约束组→固定，然后选择背面。



3. 右键单击以接受，然后单击以完成。

定义篮圈和篮板之间的装配连接件。

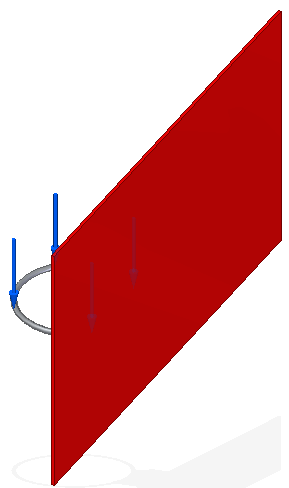

1. 旋转模型，以查看篮圈和篮板的正面。

2. 选择仿真选项卡→连接件组→手动命令 。

   此时将显示装配连接件命令条。

3. 选择篮板的前面作为目标面。



4. 对篮圈周围进行放大，然后选择篮圈支架的背面作为源 面。如有必要，使用“快速选取”。

   注释:

   确保选择的是支架的背面，而不是支架薄壁部分内侧的面。



5. 接受源面选择。

6. 在篮圈和篮板区域周围放大来查看连接件符号。

   另请注意，“仿真”树状视图窗格已随连接件更新。





对装配划分网格：

1. 选择网格命令，然后在网格命令条上使用滑块将目标网格大小定义为 3。

2. 单击划分网格按钮。

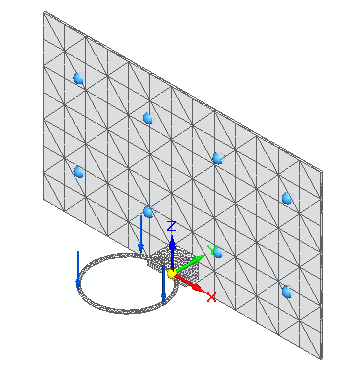

   整个装配被划分网格。



对研究进行求解：

1. 选择仿真选项卡→求解组→求解命令。

   注释:

   如果显示致命的 Nastran 错误消息而不是解算方案，则在网格选项对话框中更改此设置，然后再次单击求解：

   1. 重新打开网格对话框，然后单击选项按钮。

   2. 在网格大小调整页的几何体准备选项部分中，清除复选框准备几何体进行网格划分。

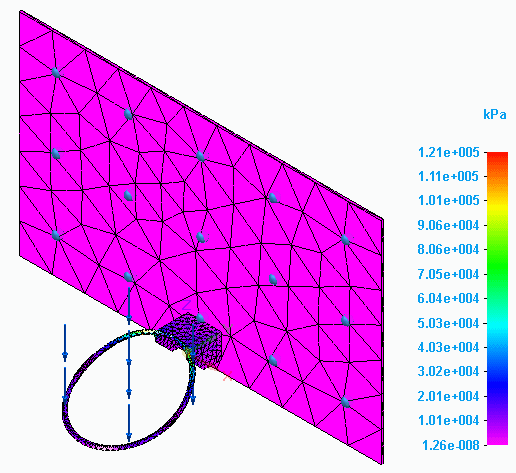

   片刻之后，结果将显示在“仿真结果”环境中。



2. 关闭仿真窗格中载荷、约束和连接件的显示。

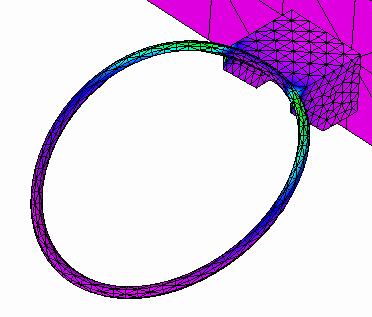

3. 对篮圈进行放大查看高应力区域。

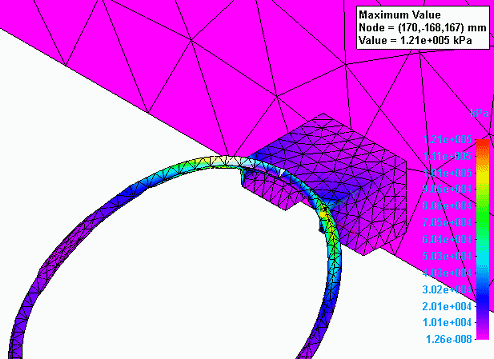

定位最大应力：

1. 选择颜色条选项卡→显示组→最大标记。





   提示:

   可以使用颜色条选项卡→字体组中的选项更改颜色条的文本颜色和文本大小。

关闭此文件。
