练习：局部放大前视图


局部放大前视图

在本练习中，将使用调入尺寸命令在图纸视图上快速放置模型尺寸。还将使用间距、夹角和智能尺寸命令在前视图中添加缺失的尺寸。将会调整尺寸位置，并添加标注、特征控制框和基准框。

启动 练习：局部放大前视图。

调入尺寸

  1. 选择主页选项卡→尺寸组→调入尺寸 。

  2. 单击前视图（左中）。

    尺寸已从模型复制到图纸视图，如下所示。

  3. 单击俯视图（左上）以调入其尺寸。

  4. 按 Esc 结束命令。

    图纸现在应当如下所示。

注释:

设置和清除调入尺寸命令条上的选项以控制调入的尺寸的类型，以及是否调入注释。

放大前视图

  1. 单击缩放区域按钮 。

  2. 单击前视图的左上方，然后将光标拖动到视图的右下方，并再次单击。

  3. 右键单击以退出该命令。

在前视图上放置尺寸

    使用间距、夹角和智能尺寸命令在前视图中添加缺失的尺寸。

  1. 单击线性尺寸 51 的尺寸线，然后按 Delete 键。请勿单击尺寸文本。

  2. 使用相同的技术，可删除角度尺寸 60 度。

  3. 选择主页选项卡→选择组→选择命令。将光标放到径向 21 尺寸文本上。出现定位光标 后，按下并按住鼠标左键，同时拖动尺寸来接近零件。

  4. 在元素间放置线性尺寸：

    1. 选择间距命令 。

    2. 将光标放置在孔中心上，当出现中心点指示符 时，单击。(1)

    3. 选择凹口顶部的零件边。(2)

    4. 向左移动光标以定位尺寸（如下所示），然后单击以放置尺寸。

    5. 按 Esc 键。

  5. 在零件的两个顶面之间放置角度尺寸。

    1. 选择主页选项卡→尺寸组→夹角 。

    2. 选择表示位置 (1) 处夹角面（如下图所示）的直线。

    3. 选择表示位置 (2) 处较低的凹口面（如下图所示）的直线。

    4. 如下所示，单击以放置尺寸，然后按 Esc 键以终止夹角命令。

  6. 在零件底部放置半径尺寸。

    1. 选择智能尺寸命令。

    2. 定位光标以使半径高亮显示，然后单击。

    3. 如下所示，定位尺寸，然后单击。

    4. 按 Esc 键。

    7. 标注了尺寸的前视图应与下图相匹配。

调整尺寸的位置

    调整尺寸、尺寸文本和尺寸箭头的位置。光标放置决定着如何操控尺寸。

  1. 如果尚未处于活动状态，则选取选择命令。

  2. 调整前视图中尺寸标注的位置。

    1. 将光标放在尺寸线 48 上。

  3. 按住鼠标左键，然后将尺寸标注拖动到零件附近。

  4. 调整前视图中尺寸文本的位置。

    选择命令应仍处于活动状态。尺寸应仍高亮显示。

    1. 将光标放到尺寸文本 48 上，以显示出定位光标。

    2. 按住鼠标左键，然后将尺寸文本拖动到延伸线之外。

      观察在原始尺寸文本位置出现的水平和竖直虚线。将尺寸文本对齐到这些直线的交点，将尺寸文本移回其原始位置。

  5. 调整前视图中另一尺寸的位置。

    选择命令应仍处于活动状态。

    1. 将光标放在尺寸直线 105（而不是在尺寸文本）上，以显示出定位光标。

    2. 单击并拖动尺寸 105，使它位于零件上方。

    6. 前视图应与下图相匹配。

注释:

尺寸箭头还可以移动到延伸线之外。只要拖动任一尺寸箭头；另一个尺寸箭头会随之移动。

使用除料来抽取孔大小

    使用标注命令抽取前视图中孔的大小。

  1. 选择绘制草图选项卡→注释组→标注 。

  2. 在标注属性对话框中：

    1. 单击直径按钮。(1)

    2. 单击大小按钮。(2)

    3. 单击“确定”继续。

  3. 在命令条上，选择指引线和折线。

  4. 放置标注。

    1. 在前视图中，单击孔。

    2. 移动光标，使标注的定位如本页上方的图所示，然后单击。

  5. 按 Esc 结束命令。

放置基准框

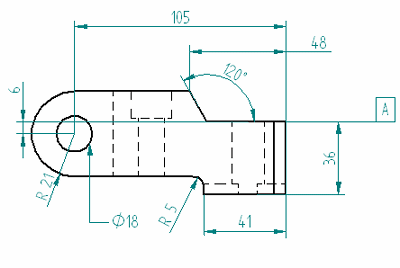

    使用基准框命令可将基准框 A 添加到前视图。完成时，前视图应当与上图相匹配。

  1. 选择主页选项卡→注释组→基准框 。

  2. 在命令条上，执行以下操作：

    1. 清除指引线和折线选项。

    2. 在文本框中，键入 A。

  3. 在图纸视图中，将光标定位在凹口顶部的直线上，如图所示。当出现中点指示符时，单击该直线。

  4. 将光标移到零件的右侧，然后单击以放置基准框。

  5. 按 Esc 键。

  6. 按住 Shift 键并单击适合按钮 。

    这使得图纸边界内的所有内容再次可见，但不是图纸页本身可见。

放置特征控制框

    使用特征控制框命令可定义特征上所需的公差。公差通过基准指定，而基准是参考其他零件特征的字母（或字符）。

    完成时，前视图应与本页顶部的视图匹配。

  1. 选择主页选项卡→注释组→特征控制框 。

  2. 在特征控制框属性对话框内容部分的第一个文本框中，创建如下图所示的框架。

    遵循以下操作指南：

    • 在该值要出现的位置单击内容框，然后键入。

      示例:

      对于本教程，键入值 0.3、B、A 和 C。

    • 按下空格键添加空格。

    • 单击合适的按钮以生成符号。

    • 单击分隔符按钮 ，在符号和值之间插入竖直分隔符。

    对话框右侧的预览区域显示注释将如何显示在图纸上。

  3. 通过执行以下操作，在孔径标注之下放置不带指引线的特征控制框：

    1. 单击确定以关闭特征控制框对话框。

    2. 在命令条上清除指引线选项。

    3. 单击孔标注文本以创建与特征控制框的关联，然后将特征控制框放到下面所示的大致位置。单击以放置它。

  4. 按 Esc 键。

插入参考文本

    使用选择参考文本对话框，从一个注释或图纸视图中选择文本，并将其插入另一注释中。源注释或图纸视图中的信息更改时，参考注释中的信息会自动更新。

    更新特征控制框，将参考插入基准框注释中的基准中。

  1. 双击特征控制框可进行编辑。

  2. 在特征控制框属性对话框中的常规选项卡上，执行以下操作：

    1. 将光标放置到内容框中 A 的右侧，然后按 Backspace 键删除它。切勿删除框之间的分隔符。

    2. 单击参考文本按钮。

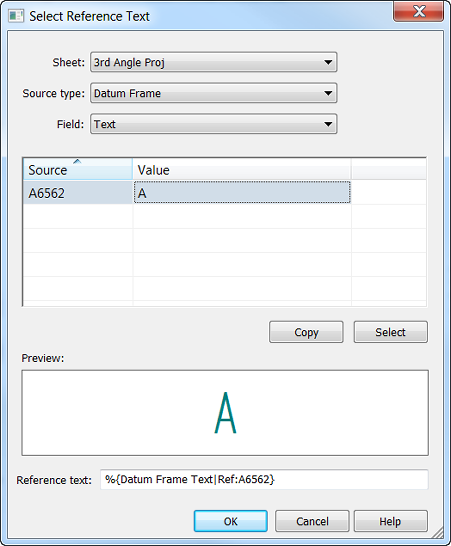

      显示选择参考文本对话框。

    3. 在选择参考文本对话框中，执行以下操作：

      1. 从源类型列表中，选择基准框。

      2. 从字段列表中，选择文本。

        此时，源和值列已使用单个实体填充，这是因为活动文档的图纸上只有一个基准框。您在源列中看到的对象 ID 可能与本页顶部显示的有所不同。

      3. 单击表栅格中的两个单元格之一，然后单击选择按钮。

        请注意：

        • 预览框中将显示参考文本的预览。

          这就是要插入特征控制框中的内容。在此示例中，预览与值相同。在许多情况下，它们并不相同。

        • 信息在对话框底部的参考文本框中以属性文本格式显示。

      4. 单击确定以关闭选择参考文本对话框。

        观察参考文本是否已插入到光标位置所在的特征控制框内容框中。

      5. 单击确定以关闭特征控制框对话框。

提示:

要查看参考文本的工作原理，请执行以下操作：

  1. 双击基准框以打开基准框属性对话框，然后将基准字母更改为 A 以外的字母。单击确定以关闭基准框属性对话框。

  2. 观察特征控制框是否已更新并显示所键入的字母。

    所参考的注释不必位于文档中相同的图纸中。使用选择参考文本对话框顶部的图纸列表来选择不同的图纸，以参考任意基准框、基准目标或符号标注中的文本。还可以引用图纸视图中的文本。

  3. 将基准框字母改回 A。

使用快速选取选择元素

如果在多个元素中难以选择所需的确切内容，您可使用“快速选取”。当看到在光标旁显示快速选取提示时，右键单击。

然后，从快速选取列表中，单击要选择的元素。如果存在多个名称相同的元素，例如“直线”，则可在列表中向下移动光标并注意每个元素在窗口中的高亮显示。

当前命令使用所选元素继续执行。

保存文件

图纸现在应当如上图所示。
