练习：拐角处理选项
练习：拐角处理选项
概述
将框架文件复制到 QY CAD 文件夹
-
将 C-channel35.par、C-channel65.par、C-channel95.par、square30.par、square45.par、square60.par 和 square90.par 复制到 Program Files/UDS/QY CAD 2022/Frames 文件夹。
注释:在此步骤中，选择框架 - 选择横截面部件按钮时上述部件即可用。
打开装配
-

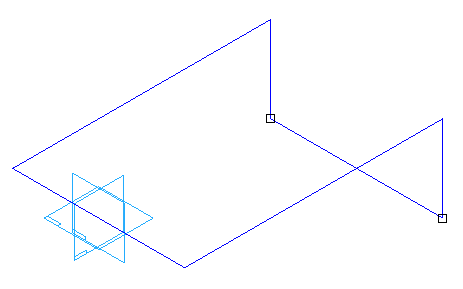

打开 corner_options.asm。
启动框架应用程序
-
单击工具→环境→框架。
创建框
首先使用默认选项（“斜接”）放置框架。
-
选择主页→框架→框架
。 -
请注意斜接是框架选项对话框上的默认选项。单击取消。
-
在框架在命令条上，单击框架–选择横截面部件按钮
。 -
选择 square30.par，然后单击打开。
-
单击“不再显示此消息。”按钮，然后单击确定。
-

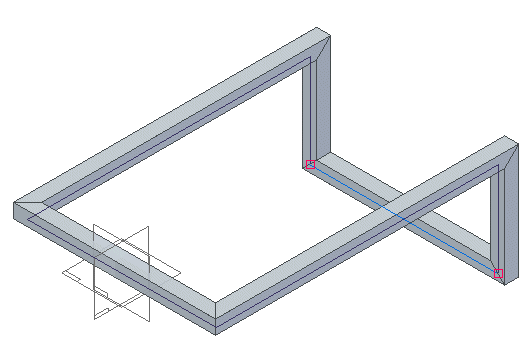

将选择字段设置为单一，并绕整个几何图形拖出一个围栏，然后右键单击。请不要单击完成。请注意，所有拐角都是斜接的。
更改拐角处理
-
选择框架选项。
-
单击对接选项，并确保首选轴设置为 X 轴。单击应用。
-

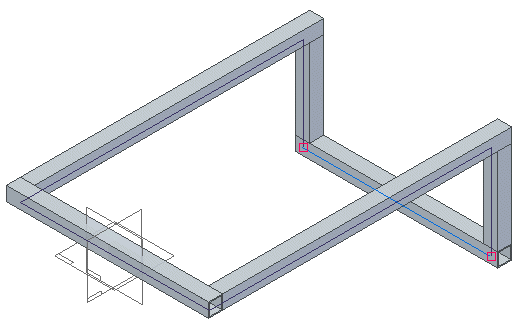

注意对接结果。框架成员对接到与 X 轴平行的其他框架成员。请不要单击完成。
更改首选轴
-
将首选轴设置为 Y 轴，然后单击应用。
-
请注意结果。现在，框架成员对接到与 X 轴平行的其他框架成员。请不要单击完成。
应用“延伸框架部件”角选项
-

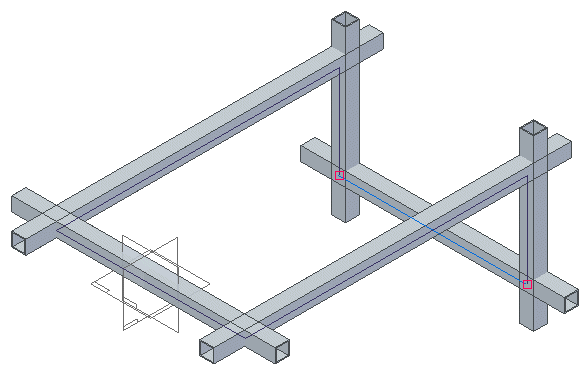

单击延伸框架部件选项，然后在“距离”字段中键入 80。
-
单击应用。注意延伸的结果。负值将缩短成员。请不要单击完成。
应用“无拐角处理”选项
-

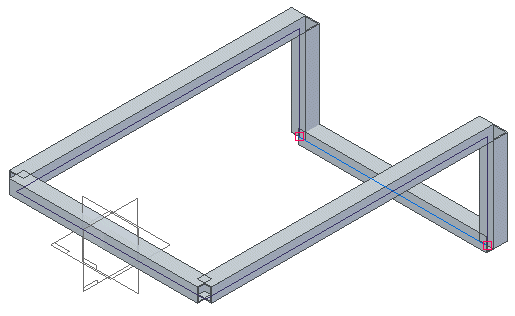

单击无拐角处理选项，然后单击应用。
-
请注意，未修剪任何成员。每个框架均为路径长度。
-
请注意，路径查找器中有六个已创建的框架部件。
应用“半径”拐角选项
-

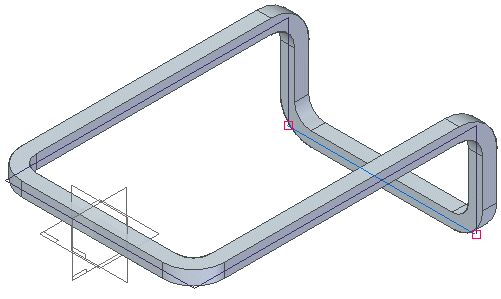

单击应用半径拐角选项，然后键入半径值 50。
-
单击确定，然后单击完成。
-
在框架选项对话框上，单击取消。
-
请注意，在路径查找器中，半径选项仅创建一个框架部件。将路径应用于拐角时，在该拐角处相接的两个成员将变为一个框架。
退出装配
-
退出装配文件而不保存。单击“否”以保存显示配置。
练习小结
在创建框架部件的过程中，随时可以更改拐角处理选项。命令完成后，即可返回并编辑框架定义以更改拐角选项。
单击本练习窗口右上角的“关闭”按钮。
测试您的知识：拐角处理选项
-
四个拐角处理选项是什么？
-
指出三个拐角处理并分别进行简单描述。
-
从哪里可以找到示例框架部件？
-
“框架”命令的第一步是什么？
-
哪些因素控制框架部件在路径上的位置？
-
如何更改框架在路径上的定位方式？
答案
-
四个拐角处理选项是什么？
应用拐角处理。
应用半径。
延伸框部件。
无拐角处理。
-
指出三个拐角处理并分别进行简单描述。
斜接 - 对拐角应用斜接切割。
对接 1 - 从最长的成员上移除材料。
对接 2 - 从最短的成员上移除材料。
-
从哪里可以找到示例框架部件？
Program Files\QY CAD ST5\Frames 文件夹
-
“框架”命令的第一步是什么？
选择路径。
-
哪些因素控制框部件在路径上的位置？
创建框部件之后，可以定义一个默认捕捉点。该框架捕捉点位于路径上。
如果框部件文件中不存在捕捉点，“框架”命令将默认使用 2D 横截面的质心。
-
如何更改框架在路径上的定位方式？
在框架命令条上，单击“编辑横截面”选项。单击定义手柄点，然后在横截面上选择新的手柄点。
