练习：沙地车框架
练习：沙地车框架
概述
在本练习中，创建一个沙地车框架。已经定义了路径。所有路径均为 3D 线和圆弧。使用倒圆管件部件。倒圆部件横截面的操纵点是中心点。倒圆横截面通常会在初始放置时产生所需结果。不需要对框架进行重定位。
启动练习：沙地车框架。
打开装配
-
打开 dune_buggy.asm。
创建沙地车框架
-
选择框架命令
。 -
在框架选项对话框中单击“确定”。使用默认的斜接拐角处理。
-
在命令条上，单击选择横截面部件按钮
。 -
在框架对话框中，选择 DIN 文件夹。
-
选择 Round Tubing 文件夹。
-
选择 RoundTubing 25x2.par 部件，然后单击打开。
-
确保选择字段设置为单一，并围绕所有路径拖动选择围栏，然后单击接受按钮。
-
单击完成。
-
在框架选项对话框上，单击取消。
观察修剪结果
-
放大所示区域。
-

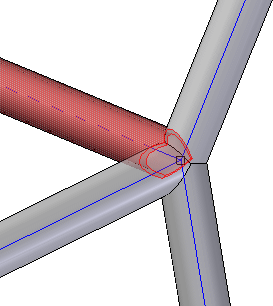

观察修剪结果。四个框架在同一点相接，并且全部按计划修剪完毕。
关闭装配
-
关闭 dune_buggy.asm。
-
单击本练习窗口右上角的“关闭”按钮。
