使用断裂轴来断开正等测图

在图纸上，右键单击图纸视图并选择断开视图命令 。

图纸视图中会显示一条直线，它与光标一起在图纸内移动。

在命令条中，从断裂线方向列表中选择使用截断轴。

定义断裂线轴：

1. 在命令条中，单击定义断裂轴 。

2. 单击图纸视图中的两个关键点或线性元素。如果希望断裂线与零件视图中的几何体相关联，则使用关键点。

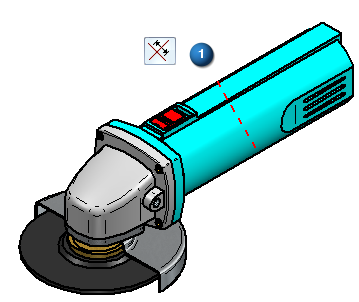

   生成的断裂轴显示为红色虚线，如上面的 (1) 所示。

通过选择下列按钮之一指定断开方向。

“沿轴”断开

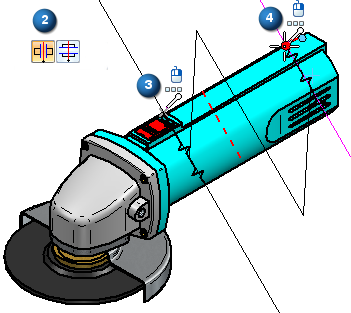

指定图纸视图已沿定义的断裂轴断开。这是用来创建上述示例的选项。(2)

“垂直于轴”断开

指定图纸视图垂直于定义的断裂轴断开。

（可选）单击断裂线类型按钮，然后选择要在图纸视图中显示的直线、曲线或锯齿线类型。

单击两个关键点来定义不希望显示的图纸视图部分的起始位置和结束位置。参考上面的 (3)(4)。

现在，已定义要移除的区域。

在命令条上，单击完成以更新图纸视图。

断开视图如 (5) 所示。只有在未断裂状态下编辑图纸视图时才会显示用于定义视图的断裂轴和断裂线对。
