创建断开视图

在图纸上，单击图纸视图，然后选择图纸视图组→断开视图 命令。

该命令还位于选定图纸视图的快捷菜单上。

图纸视图中会显示一条直线，它与光标一起在图纸视图区域内移动。

在命令条上，执行以下操作：

1. 在断裂线方向列表中，选择水平/竖直。

2. 通过选择下列按钮之一指定断开方向。

   竖直断开

   使用垂直线定义断开区域。

   水平断开

   使用水平线定义断开区域。

3. 单击断裂线类型按钮，然后选择要在图纸视图中显示的断开边外观。

   • 直弯

   • 圆柱弯

   • 短折线 - 线性

   • 短折线 - 弯曲

   • 长折线

4. 单击两个点来定义您不希望显示的图纸视图部分的起始位置和结束位置。使用以下方法之一：

   • 要定义一个与零件视图不关联的区域 - 在图纸视图的任意位置单击来定义断开区域的起始点 (1)。再次单击以定义断开区域的结束点 (2)。

     示例:

     不会随零件视图更改而更新的折线。



   • 要定义一个随零件视图更新而更新的区域——使用鼠标定位关键点，或按快捷键捕捉特定关键点。

     要捕捉此关键点	按此键
     中点	M
     交点	I
     中心点	C
     端点	E

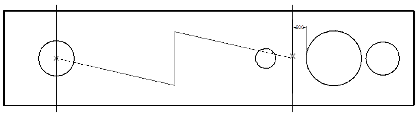

     示例:

     与关键点相关联的折线。



   现在，已定义要移除的区域。

（可选）重复上述步骤来定义其他区域。

在同一图纸视图中既可以定义水平断开又可以定义竖直断开。

在命令条上，单击完成以更新图纸视图。
