在断开视图中修改折线

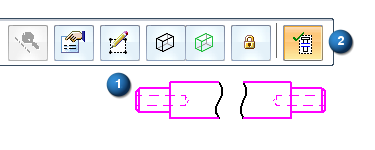

单击断开图纸视图 (1)，然后单击图纸视图选择命令条 (2) 上的显示断开视图按钮以取消选中。

现在显示未断开状态的图纸视图。这样可以操作折线，从而进行编辑。

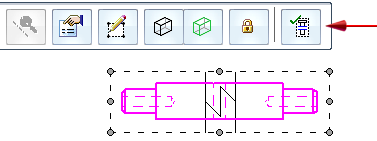

单击折线对以显示命令条上的折线编辑选项。

执行以下任一操作：

• 要更改断开视图的范围，可将光标置于想要移动的折线上。显示双箭头时，单击 + 拖动折线。



  提示:

  您可将折线拖动到关键点以创建关联关系。如果图纸视图几何体发生更改，断裂线的位置也将随之更改。可以通过使用鼠标、快速选取功能或快捷键，查找和选择关键点。

  约束创建于关键点上，例如，在如下所示的中点。



• 要对称地更改两个方向的折线范围，请在命令条上的断口框中输入一个值。

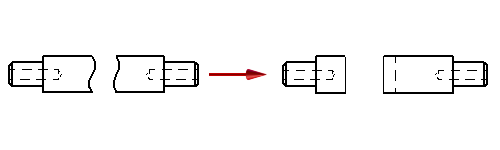

• 通过单击折线类型按钮 选择其他类型的折线。

• 要删除视图中的折线，选择任一折线并按 Delete 键。

要应用更改，请单击命令条上的完成。
