练习：使用钣金设计中的卷边命令

练习：使用钣金设计中的卷边命令

练习目标

打开钣金文件

1. 启动 QY CAD 2022。

2. 打开 → hem_activity_1.psm.

3. 在应用程序菜单中单击另存为→另存为。

4. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

在单条边上创建卷边

1. 单击卷边命令 。

2. 单击卷边选项按钮 。

3. 将卷边类型设置为封闭，将弯边长度 1 设置为 15.00 mm。

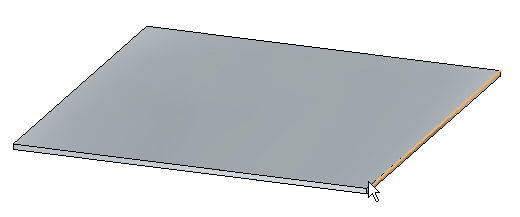

4. 选择显示的边。

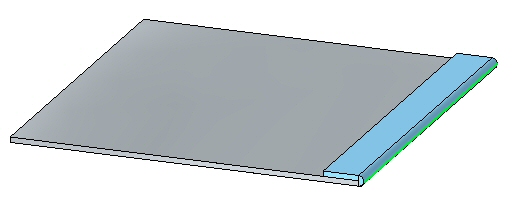

5. 右键单击以完成所示的卷边。

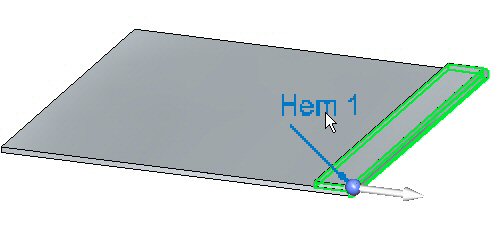

6. 单击“选择”工具，然后在路径查找器中单击卷边特征。单击编辑手柄以更改卷边上的设置。

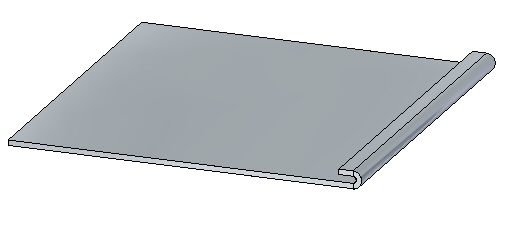

7. 单击卷边选项按钮并将类型设置为开放。将折弯半径 1 设为 1.50 mm。将弯边长度 1 设为 6.00 mm，然后单击“确定”。如图所示，卷边已修改。

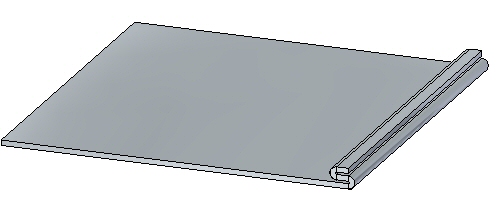

8. 单击卷边选项按钮并将类型设置为 S 弯边。保留折弯半径和弯边长度的默认值，然后单击确定。如图所示，卷边已修改。

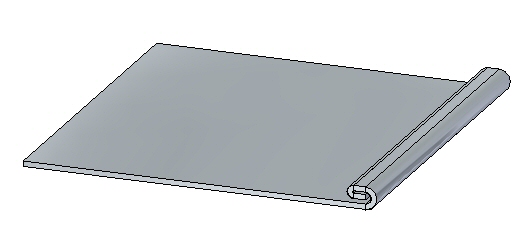

9. 单击卷边选项按钮并将类型设置为卷曲。将弯边长度 1设置为 11.25 mm，保留其余长度和半径的现有值，然后单击确定。如图所示，卷边已修改。

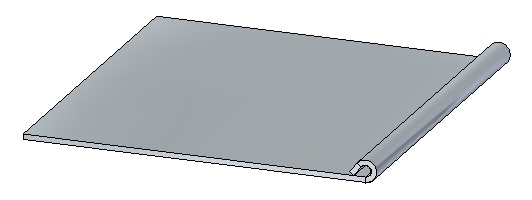

10. 单击卷边选项按钮并将类型设置为闭环。保留折弯半径和弯边长度的默认值，然后单击确定。如图所示，卷边已修改。



11. 关闭文件而不保存。

在多个相邻边上创建卷边

1. 打开 hem_activity_2.psm。

2. 单击卷边命令 。

3. 单击卷边选项按钮 。

4. 将卷边类型设置为 S 弯边。

5. 选中斜接卷边选项，确保斜接角度为 45^o。

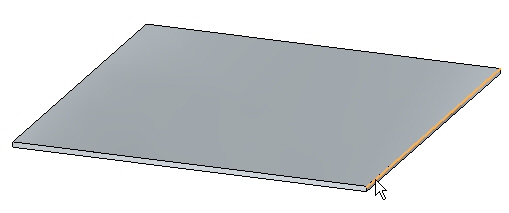

6. 选择显示的边。

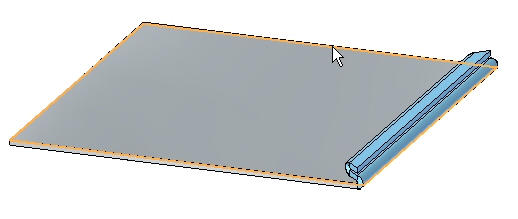

7. 选择显示的边集。

   注释:

   由于已将选择类型设置为链，因此边集由零件的周长定义。如果需要单条边，则可以将选择类型设置为单个而不是链。

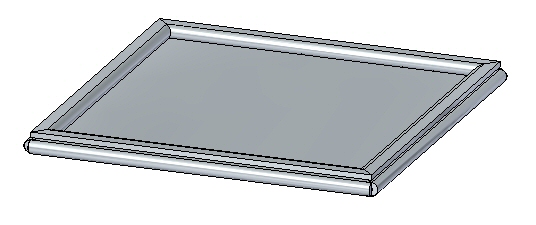

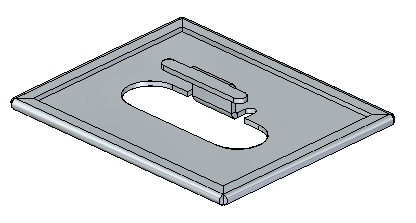

8. 右键单击以接受卷边。



9. 下面显示的是钣金件（如下所示）的展平图样。

   注释:

   另一练习中将包含展平图样创建。仅用于信息目的。



练习小结

在本练习中，您已在钣金件中创建了多种卷边。已学会如何设置参数以创建卷边，以及如何在需要时对值进行编辑。

• 单击本练习窗口右上角的“关闭”按钮。

测试您的知识 - 创建卷边

回答以下问题：

1. 使用卷边选项定义三种可创建的卷边类型。

2. 在定义卷边斜接过程中，使用正数值与使用负数值之间有何区别？

3. 创建钣金卷边特征时，将至少列出创建卷边所需的三个选项。

---
