练习：弯边和拐角条件

练习：弯边和拐角条件

练习目标

打开钣金文件

1. 启动 QY CAD 2022。

2. 打开 flange_activity.psm。

   注释:

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

3. 在应用程序菜单中单击另存为→另存为。

4. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

弯边创建选项

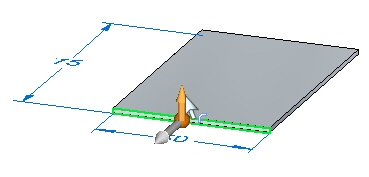

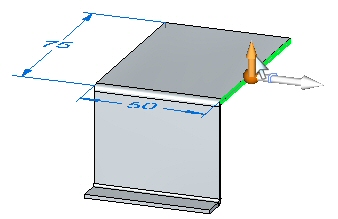

1. 选择显示的面，然后单击弯边起始手柄。

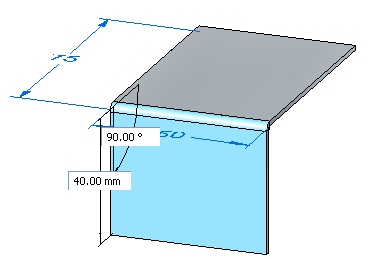

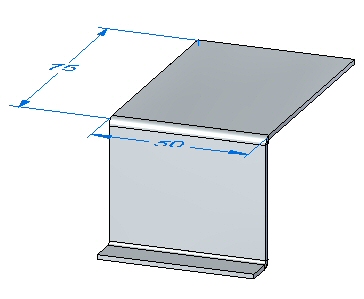

2. 使用默认参数创建长度为 40.00 mm 的弯边。



3. 创建长度为 10.00 mm 的弯边，如下所示。



   注释:

   以下步骤将演示拐角止裂口的不同选项。

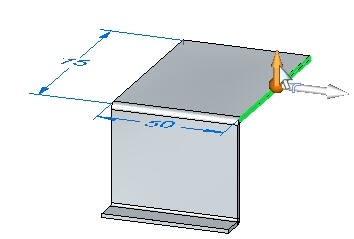

4. 选择显示的面，然后单击弯边手柄。单击弯边选项，确保将拐角止裂口设置为仅折弯。

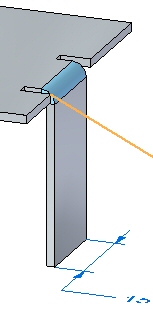

5. 将弯边拉到刚才创建的弯边底部端点上。观察拐角止裂口。



6. 单击撤消命令可移除刚才创建的弯边。

7. 选择显示的面，然后单击弯边手柄。单击选项按钮并将拐角止裂口设置为折弯和面。

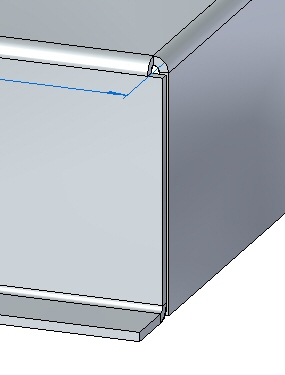

8. 将弯边拉到与上一步中相同的位置。观察拐角止裂口。



9. 单击撤消命令可移除刚才创建的弯边。

10. 选择显示的面，然后单击弯边手柄。单击选项按钮并将拐角止裂口设置为折弯和面链。



11. 将弯边拉到与上一步中相同的位置。观察拐角止裂口。



12. 关闭文件而不保存。

部分弯边

1. 打开 relief_activity.psm。

   注释:

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

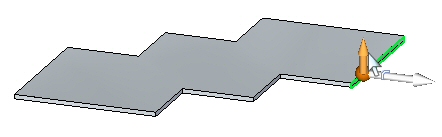

2. 选择显示的面，然后选择弯边起始手柄。

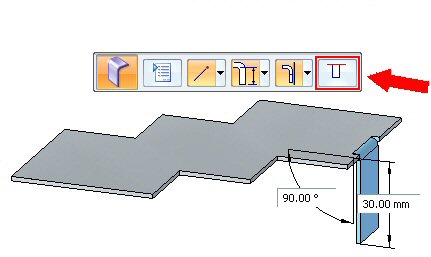

3. 单击部分弯边选项，创建长度为 30.00 mm 的弯边。



   注释:

   已创建宽度等于 1/3 所选厚度面的部分弯边，且选择点定义部分弯边的边。使用尺寸可以将弯边修改为所需宽度，从而控制宽度。

4. 单击智能尺寸命令。



5. 在刚才创建的弯边的底部边上放置尺寸。通过编辑尺寸，将弯边的宽度更改为 15.00 mm。



6. 选择所示的面。

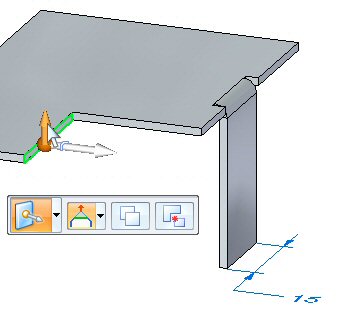

7. 通过将方向盘移动到厚度面的末端，可以更改起点的原点。将方向盘移动到所示位置，然后从命令条中选择弯边命令。

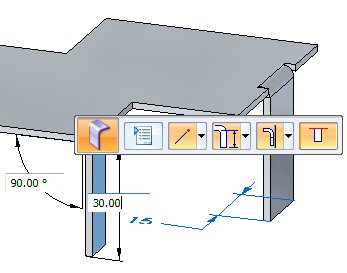

8. 单击“部分弯边”选项，创建长度为 30.00 mm 的弯边。



   注释:

   此弯边部分弯边的原点位于厚度面的末端，厚度面长度 1/3 处。

折弯止裂口

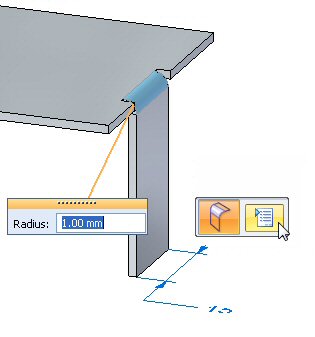

1. 选择显示的折弯，然后单击编辑特征手柄。



2. 单击折弯选项按钮。



3. 选择深度字段旁边的覆盖全局值，并将深度更改为 3.00 mm。重复该步骤，以将宽度更改为 2.00 mm。



4. 在退出折弯选项对话框之前，使用不同长度、宽度和类型的折弯止裂口进行练习并观察结果。

5. 关闭钣金文档而不保存。

拐角

1. 打开 corner_activity.psm。

   注释:

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

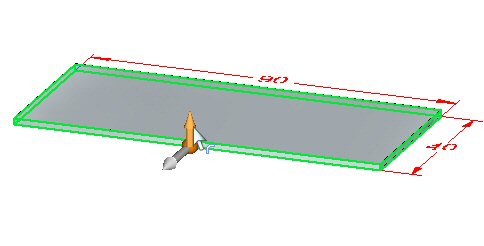

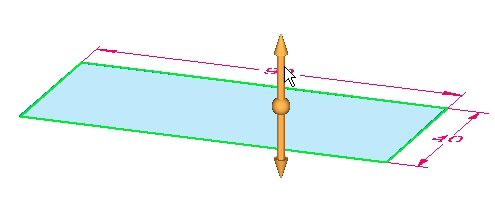

2. 选择显示的区域，并通过向上拉手柄创建平板。



3. 选择所有厚度面，然后单击弯边起始手柄。



4. 如图所示，创建长度为 20.00 mm 的弯边。



   当使用多条厚度边创建弯边时，观察以下内容：

   • 首先折弯较短的边。

   • 当需要时，在较长边上创建止裂口。

   注释:

   遇到相同长度的 3 个或多个厚度面时：按照长度和平行度对厚度面分类。首先折弯平行面。

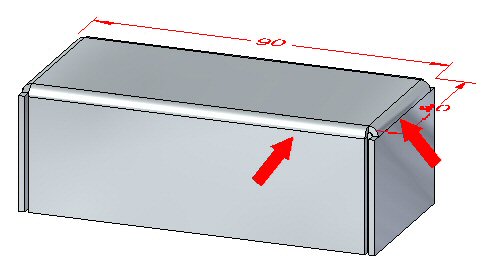

5. 单击二折弯角命令。



6. 选择下面显示的两个折弯。



   注释:

   此命令将封闭以上选择的两个折弯的拐角。

7. 如果出现警告消息框且其中的消息指出间隙值无效，请退出该消息框。

8. 将间隙值更改为 0.30 mm，将重合度更改为 0.75。观察结果。

9. 单击翻转选项并观察结果。

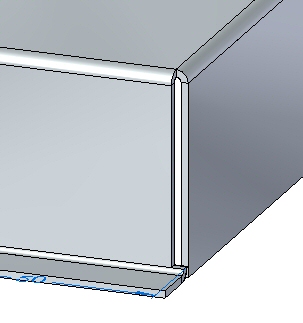

10. 单击封闭拐角选项。观察拐角是如何封闭的。



11. 将拐角处理改为封闭，并将间隙值设为 0.30 mm。观察更改。

12. 将拐角处理更改为圆形除料，并将间隙值设置为 0.40 mm。将直径设置为 1.50 mm。观察更改。

13. 关闭钣金文档而不保存。

插入折弯

1. 打开 bend_activity.psm。

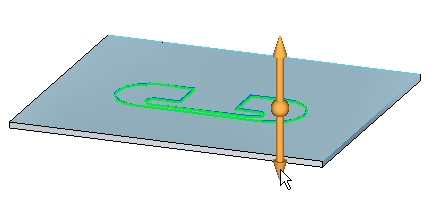

2. 选择显示的区域，然后创建除料。

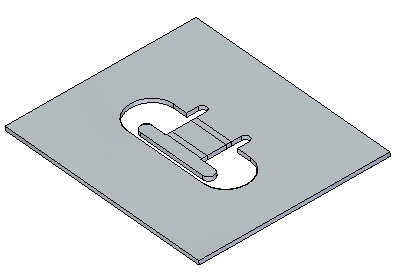

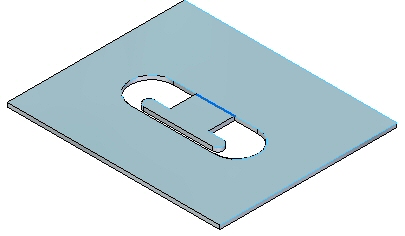

3. 在平板上绘制如图所示的直线。



4. 单击折弯命令。



5. 选择如图所示的直线。



6. 选择材料在外选项。

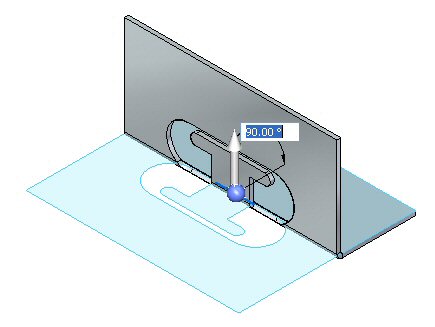

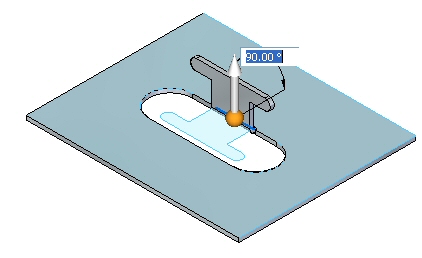

7. 选择所示的边。请注意横贯层面长度的折弯的范围。



8. 单击折弯选项按钮。



9. 取消选择延伸轮廓，然后单击确定。

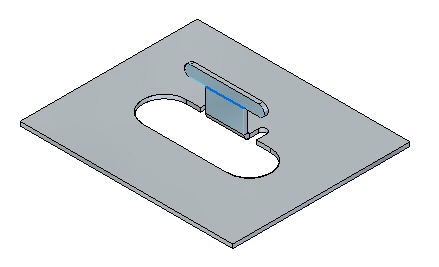

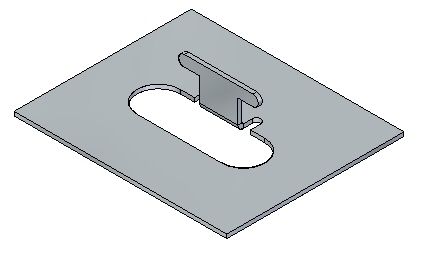

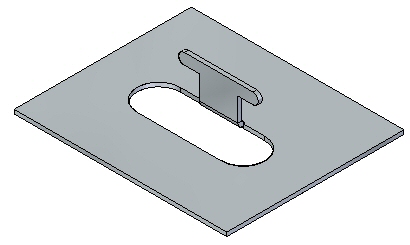

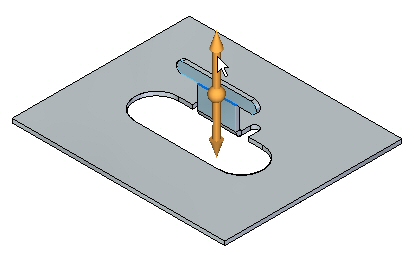

10. 右键单击以完成折弯并添加弯边。显示结果。



编辑折弯

1. 单击选择工具并选择折弯。单击如图所示的编辑手柄。



2. 单击选项按钮，将止裂口设置为以宽度 5.00 mm 和深度 5.00 mm 进行倒圆。



   注释:

   可以在上一步创建折弯期间对止裂口进行设置。在此时更改止裂口的目的是为了演示编辑之前放置的特征的能力。

3. 在平板上绘制如图所示的直线。



4. 单击折弯命令。



5. 选择如图所示的直线。



6. 选择材料内侧选项。



7. 右键单击以完成折弯。

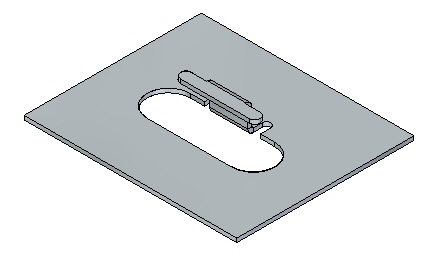

8. 旋转视图并检查刚才放置的两个折弯。将显示展平图样。



   注释:

   放置的两个折弯使用现有材料的长度创建弯边。将此工作流与另一练习中的二次折弯命令进行比较。

   注释:

   创建展平图样这一操作将在另一练习中进行。

9. 关闭文件而不保存。

移动面

1. 打开 move_activity.psm。

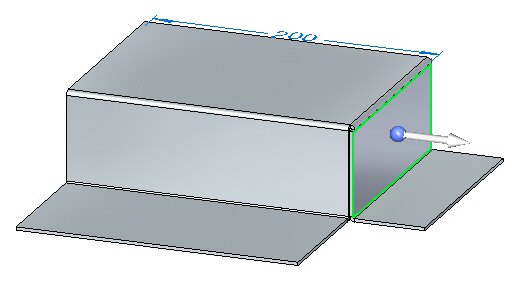

2. 选择所示的面。

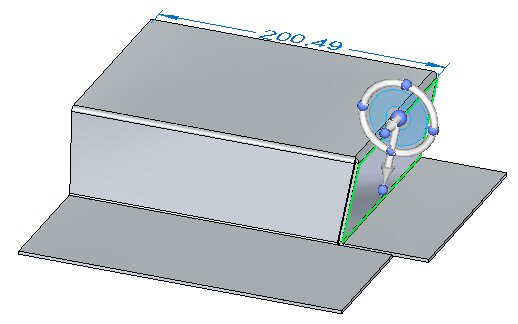

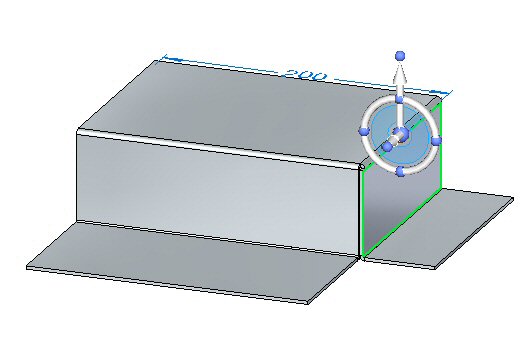

3. 选择方向盘的原点，然后定位方向盘，如图所示。

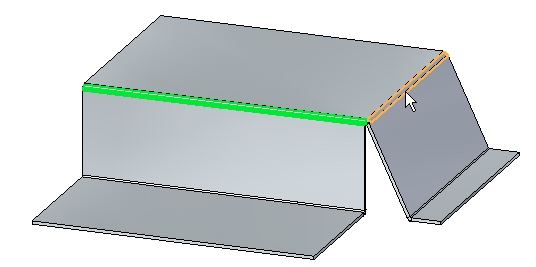

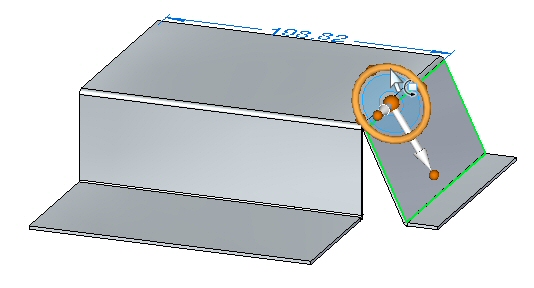

4. 选择方向盘环面，并将弯边旋转 25^o 角，如图所示。



   注释:

   在移动面时，较低的水平弯边会被缩短。通过调整所保留的设计意图面板关系并将弯边的组件添加到选择，可以使水平弯边维持 90^o 折弯角。

5. 单击二折弯角命令。



6. 选择显示的两个折弯。

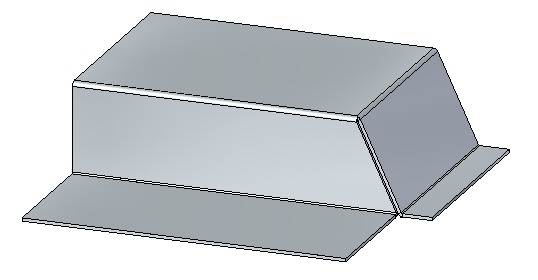

   拐角已封闭。



7. 选择所示的面。



8. 在设计意图对话框上单击高级，并确保在“高级设计意图”面板中没有激活保持厚度链选项。

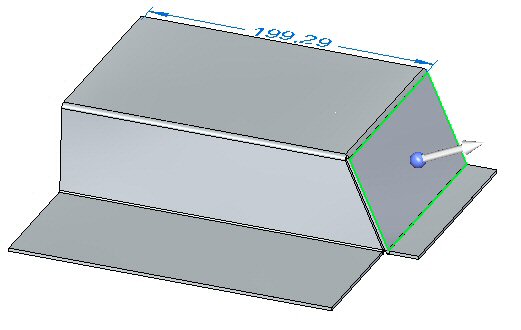

9. 选择方向盘环面，并将弯边旋转 -35^o 角，如图所示。



   注释:

   封闭拐角仍然为封闭状态，且修改了与拐角关联的两个弯边。

10. 关闭钣金文档而不保存。

练习小结

在本练习中，您已放置了弯边和部分弯边。编辑了折弯的端点和拐角处理。使用了两个折弯交点处相邻厚度面的封闭拐角。折弯已放置在图层面上，并从这些折弯创建和编辑了弯边。

• 单击本练习窗口右上角的“关闭”按钮。

测试您的知识 - 折弯和折弯止裂口

回答以下问题：

1. 钣金件中的折弯止裂口有何作用？

2. 如何向钣金件中插入同步建模折弯？

3. 如何使用方向盘更改折弯的角度？

4. 如何更改和定制折弯公式的值？

5. 列出三种类型的拐角止裂口，并对每种类型进行相应的描述。

---
