练习：在钣金件中使用设计意图

练习：在钣金中使用设计意图关系

练习目标

打开钣金文件

1. 启动 QY CAD 2022。

2. 打开 design_intent_activity.psm。



相对基本参考平面对称

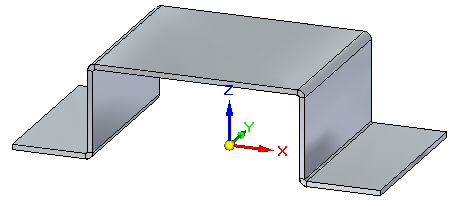

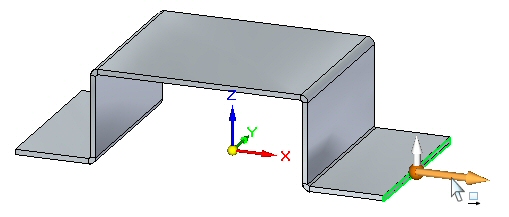

1. 选择显示的面，然后单击主轴。



2. 在设计意图对话框中，单击高级。

3. 在高级设计意图面板上单击恢复按钮。



   注释:

   这会将设计意图关系项重置为默认值。

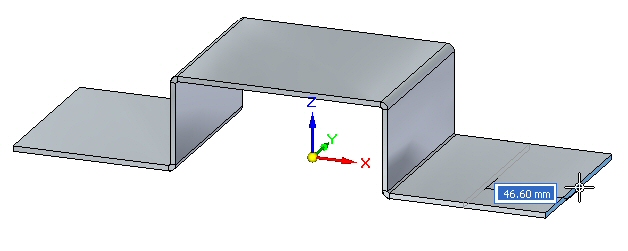

4. 如图所示拖动手柄并观察行为，然后按 Esc 键。



   观察：

   • 选择的弯边相对右 YZ 基本参考平面与异侧的弯边对称。对称关系控制着异侧弯边的行为。

5. 选择显示的面，然后单击主轴。



6. 在高级设计意图面板中，关闭相对 YZ 基本参考平面对称。

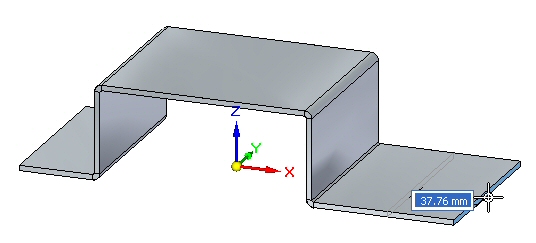

7. 如图所示拖动手柄并观察行为，然后按 Esc 键。



   观察：

   • 控制着相对 YZ 平面对称的设计意图关系已关闭，对厚度面的移动导致需要对弯边进行单独修改。

创建永久规则

将创建两个面之间的永久关系。

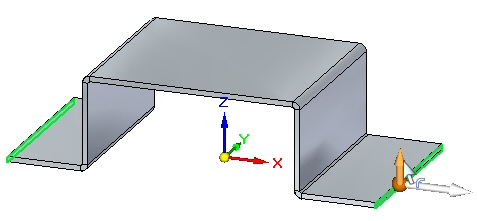

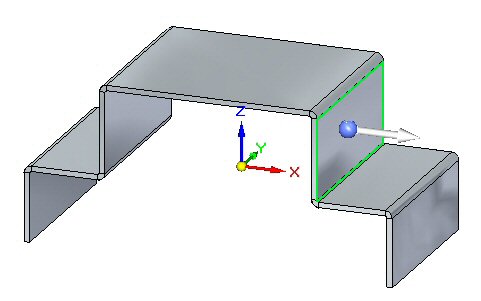

1. 选择显示的两个面，然后单击弯边起始手柄。



2. 在高级设计意图面板上单击恢复按钮。



   注释:

   这会将设计意图关系重置为默认值。

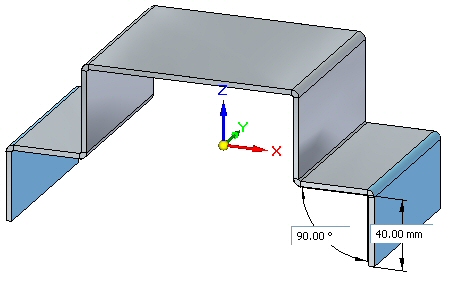

3. 如图所示，将弯边起始手柄拖动 40.00 mm 的距离。



4. 选择所示的面。

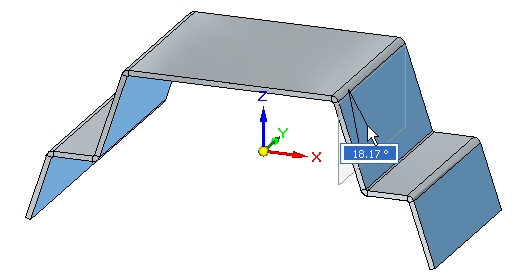

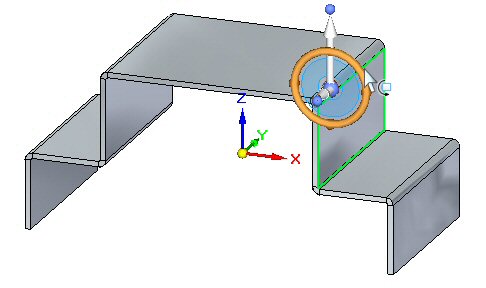

5. 在折弯上定位方向盘，然后单击环面以旋转面，如图所示。



6. 旋转面并观察行为，然后按 Esc 键。



   观察：

   • 相对基本参考平面对称导致异侧弯边保持对称状态。

7. 选择所示的面。

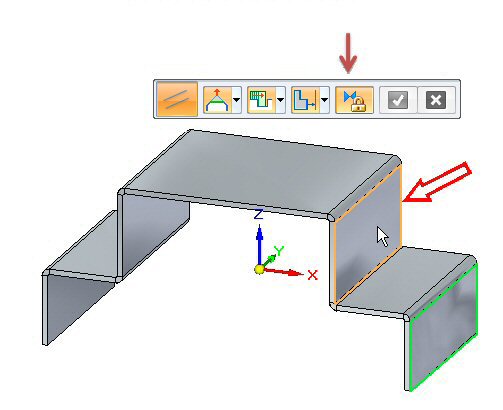

8. 单击面相关->平行命令。

9. 在命令条上，选择持久选项。选择所示的面。



10. 单击绿色勾号以接受。

    注释:

    使两个面平行的永久关系已建立并显示在路径查找器中。

11. 选择所示的面。

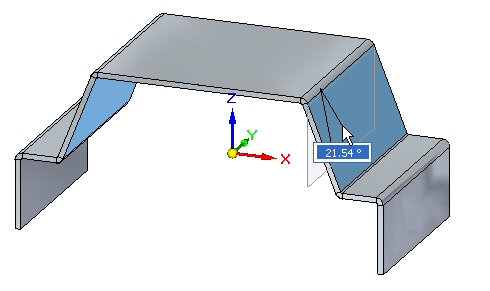

12. 在折弯上定位方向盘，然后单击环面以旋转面，如图所示。



13. 旋转面并观察行为。

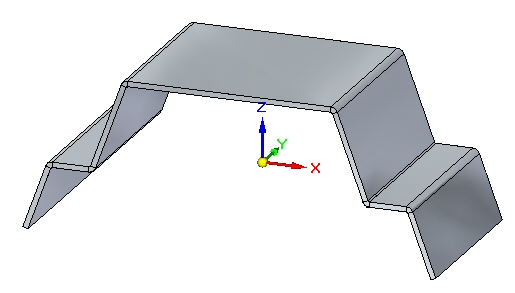

14. 将面旋转 20^o。



    观察：

    • 相对基本参考平面对称导致异侧弯边保持对称状态。由于之前建立的永久关系，竖直弯边保持平行状态。

厚度链

厚度链是一种钣金独有的设计意图关系。

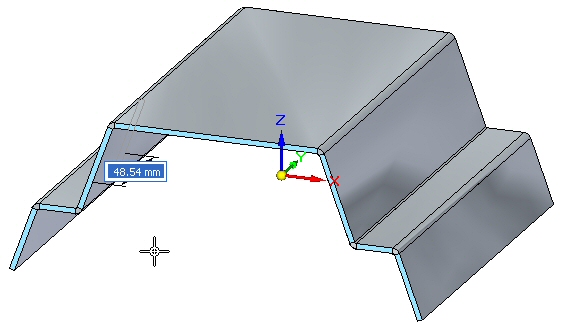

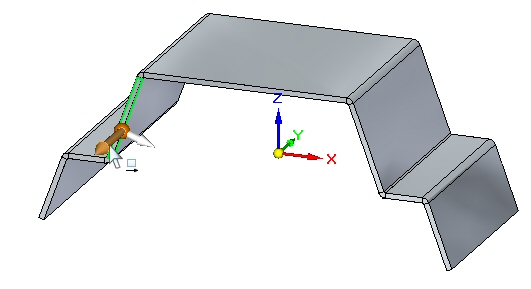

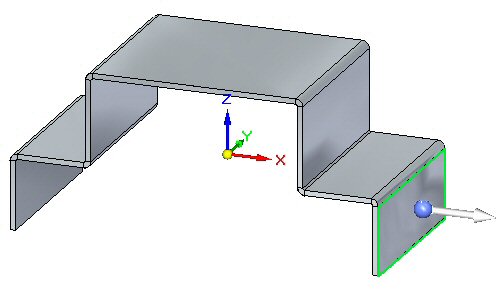

1. 选择显示的厚度面，然后选择移动手柄。



2. 在高级设计意图面板上单击恢复按钮。

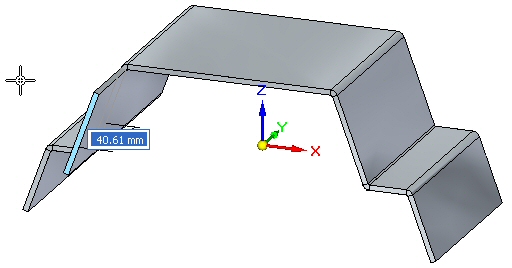

3. 如图所示拖动手柄并观察行为，然后按 Esc 键。



   观察：

   • 影响行为的设计意图关系有厚度链、保持共面的面以及相对基本参考平面对称。

4. 选择显示的厚度面，然后选择移动手柄。



5. 关闭对称关系。

6. 如图所示拖动手柄并观察行为，然后按 Esc 键。



   观察：

   • 影响行为的设计意图关系有厚度链和保持共面的面。

7. 选择显示的厚度面，然后选择移动手柄。



8. 关闭保持共面的面关系。

9. 如图所示拖动手柄并观察行为，然后按 Esc 键。



   观察：

   • 当选中某个面且该面属于某个厚度链时，该厚度链的保持共面的面将被覆盖。在下一步中将出现此情况。

10. 选择显示的厚度面，然后选择移动手柄。



11. 打开保持共面的面，关闭厚度链关系。

12. 如图所示拖动手柄并观察行为，然后按 Esc 键。



    观察：

    • 即便打开保持共面的面，但由于厚度链处于关闭状态，因而只有选定的面会移动。

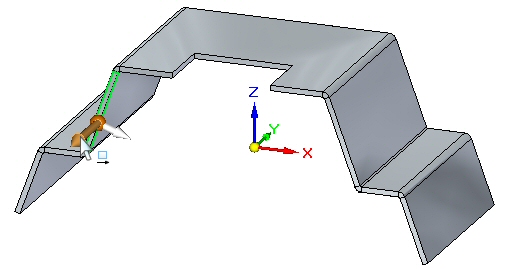

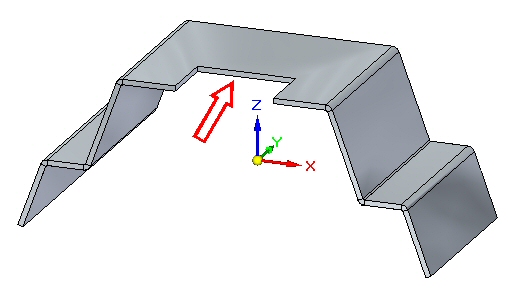

13. 按如图所示大致创建除料。



14. 选择显示的厚度面，然后选择移动手柄。



15. 打开保持共面的面，关闭厚度链。

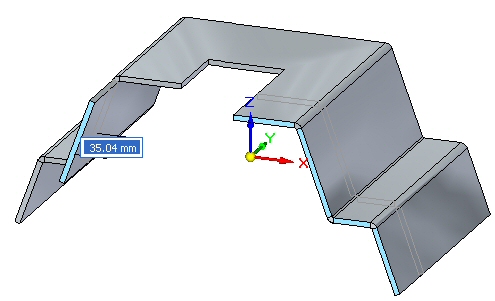

16. 如图所示拖动手柄并观察行为，然后按 Esc 键。



    观察：

    • 即便打开保持共面的面，但由于厚度链处于关闭状态，因而只有选定的面会移动。保持共面的面不会应用到驻留在厚度链中的面。

      注释:

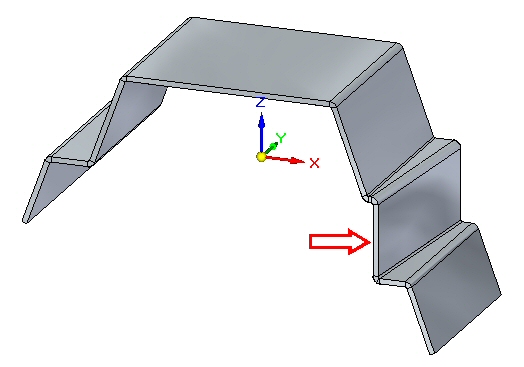

      厚度链还可以由通过折弯连接的非平面厚度面组成，如以下示例所示。箭头指向通过二次折弯创建的面，此面与其他厚度面不共面。



练习小结

在本练习中，您通过创建关系和更改设计意图关系，对钣金几何体的行为有所了解。

• 单击本练习窗口右上角的“关闭”按钮。

测试您的知识 - 使用实时规则

回答以下问题：

1. 定义钣金厚度链。

2. 描述保持厚度链选项如何影响厚度链中所含面的移动。

3. 描述设计意图关系如何影响同一厚度链中与其他厚度链相对的面。

---
