练习：使用轮廓弯边构造基本特征


练习：使用轮廓弯边构造基本特征

练习目标

本练习演示如何使用轮廓弯边创建基本特征。在本练习中，您将完成以下操作：

  • 创建新的钣金件。

  • 创建用于零件的材料。

  • 修改材料的厚度。

  • 创建将成为轮廓弯边基础的草图。

  • 检查路径查找器并了解轮廓弯边是如何定义的。

单击此处下载练习文件。

启动练习：使用轮廓弯边构造基本特征。

打开钣金文件

  1. 打开 contour_actvity_1.psm。

  2. 在应用程序菜单中单击另存为→另存为。

  3. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

使用轮廓弯边命令创建基本特征

  1. 单击主页选项卡→钣金组→轮廓弯边命令。

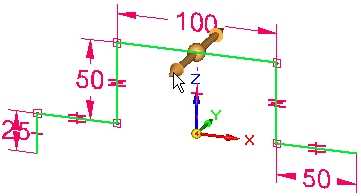

  2. 选择所示草图，然后单击弯边手柄。

  3. 单击对称范围选项。

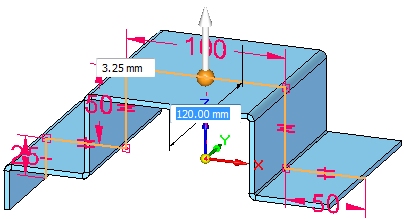

  4. 使用 Tab 键在材料厚度字段和范围字段之间更换焦点。将材料厚度设置为 3.25 mm，将范围设置为 120.00 mm，然后按 Enter 键完成轮廓弯边。

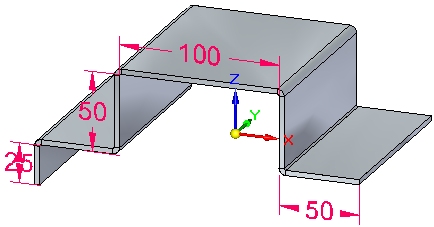

    显示结果。

    注释:

    可以从轮廓弯边创建基本特征。草图中的相切曲线可用于创建折弯。

  5. 通过在特征上移动光标观察路径查找器。

    注释:

    平板是从选择的元素创建的。相连直线和相切曲线创建弯边。

  6. 保存并关闭钣金文档。

创建轮廓弯边

  1. 打开 contour_actvity_2.psm。

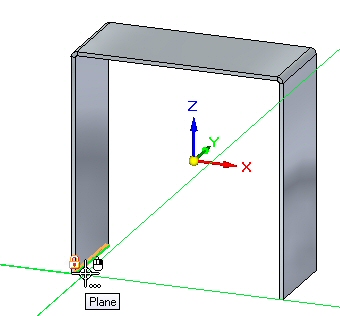

  2. 将草图平面锁定到显示的平面。

  3. 创建显示的草图。所有段均为 20.00 mm。

  4. 选择轮廓弯边命令。

  5. 选择显示的手柄。

  6. 通过选择显示的相邻边继续。

  7. 通过选择显示的相邻边继续。

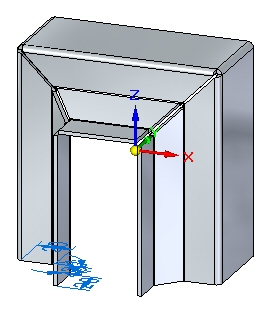

    此时将显示预览。

  8. 右键单击以完成轮廓弯边。

  9. 通过在特征上移动光标观察路径查找器。

    注释:

    轮廓弯边是单一特征。可以编辑拐角条件。

  10. 在路径查找器中，右键单击轮廓弯边特征，然后单击分割。观察结果。

    注释:

    路径查找器中的弯边编号可能与上图中的编号不匹配。这并不是问题。

    请注意，轮廓弯边特征已被各个弯边替换。因此，弯边之间没有关联，但您可以独立编辑各个弯边。

  11. 保存并关闭钣金文档。

轮廓弯边选项

  1. 打开 contour_actvity_3.psm。

  2. 选择轮廓弯边命令。

    注释:

    在接下来的步骤中，您将更改用于轮廓弯边端部条件的选项，并在不接受设置的情况下查看预览中的端部条件，直到进入最后一个步骤。

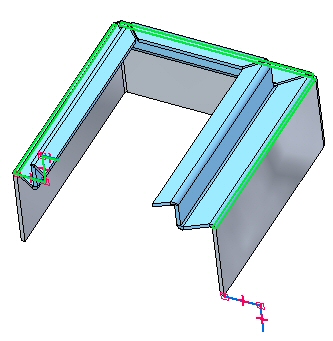

  3. 使用默认参数开始显示的轮廓弯边。

  4. 单击选项按钮。

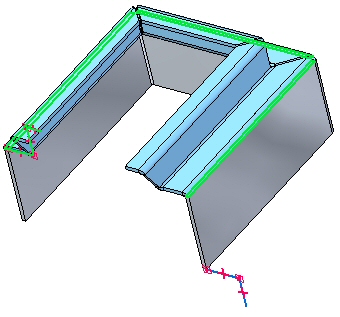

  5. 在斜接和拐角选项卡上，为开始端和终止端设置斜角选项。将每个角度设置为 -30o，然后单击确定。观察结果。

    注释:

    视图已旋转且清晰可辨。

  6. 单击选项按钮。

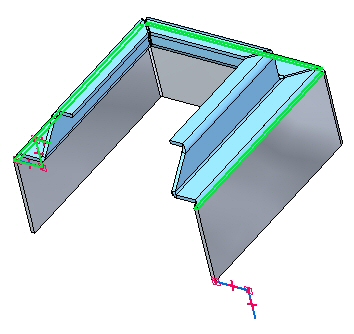

  7. 在斜接和拐角选项卡上，将开始端和终止端的斜角从负值更改为 30o，然后单击确定。观察结果。

  8. 单击选项按钮。

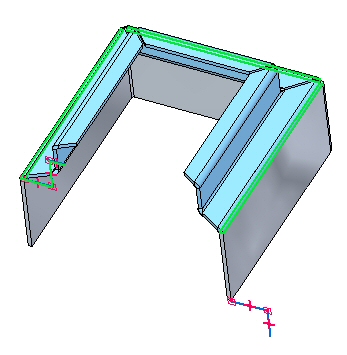

  9. 在斜接和拐角选项卡上，为开始端和终止端斜角选项设置垂直于源面选项，然后单击确定。观察结果。

  10. 单击选项按钮。

  11. 单击斜接和拐角选项卡。

  12. 在斜接和拐角选项卡上，针对开始端和终止端斜角选项，将斜角设置为 -45o。然后单击确定。观察结果。

  13. 单击选项按钮。

  14. 在斜接和拐角选项卡上的内角部分，设置封闭拐角选项。将处理选项设置为圆形除料，然后单击确定。观察结果。

  15. 右键单击以完成轮廓弯边。结果得以显示。

创建部分轮廓弯边

选择“轮廓弯边”命令。

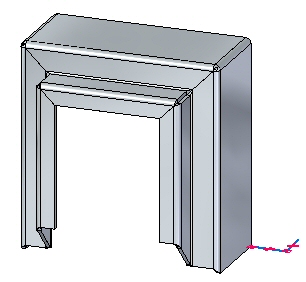

选择如图所示的草图。

单击“部分轮廓弯边”选项。

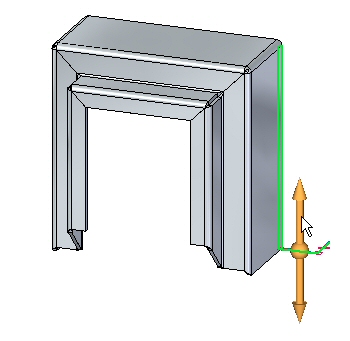

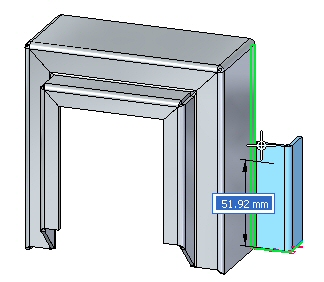

如图所示，大致定位光标，然后单击。

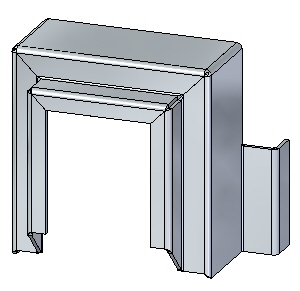

结果得以显示。

注释:

通过移动厚度面或使用尺寸，可以进一步定位部分弯边。

本练习到此结束。

练习小结

在本练习中，您已使用轮廓弯边设置了用于创建基本特征的材料厚度和范围。对轮廓弯边的组件进行过检查和操控。了解了用于构造端部条件的选项，并放置了部分轮廓弯边。

测试您的知识 - 轮廓弯边

回答以下问题：

  1. 如何使用轮廓弯边命令创建基本特征？

  2. 零件边能否用于定义轮廓弯边的延伸？如果可以，相邻边能否用于继续延伸？

  3. 斜接选项在创建轮廓弯边的过程中有何作用？
