练习：使用区域创建平板和切割

练习：使用区域创建平板和切割

练习目标

打开钣金文件

1. 启动 QY CAD 2022。

2. 打开 tab_cut_activity.psm。

   注释:

   在本练习中，材料厚度已设为 2.0 mm，折弯半径已设为 1.0 mm。

3. 在应用程序菜单中单击另存为→另存为。

4. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

使用草图创建基本特征

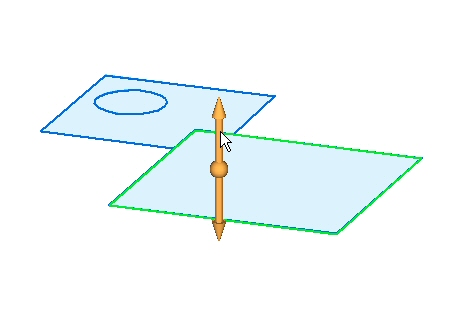

1. 使用显示的区域从几何体草图创建基本特征。选择向上的手柄。

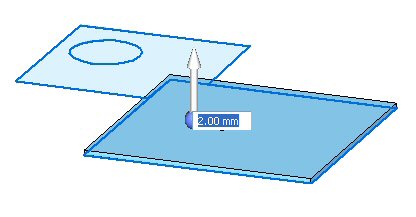

2. 单击以在草图上放置基本特征，即平板，如图所示。按下 Enter 以接受 2.00 mm 的材料厚度。

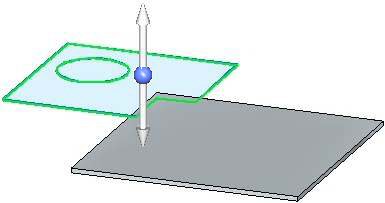

3. 要放置下一个平板，选择所示的区域。

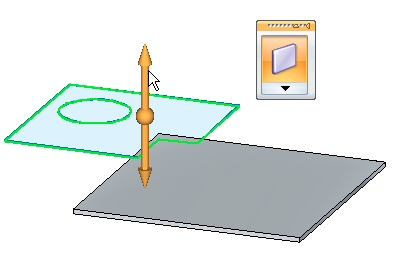

4. 选择向上的手柄，如图所示。由于材料厚度已定义，因此将在选择手柄时放置平板。

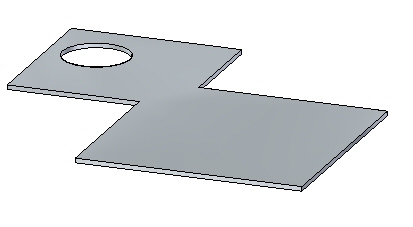

   此时将出现基本特征，如图所示。



创建弯边

1. 如图所示，选择边并单击弯边命令。

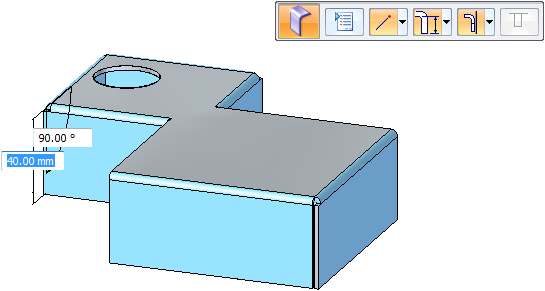

2. 将弯边下拉 40.00 mm 距离。



创建切割

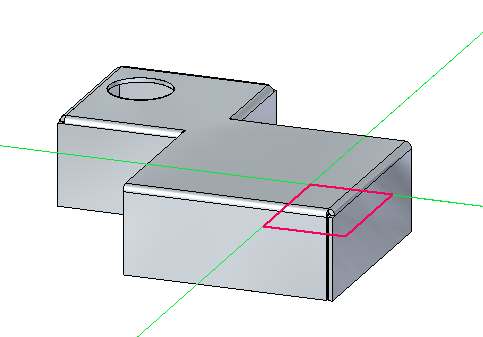

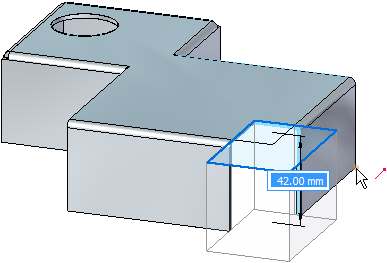

1. 将草图平面锁定到顶部面上，并放置一个类似于下图所示的矩形。

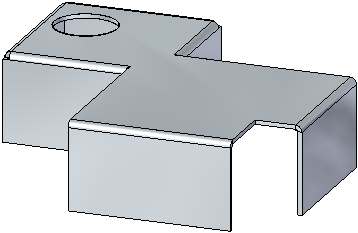

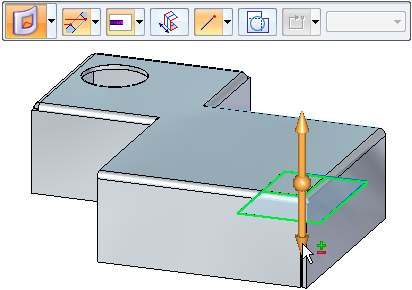

2. 选择显示的两个区域。请注意，已选择切割命令。确保命令条上的其他选项与图中保持一致，然后单击指向下的手柄，如图所示。



3. 单击所示边上的端点以创建切割。



   注释:

   注意，切割的深度由区域下面的竖直距离定义。



创建包络切割

包络切割命令可暂时展平折弯以放置切割。

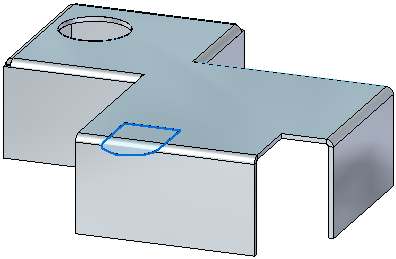

1. 创建一个类似于下图所示的草图。不要将草图从弯边的边处延伸超过 30.00 mm。

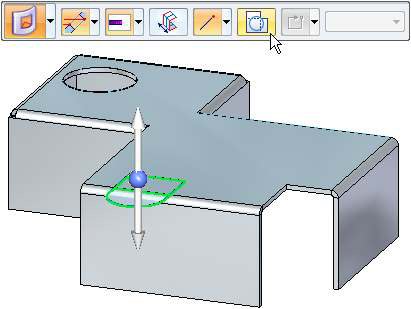

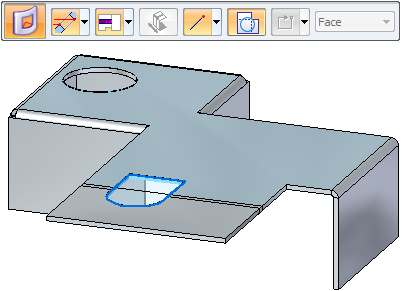

2. 选择显示的两个区域并单击包络切割选项（如图所示）。



3. 选择向下的手柄。零件是展开的，显示包络切割的预览。右键单击以接受。



   显示结果。



4. 关闭钣金文档而不保存。

移动厚度面

1. 单击 应用程序按钮→打开→浏览→tab_move_activity.psm。

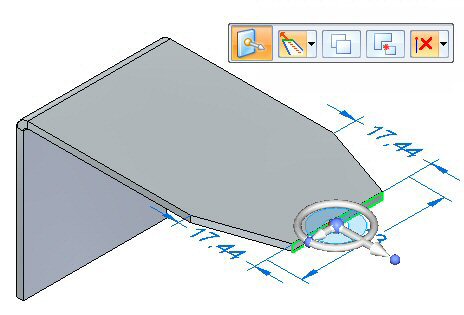

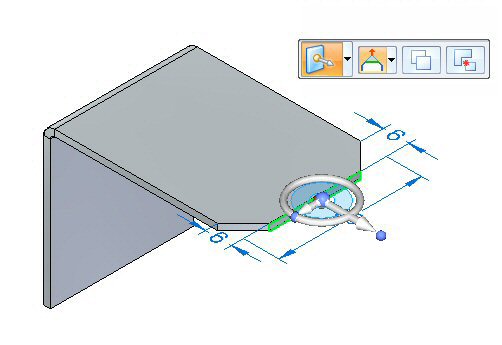

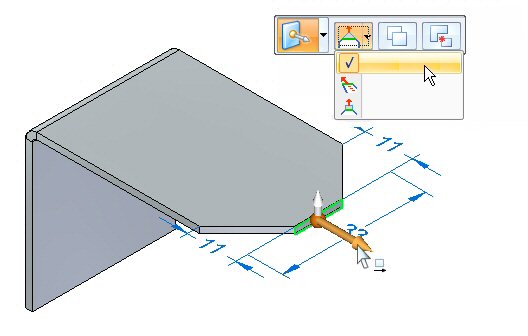

2. 选择所示厚度面的主轴。延伸/修剪选项为默认选项。

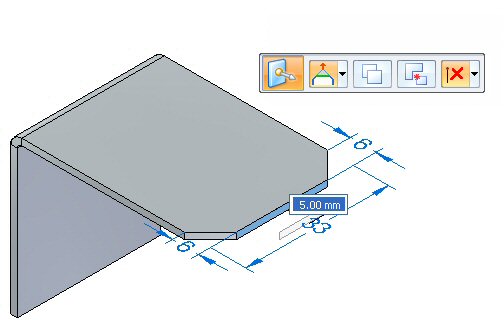

3. 单击主轴，并使其移向折弯处。输入距离 5.00 mm。



   观察行为。厚度面的长度将发生更改，相邻面的方位保持不变。结果如下图所示。

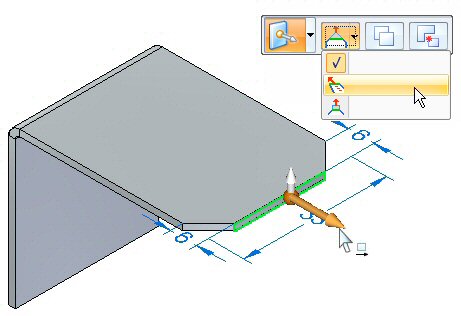

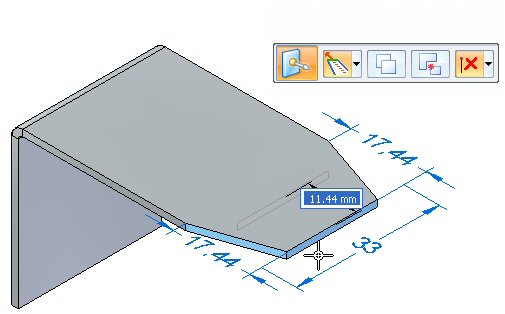

4. 选择主轴和提示选项，如图所示。



5. 输入距离 11.44 mm 以移动厚度面。



   观察行为。厚度面的长度恒定不变，而相邻面的方位改变了。结果如下图所示。

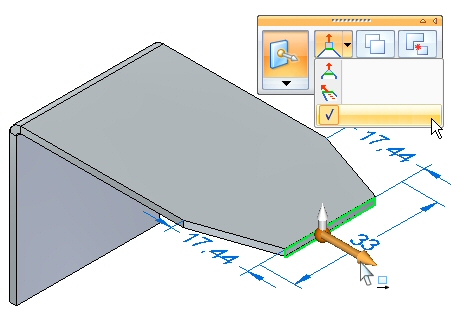

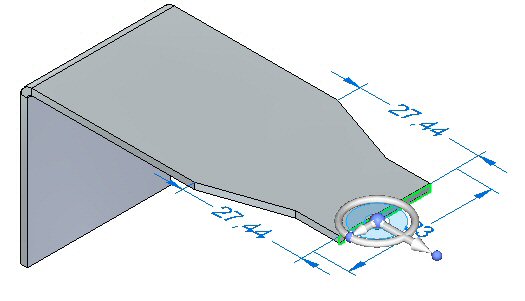

6. 选择主轴和升程选项，如图所示。



7. 输入值 10.00 mm。

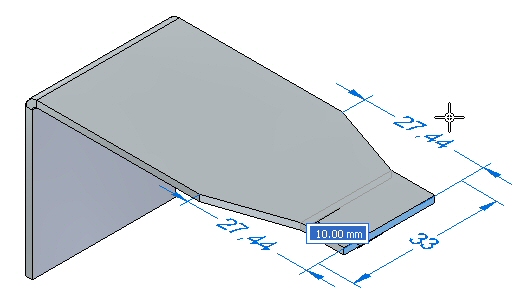

   观察行为。厚度面的长度恒定不变，相邻面的方位也没有改变。平板垂直于厚度面进行延伸。结果如下图所示。



本练习到此结束。关闭钣金文档而不保存。

练习小结

在本练习中，您使用平板创建了钣金基本特征，并在从草图创建平板时增添了材料。区域用于创建切割和包络切割。您已掌握了用于移动厚度面的各个选项。

• 单击本练习窗口右上角的“关闭”按钮。

测试您的知识 - 创建基本特征

回答以下问题：

1. 指出两个可在钣金文档中生成基本特征的命令。

2. 开放除料在钣金文档中是否有效？

3. 钣金中的包络切割是什么？

---
