练习：在轮廓中使用构造元素
在轮廓中使用构造元素
在本练习中，学习在绘制轮廓或草图时使用构造元素以捕捉设计意图。
概述
概述
在本练习中，学习在绘制轮廓或草图时使用构造元素以捕捉设计意图。
目标
完成本练习后，您能够：
-
使用构造元素简化轮廓或草图构造。
-
使用构造元素驱动生成的几何体（除料特征）。
在本练习中，检查零件中的特定特征。在本练习中，您不构造零件，但绘制特征的轮廓。为了简化轮廓创建过程，将在草图绘制环境中使用构造元素。如前所述，构造元素可辅助进行轮廓创建，但在轮廓验证检查期间会被忽略。
构造元素可用作有助于驱动轮廓中其他元素的架构元素。
检查问题
-
检查阵列除料特征 (1)。
四个除料必须都扫掠 90°。必须用腹板较窄的材料覆盖每个除料之间的空隙，以避免断裂。要创建此模型，请使用构造元素定位除料、提供用于扫掠角度的机制，并提供每个除料之间的距离。
创建零件文档
-
新建 ISO 公制零件文档。
-
确保您处于顺序建模环境中。
定义草图平面
-
选择草图命令
。 -
在路径查找器中，关闭基础坐标系的显示 (1)，打开基本参考平面的显示 (2)。
-
选择所示参考平面。
-
在状态栏中，单击平移命令

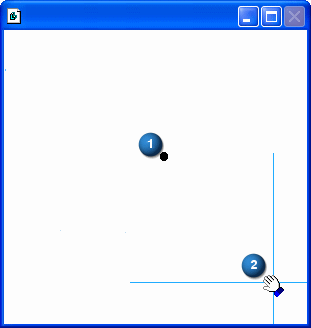

。在参考平面的中心或交点按住鼠标左键。将光标从位置 1 移至“草图”窗口的右下角（位置 2）。此操作会将参考平面移开，并防止在轮廓元素与参考平面之间放置不需要的关系。
构造草图
-
选择直线命令。如图所示，绘制三条直线。
-
如图所示，添加尺寸并编辑尺寸值。
-
使每条直线都成为构造几何体。
在绘图组中，选择构造命令
并选择三条直线中的每条直线。成角直线附加到水平线上的中点处。
-
使用相等关系，使每条成角直线都与水平线相等。
添加直线
-
在绘图组中选择偏置命令。
-
键入 10 作为偏置距离的值。
-
设置偏置选择框中的链选项。
-
如下图所示，偏置两条成角直线。
-
单击接受按钮确认您所做的选择。将光标移至所示“V”形的内部并单击。
使用偏置命令
添加直线。
放置两个圆弧
选择中心和点画圆弧命令
。如下图所示放置两个圆弧。
-
两个圆弧的中心点原点都是水平构造线的中点。
-
小圆弧的点 2 在左侧成角直线上，点 3 在右侧成角直线上。
-
大圆弧的点 2 连接至左侧成角直线的端点，点 3 连接至右侧成角直线的端点。
-
使用智能尺寸对两个圆弧标注尺寸，并将其尺寸值编辑为下图所示的值。
修剪草图元素
-
选择修剪命令
。 -
修剪掉小圆弧下方的偏置直线。修剪的结果如下所示。
关系助手
-
通过围绕元素拖动围栏，选择所有的草图元素。所有选定的草图元素均应以绿色显示。
-
在主页选项卡→相关组中，选择关系助手
。使用显示可变性命令，以确认轮廓是否只有两个自由度。 -
旋转其余两个自由度。

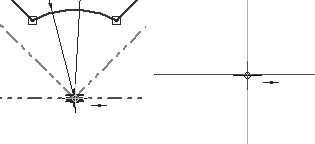

在相关组中，选择连接命令并在水平构造线的中点（如图中左侧所示）与参考平面的中点（如图中右侧所示）之间放置连接关系。此操作将锚定轮廓并消除其余所有自由度。
-
编辑如图所示的尺寸值，然后将其重新更改为原始值。此草图已准备就绪，可在除料等特征功能中使用。
-
本练习到此结束。关闭文件并保存为 cutout.par。
总结
在本练习中，您学习了如何使用构造元素、尺寸和关系来定位轮廓。通过定位构造元素可维护设计意图。构造元素不会成为特征的一部分，但在控制几何体位置时非常有用。
-
单击本练习窗口右上角的关闭按钮。
