练习：从草图构造顺序建模特征


从草图构造顺序建模特征

本练习阐述如何使用草图构造顺序建模特征。

启动练习：从草图构造顺序建模特征。

打开新的零件文件

  1. 打开一个新的 ISO 公制零件文件。

  2. 切换到顺序建模环境。

绘制初始基本形状的草图

  1. 选择草图命令，然后选择基本参考平面前视图 (xz) 作为草图平面。

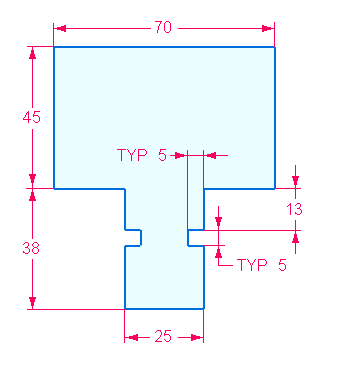

  2. 绘制草图并添加尺寸以创建此基本形状。此草图竖直对称。

  3. 关闭草图。在命令条上，单击完成。

创建基本特征

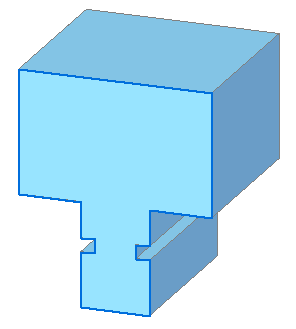

  1. 选择拉伸命令。

  2. 在命令条上，单击从草图选择选项。

  3. 选择草图并右键单击以接受草图。

  4. 在命令条的“距离”字段中键入 65。

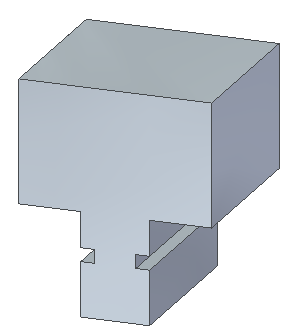

  5. 按所示方式远离草图定位光标，然后单击。

  6. 在路径查找器中，关闭草图的显示。

  7. 单击完成。

从基本特征移除材料

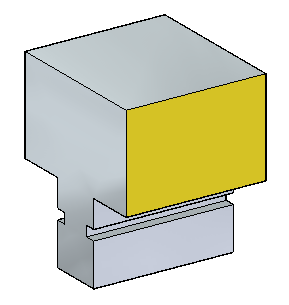

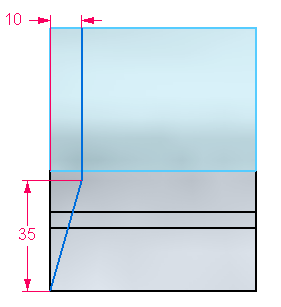

  1. 在零件的侧面，草绘两条直线并添加尺寸标注，如图所示。

  2. 关闭草图，并单击完成。

  3. 选择剪切命令。在剪切命令条上，单击从草图选择和链选项。

  4. 选择这两条直线。在命令条上，单击接受。

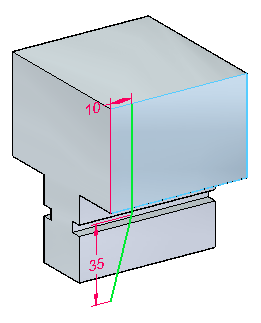

  5. 选择直线朝向零件正面的一侧。

  6. 在命令条上，单击全部穿透选项 。

  7. 当方向箭头指向零件的另一侧时单击。

  8. 单击完成，然后关闭草图。

移除更多材料

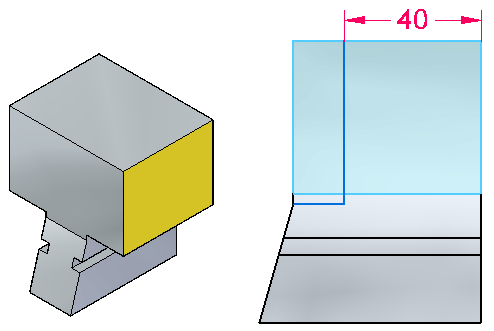

  1. 在侧面上，绘制以下草图。

  2. 关闭草图，并单击完成。

  3. 选择剪切命令。在切割命令条上，单击“选择”选项：链。选择两条线，然后当方向箭头按如图所示方式显示时单击。

  4. 单击全部穿透范围选项。当方向箭头按如图所示方式显示时单击。

  5. 单击完成，然后关闭草图。

注释:

注意，您可能在一个步骤中执行前两次材料移除，将曲线合并到一个草图中并执行了一次剪切。两种方法都行之有效。

移除更多材料

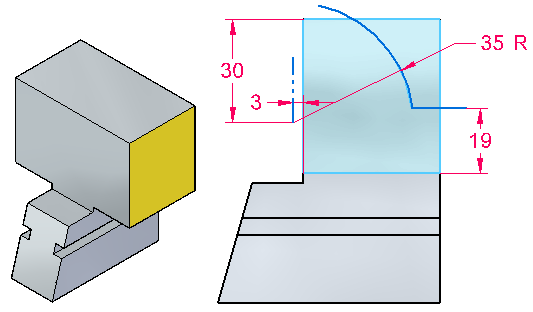

  1. 在侧面上，绘制一个圆弧和两条线，并标注尺寸，如图所示。将竖直线转换为构造线。

  2. 关闭草图，并单击完成。

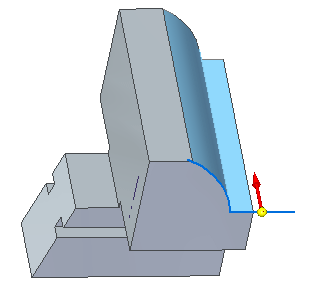

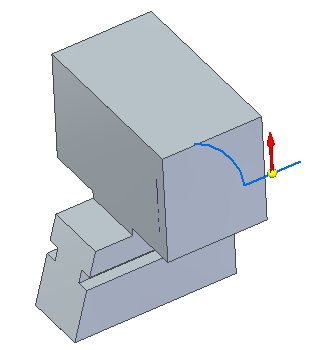

  3. 选择剪切命令。选择水平线和圆弧。在命令条上，单击接受。当方向箭头按如图所示方式显示时单击。将移除草图这一侧上的材料。

  4. 在命令条上，单击全部穿透选项。

  5. 当方向箭头按如图所示方式显示时单击。

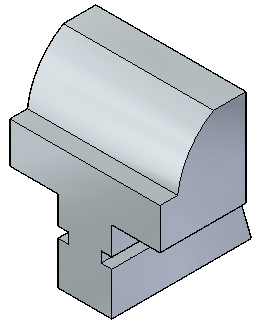

  6. 单击完成，然后关闭草图。

更多修改

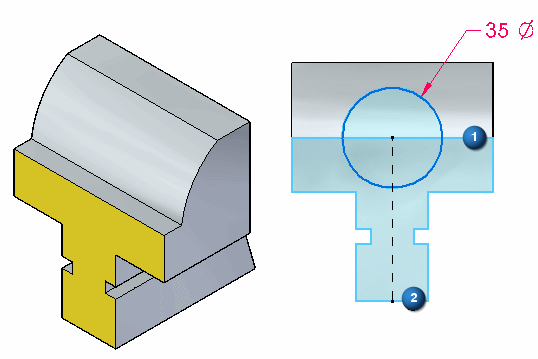

  1. 在所示面上，绘制直径为 35 mm 的圆，该圆居中于边 (2) 中点，且圆心位于边 (1) 上。请不要在直线 (1) 上放置圆心的连接关系。使用水平/竖直关系以及边 (1) 的端点。

  2. 关闭草图，并单击完成。

  3. 选择拉伸命令。单击从草图选择选项。

  4. 选择草图并右键单击以接受。

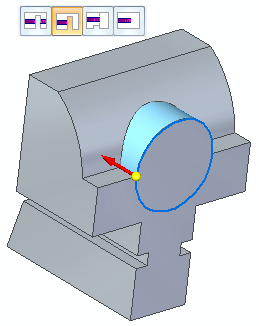

  5. 在命令条上，单击穿过下一个选项。如图所示定位方向箭头并单击。

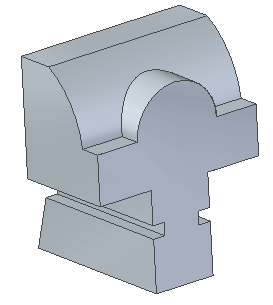

  6. 单击完成，然后关闭草图。

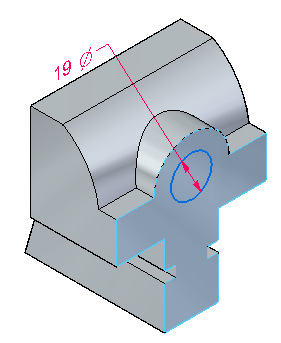

  7. 绘制直径为 19 mm 且与上一个圆形特征同心的圆，然后创建一个深度为 30 mm 的切割。

  8. 选择由此圆形成的区域，并移除深度为 30 毫米的材料。

  9. 关闭所有草图。

  10. 保存并关闭此文件。

总结

在本练习中，通过使用所掌握的从基本特征添料和除料技术，创建了一个新零件。
