练习：应用草图关系（对称）

应用草图关系（对称）

在本练习中，学习在轮廓/草图环境中使用对称关系。

单击此处下载练习文件。

启动练习：应用草图关系（对称）。

打开零件文件

在本练习中，在轮廓/草图环境中使用对称关系。

• 打开 sketch_b1.par。



添加构造元素

1. 在窗口中选择草图，然后单击编辑轮廓命令 (1)。



2. 如图所示放置直线。这些直线与圆心和参考平面的中心相连。



3. 将这两条直线更改为构造元素。在绘图组中，选择构造命令 。选择刚刚放置的两条直线。



4. 如图所示对圆和直线标注尺寸。



放置圆草图元素

在大圆的其余三个象限中放置六个圆。

• 如图所示放置圆。位置和尺寸并不重要。放置圆时，务必不要从其他几何体中选取任何关系。如果在此方面出现问题，请在大圆外放置一个圆，然后将其拖动到大圆内。



在圆之间应用对称关系

1. 在相关组中，选择对称关系命令 。

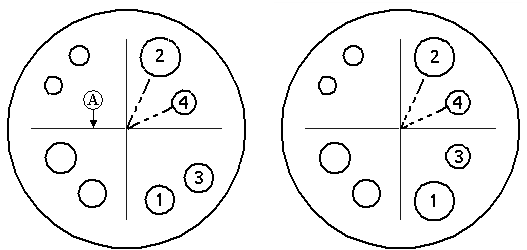

2. 单击水平参考平面 (A)。单击圆 (1)，然后单击圆 (2)。现在，圆 (1) 与圆 (2) 对称。单击圆 (3)，然后单击圆 (4)。现在，圆 (3) 与圆 (4) 对称。



3. 使用竖直参考平面作为对称轴，对其余的圆应用对称关系。为了执行此操作，您必须选择新对称轴。选择对称轴命令 。

4. 单击竖直参考平面。

5. 选择对称关系命令，然后单击其余的圆以应用对称性，如图所示。



编辑尺寸

编辑尺寸并观察结果。

1. 将成角构造线的尺寸 40 编辑为 50。

2. 将两个 25°的尺寸都编辑为 30°。

3. 将直径 15 编辑为 10。



4. 选择关闭草图命令。在命令条上，单击完成。

5. 关闭文件而不保存。本练习到此结束。

总结

在本练习中，您学会了如何使用尺寸和关系来定位包含内部特征的轮廓。关系用于根据彼此之间的相对关系来放置各个特征。通过变化尺寸，可以控制内部特征的尺寸和位置并维护设计意图。
