练习：应用草图关系（共线、平行、相等）


应用草图关系（共线、平行、相等）

在本练习中，学习在轮廓/草图环境中使用更多关系。

本练习包含共线、平行和相等关系。

单击此处下载练习文件。

启动练习：应用草图关系（共线、平行、相等）。

打开零件文件

在本练习中，学习在轮廓/草图环境中使用更多关系。

本练习涵盖共线、平行和相等草图关系。

应用关系

    应用关系以控制 E 形。

    注释:

    不使用任何水平/竖直关系。这样就可以按任意角度旋转草图并保持 E 形。

  1. 在路径查找器中，右键单击名为 Sketch A 的草图。在快捷菜单上，选择编辑轮廓命令。

  2. 通过应用平行关系来定义形状。选择的第一个元素将与选择的第二个元素平行。在相关组中，选择平行命令 。

  3. 如下所述选择线段。

    • 单击 (3)，然后单击 (1)。

    • 单击 (5)，然后单击 (1)。

    • 单击 (7)，然后单击 (1)。

    • 单击 (9)，然后单击 (1)。

    • 单击 (11)，然后单击 (1)。

继续添加平行关系

继续为其余的线段添加平行关系。

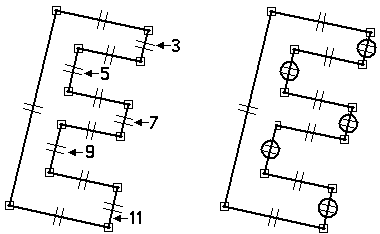

应用共线关系

    应用共线关系以对齐线段。选择的第一条线段将与选择的第二条线段共线。

  1. 选择共线命令 。

  2. 选择如图所示的线段。

    • 单击 (7)，然后单击 (11)。

    • 单击 (3)，然后单击 (11)。

    • 单击 (5)，然后单击 (9)。

应用相等关系

    应用相等关系以控制 E 形的厚度。

  1. 选择相等命令 。

  2. 选择的第一条线段将与选择的第二条线段相等。

    • 单击线段 (5)，然后单击线段 (3)。

    • 单击线段 (7)，然后单击线段 (3)。

    • 单击线段 (9)，然后单击线段 (3)。

    • 单击线段 (11)，然后单击线段 (3)。

添加尺寸约束

    添加尺寸约束以完成 E 形。

  1. 选择智能尺寸命令 。

  2. 如图所示，为直线标注尺寸。此时，值并不重要。

  3. 选择间距命令 。

  4. 在命令条上，单击用 2 点选项。

  5. 如图所示，为两条线段标注尺寸。单击直线（不单击端点或中点）。

  6. 选择智能尺寸命令，并如图所示为线段标注尺寸。

对齐草图

    将左侧线段的中点与参考平面的中心对齐。

  1. 选择水平/竖直命令 。

  2. 如图所示，单击左侧线段的中点。

  3. 如图所示，单击参考平面边的中点。

  4. 左侧线段的中点将与参考平面的中心对齐。

编辑尺寸

    编辑尺寸以完成 E 形。

  1. 编辑尺寸，如图所示。

    • 尺寸 (1) = 200

    • 尺寸 (2) = 50

    • 尺寸 (3) = 尺寸 (2)

      注释:
      如何使两个尺寸相等
      步骤 1.

      右键单击尺寸 (3)。
      步骤 2.

      在快捷菜单上，选择编辑公式命令。
      步骤 3.

      在编辑公式命令条上的“公式”字段中键入 =，然后单击尺寸 (2)。
      步骤 4.

      单击接受按钮。
      步骤 5.

      单击选择工具以结束“编辑公式”。

  2. 结果应如下所示。

添加角度尺寸

    添加角度尺寸，以控制相对于水平参考平面的形状和方位。

  1. 选择夹角命令 。

  2. 通过单击两条直线（不选择任何关键点）如图所示放置尺寸。

  3. 在水平参考平面与底部线段之间放置一个角度尺寸，以控制 E 形方位。首先右键单击以重新启动夹角命令。如图所示，单击水平参考平面和底部线段（同样不单击任何关键点）。

编辑角度尺寸

    编辑角度尺寸，以观察对形状和方位的控制。

  1. 方位角 = 45，形状角 = 90

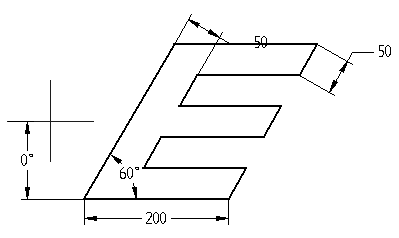

  2. 方位角 = 0，形状角 = 60

  3. 单击关闭草图。在命令条上，单击完成。本练习到此结束。

总结

在本练习中，您学会了如何使用尺寸和关系来定位包含内部特征的轮廓。关系用于根据彼此之间的相对关系来放置各个特征。通过变化尺寸，可以控制内部特征的尺寸和位置并维护设计意图。
