练习：创建同步建模基本旋转特征
创建同步建模基本旋转特征
概述
本练习演示了使用旋转命令来创建零件模型的流程。
目标

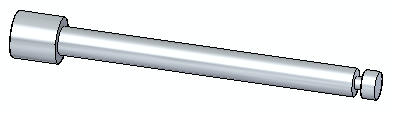

创建一个夹钉，从而了解“旋转”命令在基本特征构造中的用途。
在本练习中，您将：
-
创建由草图元素组成的区域。
-
使用“选择”工具来调用旋转命令。
注释:
如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。
打开新的 ISO 公制零件文件
-
新建 ISO 公制零件文件。
绘制初始基本形状的草图
-

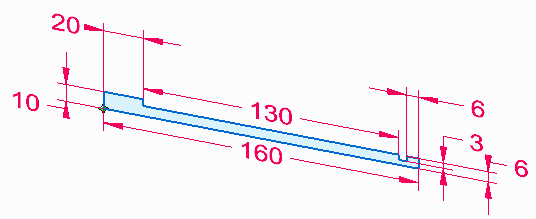

绘制以下草图并标注尺寸。
创建基本特征
-

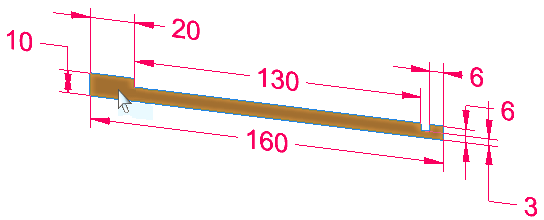

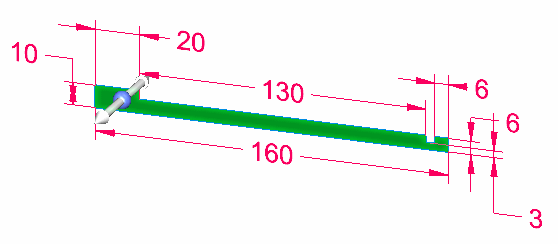

选择区域。
-

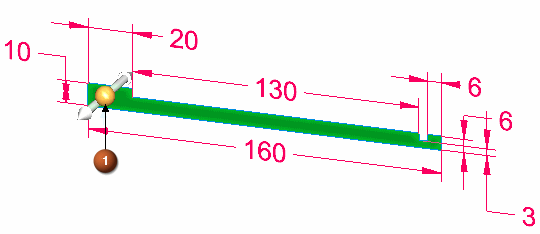

单击拉伸手柄圆点 (1) 并将其拖至边 (2)。

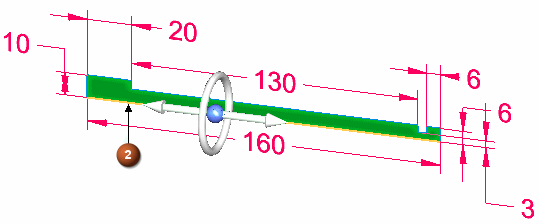

拉伸手柄变为旋转手柄。边 (2) 为旋转轴。
-

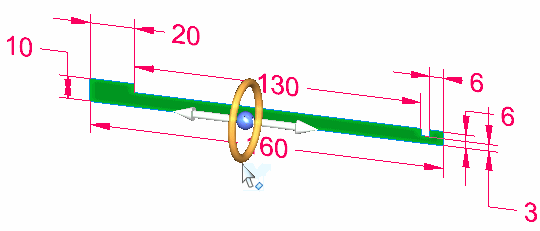

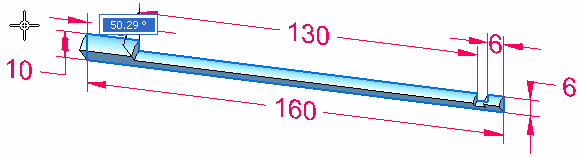

单击环面以启动旋转延伸定义。
几何体动态地附在光标上。
-

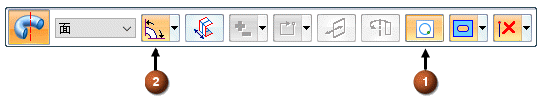

在命令条上，选择实时剖面选项 (1) 来将其关闭。
打开 360° 范围选项 (2)。
-
保存并关闭文件。
总结

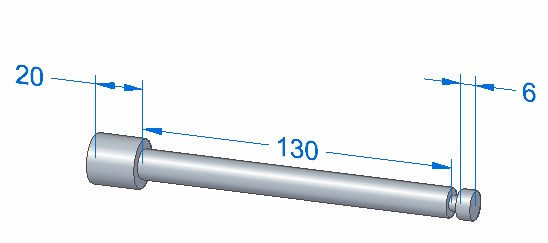

在本练习中，您已掌握如何创建旋转基本特征。创建了一个草图并为其标注了尺寸。已将区域旋转，并且草图尺寸已迁移到基本特征。将拉伸手柄拖动到边时，它将更改为旋转手柄。
-
单击本练习窗口右上角的关闭按钮。
