练习：创建基本拉伸同步特征


创建基本拉伸同步特征

概述

本练习演示了模型中的初始实体这样一个基本特征的创建流程。

目标

创建一个钳座，从而了解基本特征构造中所用的技术。

在本练习中，您将：

  • 创建由草图元素组成的区域。

  • 使用选择工具来定义初始实体形状。

启动练习：创建基本拉伸同步特征。

注释:

如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。

新建 ISO 零件文件
注释:

必须在同步建模环境中完成本练习。

这些说明中所用的白色 QY CAD 背景可能与所显示的不同。

  1. 启动 QY CAD。

  2. 在应用程序菜单上，单击新建→ISO 公制零件。

绘制初始横截面形状

  1. 在主页选项卡→绘图组→按中心创建矩形列表中，选择 2 点创建矩形命令。

  2. 悬停在 XZ 平面上，然后单击锁定。

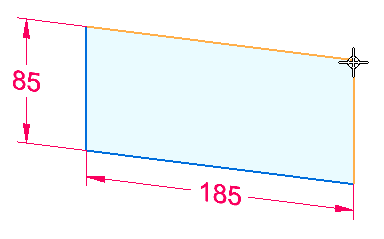

  3. 绘制草图并放置所示尺寸。

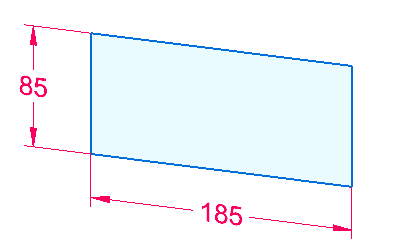

  4. 绘制草图并放置所示尺寸。

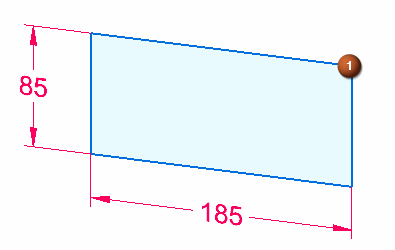

  5. 在拐角 (1) 放置圆角。在主页选项卡→绘图组中，选择圆角命令。

  6. 在拐角 (1) 上悬停光标，然后在两条直线均高亮显示时单击。

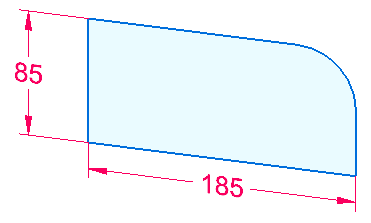

  7. 在圆角命令条上的半径框 (2) 中键入 40。

创建基本特征

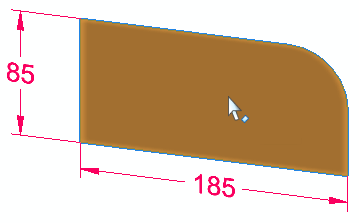

  1. 选择圆角和四条线所包围的区域。

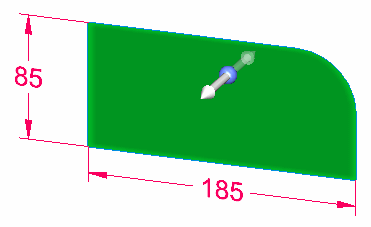

  2. 选择拉伸手柄。

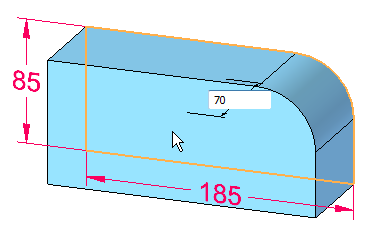

  3. 通过在动态编辑框中键入 70 mm 并按 Tab 键定义拉伸延伸。定位光标以延展至所显示的一侧。

    注释:

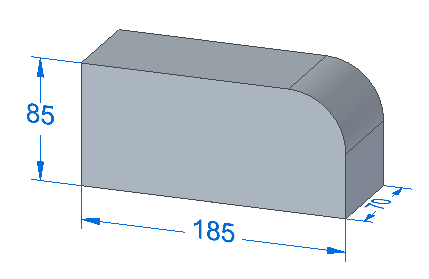

    请注意，草图尺寸将迁徙到基本特征。

  4. 保存此文件。您将继续在此文件中工作，直到完成本课程。

总结

在本练习中，您已掌握如何创建基本特征。创建了一个草图并为其标注了尺寸。将区域拉伸，并且使草图尺寸迁移到此基本特征。基本特征准备好添加或移除材料，以创建所需的零件。
