练习：拆离和附加特征

拆离和附加特征

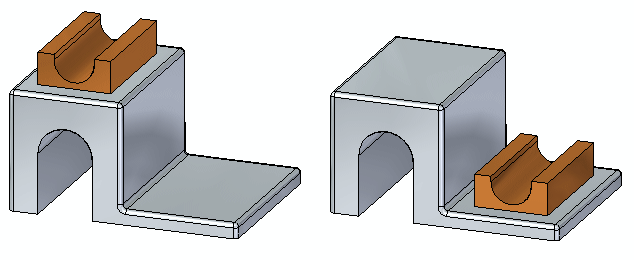

本练习将指导您完成拆离已拉伸特征并将所复制特征附加到模型上新位置的过程。

单击此处下载练习文件。

启动练习：拆离和附加特征。

打开练习文件

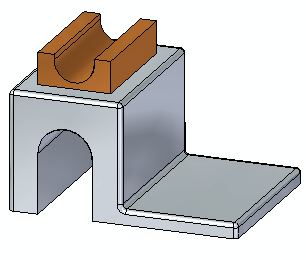

• 打开 detach_a.par。



选择要拆离的特征

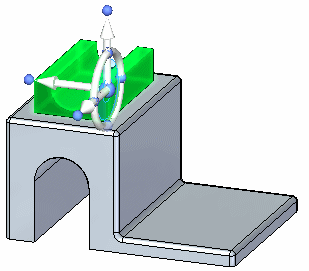

• 在路径查找器上单击名为拉伸 2 的特征。



暂停设计意图选项

使用几何关系自学课程中介绍了如何使用设计意图面板。目前在移动除料特征时，只需要在设计意图面板中暂停设计意图设置。这样可确保模型中没有其他面参与移动。

• 在设计意图面板上，取消选中设计意图 (1) 选项。



定位方向盘原点

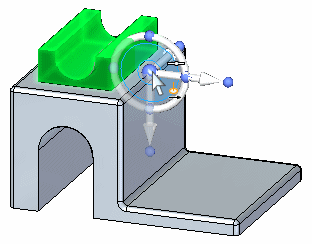

• 将方向盘原点拖动到显示的边中点。



移动特征

1. 在命令条上，选择拆离选项。

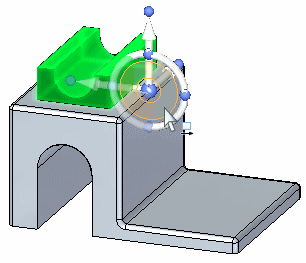

2. 单击方向盘工具平面以启动移动。

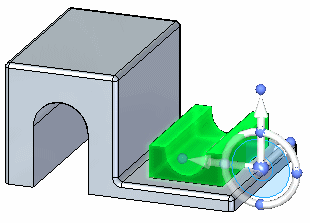

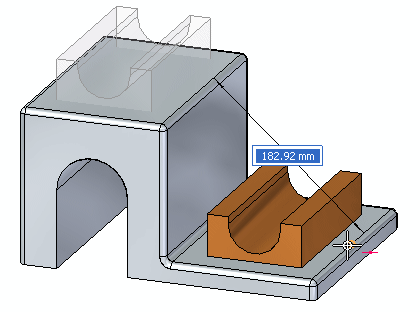

3. 选择显示的边中点以完成移动。

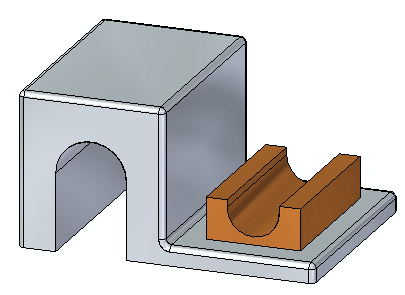

附加特征

• 在零件窗口中右键单击并选择附加命令。



总结

在本练习中，您学会了如何拆离特征，将其移动到新位置，以及随后将该特征附加到模型。该过程类似于复制并粘贴过程。

• 单击本练习窗口右上角的关闭按钮。

---
