练习：实时剖面

实时剖面

本练习将指导您完成通过模型来创建实时剖面的过程。模型可通过操控实时剖面边来修改。

单击此处下载练习文件。

启动练习：实时剖面。

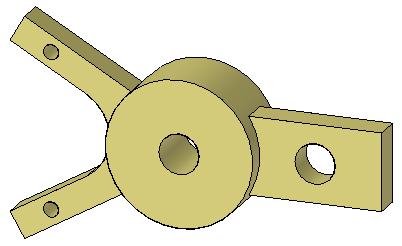

打开练习文件

• 打开 live_section.par。



创建剖切平面

1. 在主页选项卡→平面组中，选择重合平面命令。



2. 选择所显示的平面。

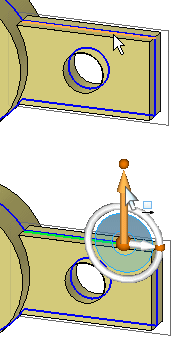

3. 将重合平面移到显示的边的中点。

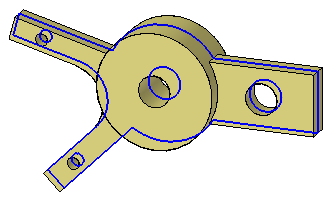

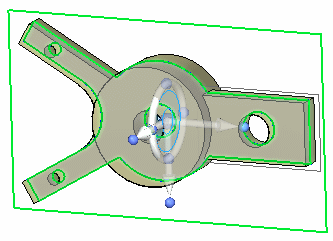

创建实时剖面

1. 在曲面处理选项卡→剖面组中，选择实时剖面命令 。

2. 选择在上一个步骤中创建的平面以定义实时剖面。





3. 此时，如果需要的话，可以使用方向盘移动实时剖面。

4. 按 Esc 键以结束实时剖面命令。



5. 注意，路径查找器中会出现一个实时剖面收集器。可以使用复选框控制实时剖面的显示。

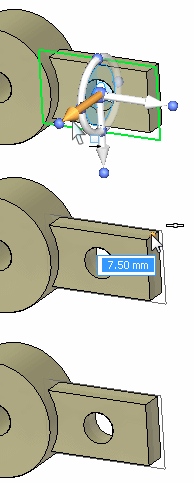

移动面

您可以不选择移动一个面，而是选择移动由穿过面的剖面所产生的边。移动边等同于移动面。

• 选择显示的边，然后移动以观察行为。



  动态移动边，但不要单击它。按 Esc 键结束移动操作。再次按 Esc 键清除所选边。

  注释:

  边可以执行其父面可以执行的所有操作（例如：尺寸、旋转、删除）。

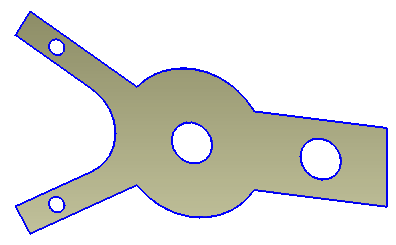

通过操纵实时剖面修改模型形状

操纵实时剖面时不必显示模型。关闭模型的显示。

1. 在零件窗口中右键单击，并在快捷菜单上选择全部隐藏→设计体。同时隐藏所有参考平面。

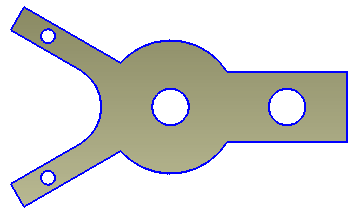

2. 将显示更改为前视图。请按 Ctrl+F。

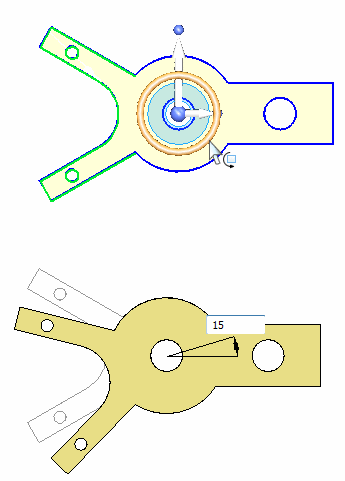

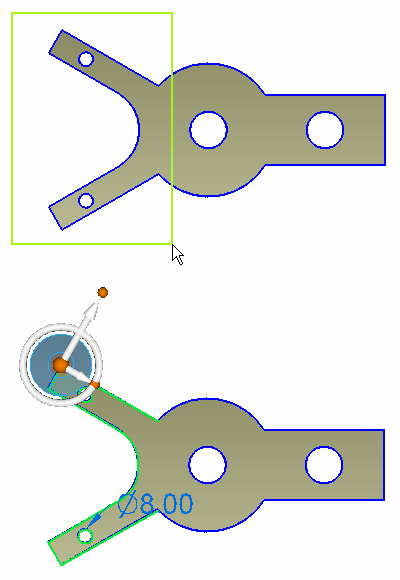

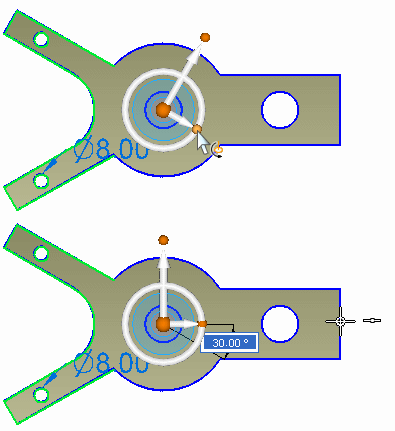

3. 将左边的两个臂围绕中心孔旋转 15°。使用围栏选择所示的实时剖面边。

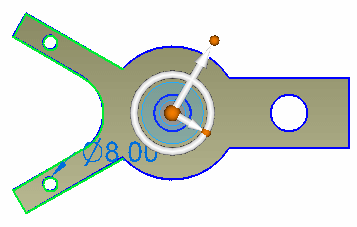

4. 将方向盘原点移到孔的中心，如图所示。



5. 更改方向盘的方向。单击显示的旋钮，然后单击右边的中点。



6. 单击环面。键入 15 并按下 Enter 键。

   注释:

   如果旋转期间出现错误，请在设计意图面板中取消选中设计意图选项。





7. 按 Esc 键，结束移动命令。

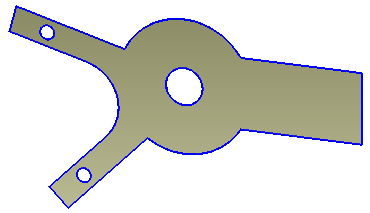

观察模型更改

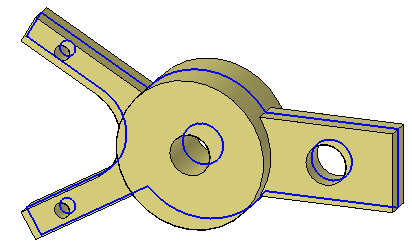

1. 更改为斜二测视图。

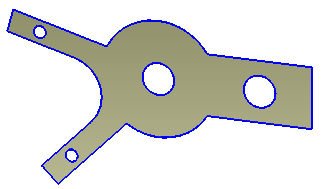

2. 在快捷菜单上，打开设计体的显示。注意，模型随着对实时剖面做出的修改而更改。

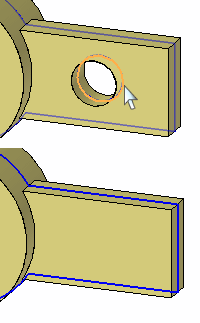

删除面

• 单击显示的圆形边，并按 Delete 键。



  删除实时剖面圆形边等同于删除圆形面。

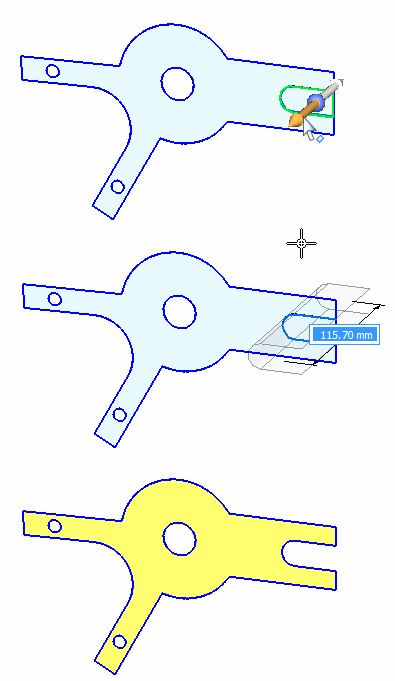

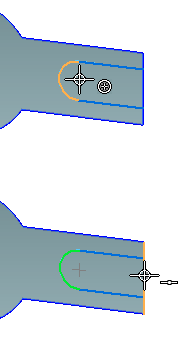

移除材料以创建插槽

1. 关闭设计体显示。

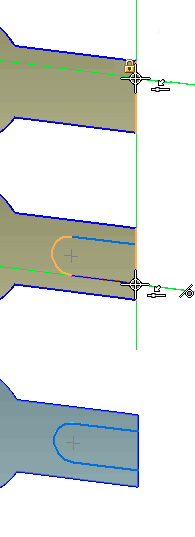

2. 绘制包含两条直线和一个圆弧的草图。选择直线命令，并单击右剖面边。



3. 将圆心与右边的中点对齐。



4. 选择显示的区域。

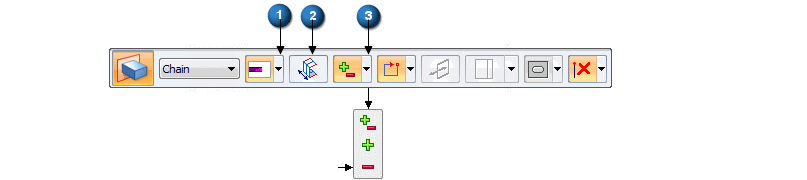

5. 在命令条上，单击 (1) 设置贯通范围选项，单击 (2) 设置对称范围，单击 (3) 设置移除材料选项。



6. 单击方向手柄，并动态拖动以超出零件的宽度。



更改显示以观察更改

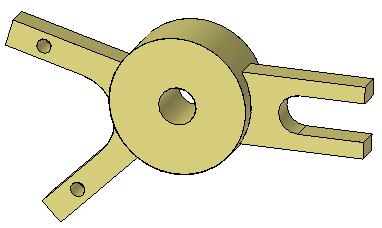

1. 打开设计体。



2. 在路径查找器中关闭实时剖面显示。



   本练习到此结束。

总结

在本练习中，您已学会如何创建实时剖面。实时剖面命令创建用户定义的平面与设计体相交的边。每个实时剖面边在模型中表示面。可以选择面或实时剖面边以修改模型。

• 单击本练习窗口右上角的关闭按钮。

---
