练习：复制、旋转和附加特征到新位置


复制、旋转和附加特征到新位置

本练习将指导您完成复制特征、将特征对齐到有角度面以及将特征定位在模型上的过程。练习中将使用两种方法。

单击此处下载练习文件。

启动练习：复制、旋转和附加特征到新位置。

打开练习文件
方法一概述

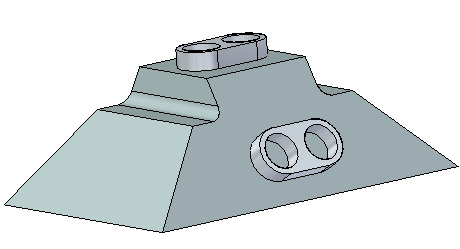

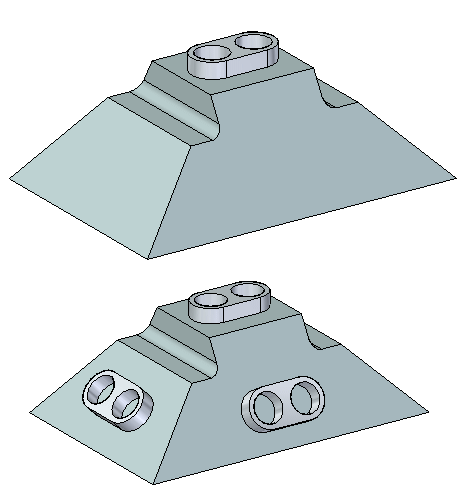

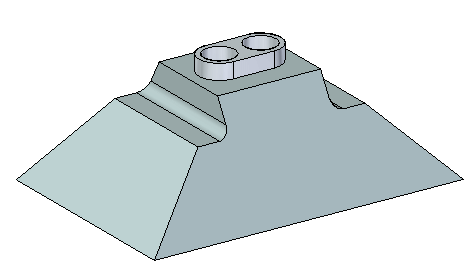

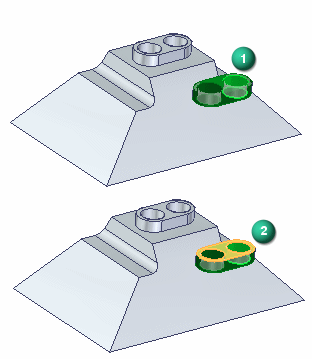

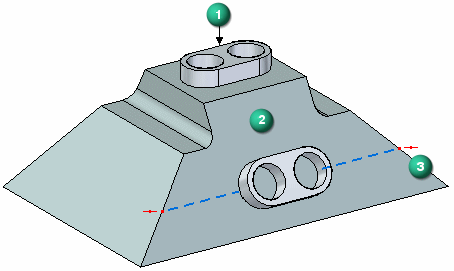

使用命令条上的复制选项。使用平行关系命令对齐特征。使用方向盘定位特征。将特征 (1) 复制到面 (2) 上。使特征在面 (2) 上居中，其特征孔与边 (3) 的中点对齐。

选择特征

  1. 在路径查找器上选择名为拉伸 1 的特征。

  2. 在命令条上，选择复制选项。

暂停设计意图选项

使用几何关系自学课程中介绍了如何使用设计意图面板。目前在移动除料特征时，只需要在设计意图面板中暂停设计意图设置。这样可确保模型中没有其他面参与移动。

移动复制的特征

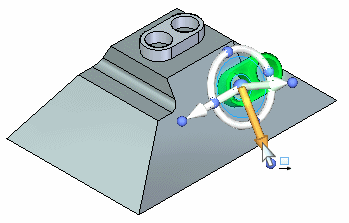

  1. 单击轴以启动移动命令。

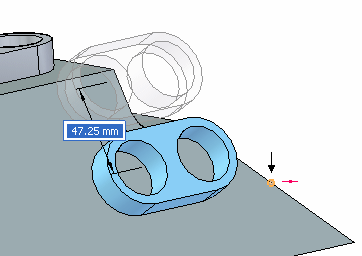

  2. 在动态编辑框中键入 125，然后按 Enter 键。

将特征对齐到有角度的面

  1. 在主页选项卡→面相关组中，选择平行关系命令 。

    注释:

    处理面关系课程中介绍了面关系命令。使用该命令来更改复制特征的角度。可以使用方向盘来旋转特征，但是需要知道面的角度。平行关系命令是一个比较简单的步骤。

  2. 在平行命令条上，确保设置了单对齐选项 。

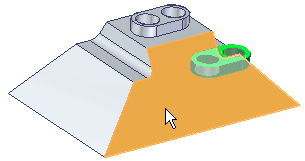

  3. 选择平行命令时，面 (1) 为种子面。选择面 (2) 来重新定义种子面。

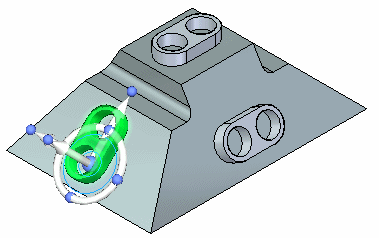

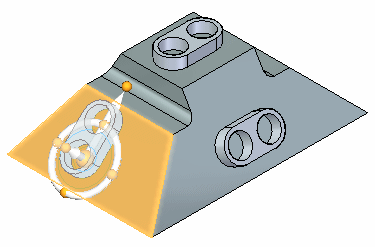

    选择有角度的面。

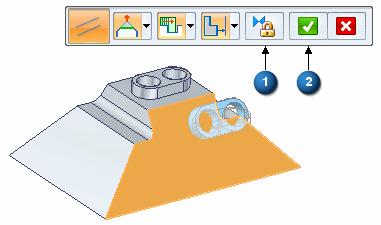

  4. 关闭持久选项 (1) 并单击命令条上的接受按钮 (2)。按 Esc 键。

    特征将与有角度的面平行对齐。

定位特征

    第一次移动会使特征与边的中点对齐。

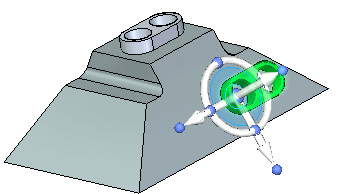

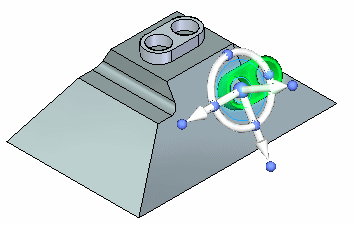

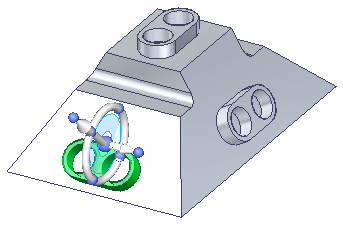

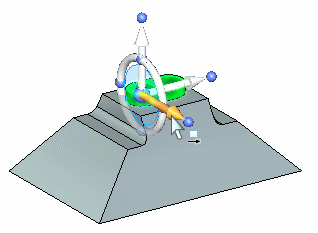

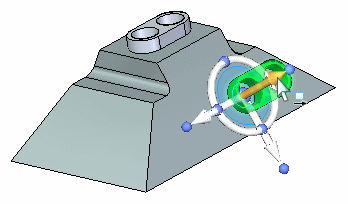

  1. 将方向盘原点移到某一圆柱面的中心，如图所示。

  2. 单击所显示的轴。

    选择所显示的边的中点。

    注释:

    如果不能在边上定位中点，请确保所有关键点选项已开启。

  3. 第二次移动会使特征的底部与面对齐。

    将方向盘原点移到特征底部的任意点处。

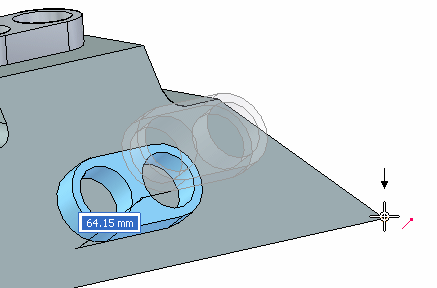

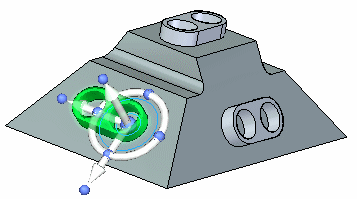

  4. 单击轴，然后选择所显示的端点。

附加特征
方法二概述

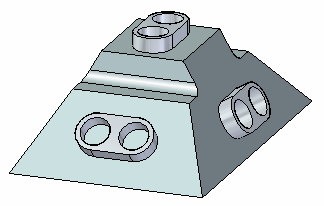

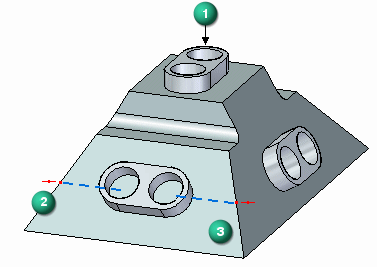

使用复制到剪贴板和从剪贴板粘贴命令。使用快捷键 Ctrl+C（复制）和 Ctrl+V（粘贴）。使用 F3 键对齐特征。使用方向盘定位特征。将特征 (1) 复制到面 (3) 上。使特征在面 (3) 上居中，其特征孔与边 (2) 的中点对齐。

要将所选特征复制到剪贴板，请按 Crtl+C。

要从剪贴板粘贴特征，请按 Crtl+V。

您也可以从主页选项卡→剪贴板组中选择这些命令。

选择要复制的特征

  1. 在路径查找器上选择名为拉伸 1 的特征。

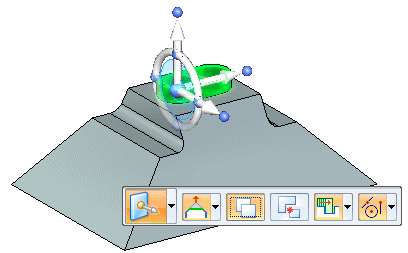

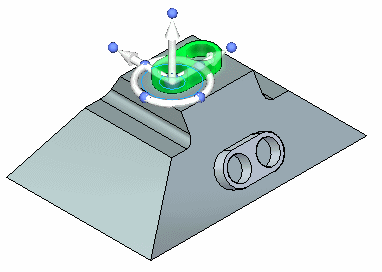

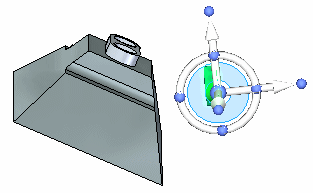

  2. 将方向盘原点定位到特征底部的任意点处。这将在特征对齐到有角度的目标面时发挥作用。请确保垂直轴指向如图所示的方向。

    注释:

    垂直轴的方向与粘贴面垂直。

复制并粘贴特征

  1. 按 Ctrl+C 可将选定特征复制到剪贴板。

  2. 按 Ctrl+V 可粘贴特征。特征将附在光标上。

  3. 将光标拖到所显示的面上。

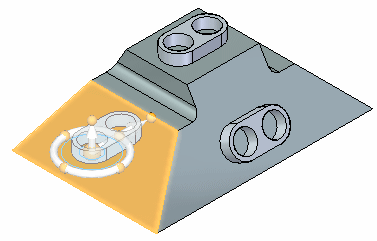

  4. 按 F3 键可将方向盘面以共面的方式对齐到有角度的面。这就是在前面的步骤中将方向盘定位到特征底部某一点处的原因。

  5. 单击以放置特征。

旋转特征

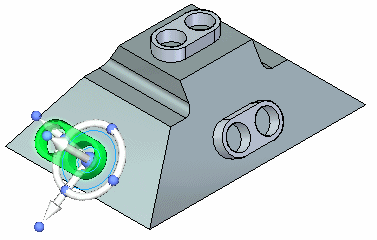

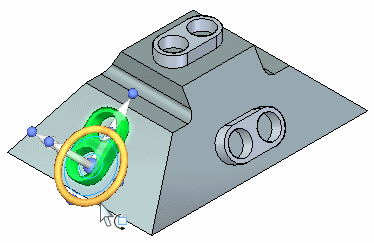

  1. 如图所示定位转向，并单击方向盘环面。

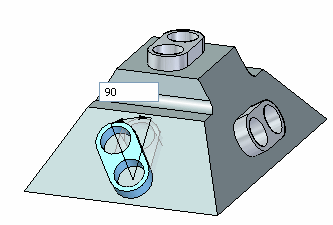

  2. 在动态编辑框中键入 90，然后按 Enter 键。

将特征置于面的中心

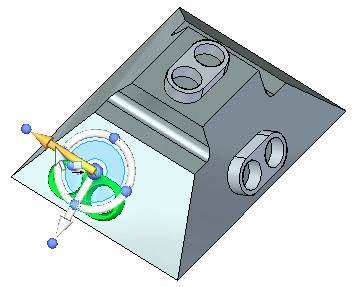

  1. 将方向盘原点移到特征上某一线性边的中点。

  2. 单击所显示的轴以定义移动方向。

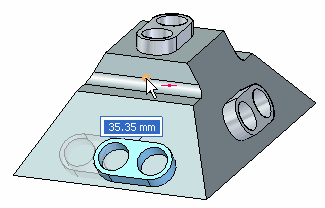

  3. 单击显示的边中点。

将特征中心与边的中点对齐

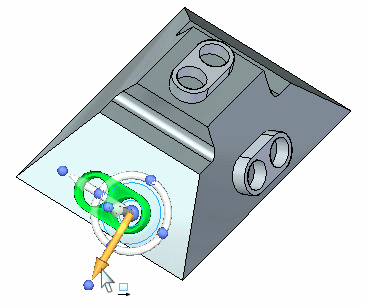

  1. 将方向盘原点移动到特征上的圆柱面的中心，然后单击所示的轴以定义移动方向。

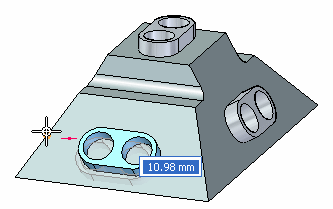

  2. 单击边的中点。

将特征附加到模型
总结

在本练习中，您学会了如何复制、对齐和定位特征。这里展示的两种方法可以协助您了解复制几何体的一些有效工具。
