练习：干涉检查
练习：干涉检查
概述
-
在本练习中，您将学习如何：
-
使用干涉检查和测量工具来确定零件相互干涉的位置。
-
编辑零件形状以更正引起干涉的零件。
-
编辑零件关系。
-
打开装配并分析干涉
-

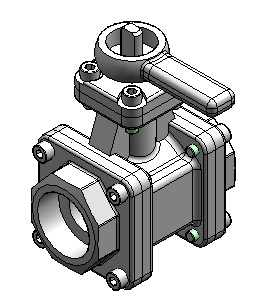

打开装配 ball_valve.asm 并激活其中的所有零件，该装配位于练习文件所在的文件夹中。
-
选择检查选项卡→评估组→检查干涉命令
。 -
单击干涉选项。
-

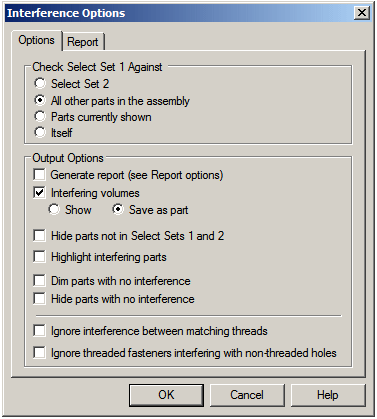

在选项选项卡上，如图所示对选项进行设置，然后单击确定。
-

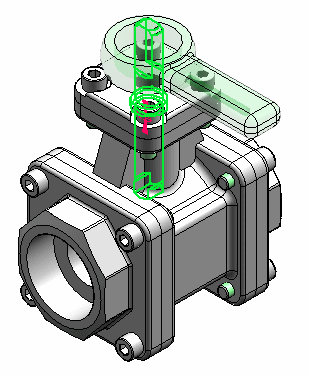

对于选择集 1，请在路径查找器中选择子装配 handle and ball.asm。接受选择项。
-
单击处理。
注释:新零件放置在路径查找器中的列表底部。此零件表示干涉的体积。干涉表示为一个构造曲面。在主页选项卡上使用选择工具，右键单击新零件，并确保通过选择显示/隐藏部件构造曲面显示构造曲面。
-

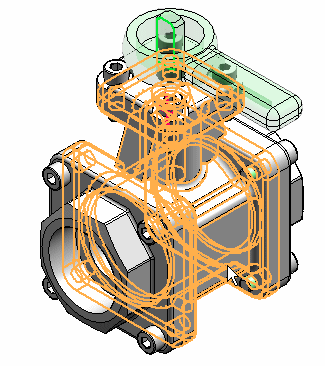

单击选择工具，然后选择干涉零件以在装配窗口中高亮显示干涉体积。
打开装配并检查相邻零件之间是否存在干涉。一旦发现干涉，则创建表示干涉的体积作为曲面特征。
查找干涉
-
使用可见边和隐藏边命令
对装配进行着色。 -

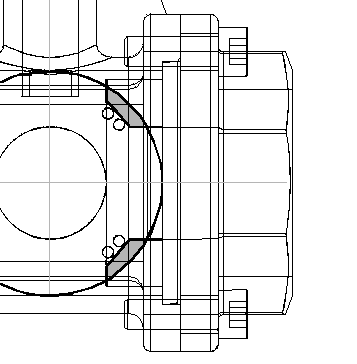

在键盘上按 Ctrl+R 将装配旋转为右视图。使用缩放区域命令以更好地查看干涉。
高亮显示的干涉介于球体与端盖之间。修改端盖以移除此干涉。
测量干涉
-
右键单击路径查找器中的 Interference1.par 并选择仅显示。
-
选择检查选项卡→3D 测量组→查询元素命令
。将类型设为仅曲面。 -

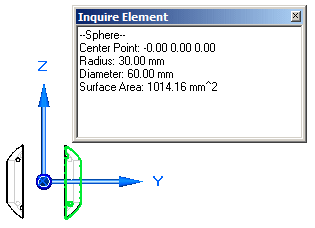

选择球体的外半径。
-
请注意，半径为 30 mm。修改端盖后记住此值。关闭查询元素对话框。
-
右键单击路径查找器中的 valve_endcap.par:2 并选择显示。
-

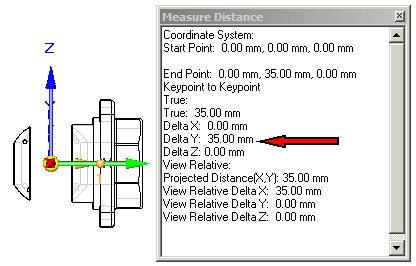

选择检查选项卡→3D 测量组→测量距离命令。使用关键点，测量球半径到端盖贴合面上中点的距离。要选择球的中心，则选择显示的圆形边，然后选择所显示的端盖面。
-
请注意，距离值为 35 mm。编辑端盖时记住此值。关闭测量距离对话框。
-
单击选择工具命令，在路径查找器中右键单击名为 valve_endcap.par:2 的右侧端盖，然后单击编辑。
-
在键盘上按 CTRL+I 返回到正等测图。
-
选择视图选项卡→显示组→隐藏上一层命令
。 -
在特征路径查找器中的列表底部，选择旋转拉伸。
-
在命令条中，单击动态编辑按钮
。 -
在轮廓上选择尺寸 40 mm，然后将其改为 35 mm。
-
在主页选项卡上，单击关闭并返回
。 -
显示装配中的所有零件。
-
单击选择工具命令，然后在装配路径查找器中高亮显示干涉零件。按 Delete 键。
-
对手柄子装配和所有其他零件运行干涉检查。应该不会找到任何干涉。
-
保存文件。
测量元素有助于决定如何修改其中一个零件。
解锁手柄并重定位
-
在装配路径查找器中，选择 handle and ball.asm 子装配。
-
在装配路径查找器的下部窗格中，单击轴对齐关系。
-
在命令条中，单击解锁旋转
，然后单击确定。请注意，由原始插入关系使用的固定偏置已不存在。 -
单击编辑定义
。 -
在命令条上，将关系类型设置为角度关系
。 -

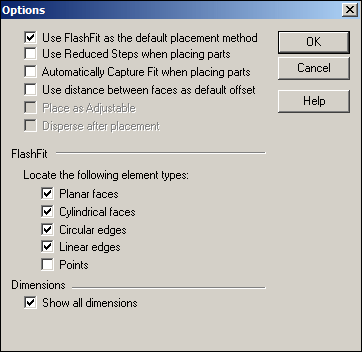

单击选项按钮
。注释:确保清除了简化步骤选项。
-

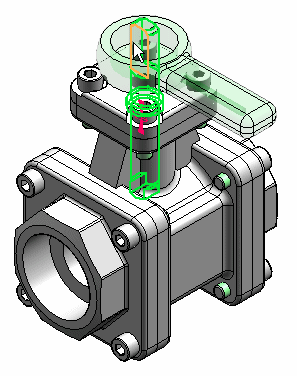

使用快速选取，选择 valve_shaft.par:1。
注释:如果在选取 valve_shaft.par:1 时遇到问题，则它可能在子装配中不处于活动状态。使用命令条上的激活按钮。
-
选择轴的左平面侧。
-
选择主外壳。
-

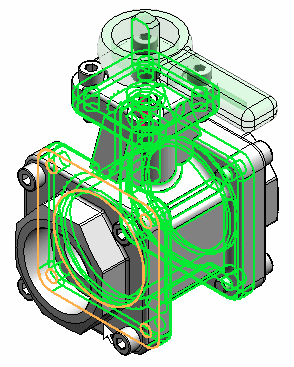

选择外壳的左侧。
-
键入 45° 作为旋转角度。
-
选择阀门的顶面作为测量角度的平面。
-

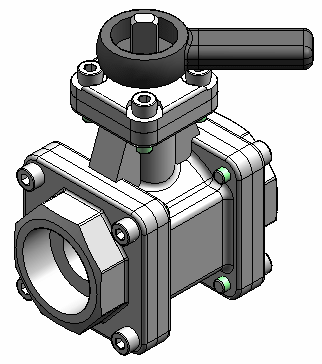

更改角度值并观察手柄和球体子装配的旋转。
-
保存并关闭文件。本练习到此结束。
由于球体和外壳之间没有干涉，可将手柄旋转到新位置。解锁锁定旋转的轴关系，然后重定位手柄。
练习小结
在本练习中，您已学会如何检查零件与子装配之间是否有干涉。您已学会如何确定干涉范围以及进行必要的修改来更正干涉。
-
单击本练习窗口右上角的“关闭”按钮。
测试您的知识：干涉检查
回答以下问题：
-
选择一组要检查是否存在干涉的装配部件后，可以使用哪些选项来执行干涉检测？
-
检测到干涉之后，可以使用哪些选项来分析干涉？
答案
-
选择一组要检查是否存在干涉的装配部件后，可以使用哪些选项来执行干涉检测？
选项有：
-
选择集 2
-
装配中的所有其他零件
-
当前显示的零件
-
本身
-
-
检测到干涉之后，可以使用哪些选项来分析干涉？
选项有：
-
生成报告
-
创建干涉体积、显示干涉体积，或将其另存为零件。
-
隐藏不属于选择集的零件
-
高亮显示干涉零件
-
灰色显示不干涉的零件
-
隐藏不干涉的零件
-
忽略匹配螺纹之间的干涉
-
忽略螺纹紧固件与非螺纹孔之间的干涉
-
