练习：创建传感器

练习：创建传感器

概述

• 完成本练习后，您将能够创建距离传感器以跟踪简单条关联的运动。

单击此处下载练习文件。

打开装配并使所有零件处于活动状态

打开装配，并激活装配中所有零件。

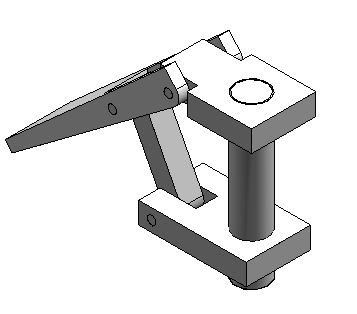

• 打开装配 slider_linkage.asm 并激活其中的所有零件，该装配位于练习文件所在的文件夹中。



重建贴合关系

重建以前删除的贴合关系。

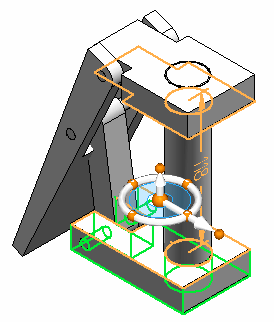

1. 在装配路径查找器中，选择 slider_block.par，然后单击编辑定义 。

2. 对于下一个关系，编辑贴合关系以使滑块区顶部与基本区底部之间有 80 mm 的偏置值。



创建传感器

创建传感器。

1. 在路径查找器中，单击传感器选项卡 。

2. 单击最短距离传感器 。

3. 从元素类型列表中选择曲面。

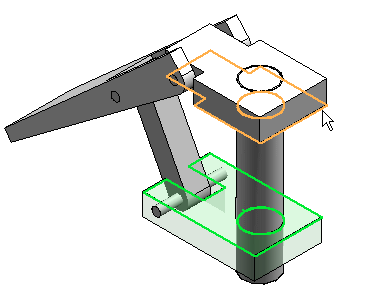

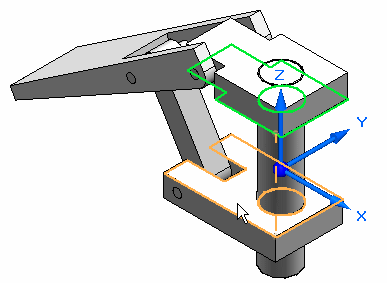

4. 要测量滑块顶部和基本块底部之间的距离，则选择这两个面。





5. 关闭最短距离对话框。

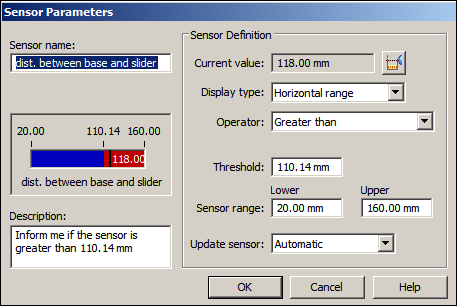

6. 在传感器参数对话框中，输入显示的信息，并单击确定。在上一个练习中，使用运动命令发现干涉后，软件确定了阈值为 110.14。单击确定。



   注释:

   注意，传感器已添加到路径查找器。



测试传感器

1. 在装配路径查找器中，单击 slider block.par，然后在装配路径查找器的下部窗格中单击有 80 mm 偏置的贴合关系。



2. 将滑块偏置值编辑为 118 mm。



3. 在路径查找器中，单击传感器选项卡。

   注释:

   请注意，传感器会显示该范围不再有效。



   注释:

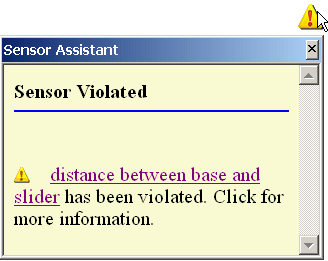

   传感器存在冲突时，屏幕的右上角会出现一个图标。



4. 单击此处的图标，将显示信息。请单击获取更多信息。此时会显示路径查找器中的传感器文档。



5. 将滑块块的偏置值设置回 50.00 mm。请注意，传感器会返回有效状态。



测试您的知识：创建传感器

回答以下问题：

1. 说出三种类型传感器的名称。

2. 传感器界面是否为路径查找器中的选项卡？

3. 如何才能确定违反了传感器参数？

答案

1. 说出三种类型传感器的名称。

   传感器的类型包括：

   1. 最小距离传感器

   2. 一般变量传感器

   3. 表面积传感器

   也可以创建定制的传感器和特定于钣金的传感器。

2. 传感器界面是否为路径查找器中的选项卡？

   “传感器”选项卡位于路径查找器中。

3. 如何才能确定违反了传感器参数？

   将显示一个注意图标。必须在“QY CAD 选项”>“助手”选项卡上启用该图标。

---
