示例：定义焊接符号

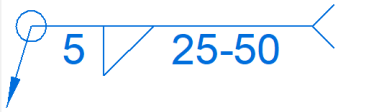

此示例说明如何使用焊接符号属性对话框创建下面显示的焊接符号。此示例假定焊接符号制图标准设置为 ANSI/ISO/DIN。

“角焊”、“坡口焊”和“焊接标注”对话框在装配中放置焊接件的操作步骤相似。

1. 选择“焊接符号”命令 。

   它位于主页选项卡、绘制草图选项卡或 PMI 选项卡的注释组中。

2. 如果焊接符号属性对话框不自动显示，则在命令条上单击属性。

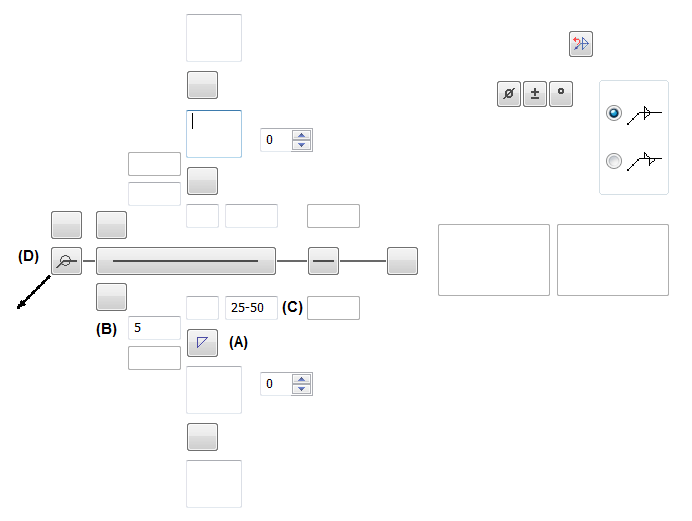

3. 在下面显示的“常规”选项卡（“焊接符号属性”对话框）上，执行以下操作：

   • 单击焊接线下的焊接符号按钮，然后单击角焊按钮。(A)

   • 在焊接尺寸框中键入 5 (B)。

   • 在焊缝长度和间距框中键入 25–50 (C)。

   • 设置全圆符号选项 (D)。

   • 确保其他选项与图示一致。



   预览窗格按照您的定义显示焊接符号。

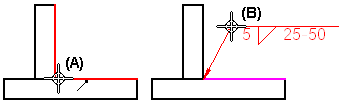

4. 如下所示，单击一个元素以定位焊接符号的端符末端 (A)。

5. 在空白处单击以定义焊接符号的折线位置 (B)。

---
