放置焊接符号


  1. 选择应用程序菜单 →设置→选项→制图标准选项卡。

  2. 选择焊接符号标准。

  3. 在主页选项卡、绘制草图选项卡或 PMI 选项卡的注释组中选择焊接符号命令 。

  4. 在常规选项卡（焊接符号属性对话框）的输入框中单击，然后通过键入或使用提供的按钮设置所需属性。

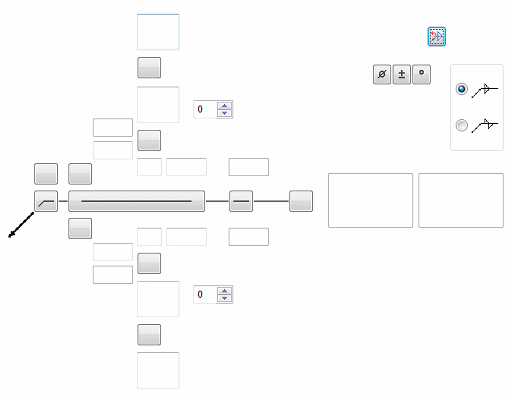

    选择 ANSI/ISO/DIN“焊接符号”标准后，显示此用户界面。要了解如何定义这种焊接符号，请参见帮助主题示例：定义焊接符号

    提示:

    对话框中的每个按钮和输入框提供工具提示。

  5. 单击确定关闭焊接符号属性对话框并继续。

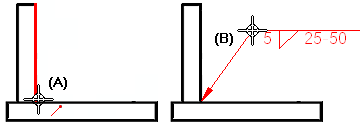

  6. 单击要附加到焊接符号 (A) 的端符结尾的元素。

  7. 单击要放置焊接符号的位置 (B)。

提示:

  • 要放置引用多个元素而不是单个元素的模型 PMI 注释，单击命令条上的参考几何体 。要了解如何使用此选项，请参见选择多个参考元素。

  • 对于 GOST 焊接符号，可以通过选择参考文本按钮，将属性文本参考插入到其他注释或图纸视图。有关更多信息，请参见创建参考文本。

  • 可以调用使用焊接符号命令条上的标在几何体上选项添加到 3D 模型的焊接符号标签。

  • 可以将一个焊接符号附加到另一个焊接符号上来创建复合焊接符号。

  • 可以双击某一焊接符号以编辑其属性。

焊接符号命令 示例：定义焊接符号
