焊接符号命令

焊接符号命令可在元素上放置标准焊接符号。可以设置一些选项来控制您要放置的焊接符号的类型.

在绘图或草图中，您可以通过对现有焊接符号附加一个新的焊接符号来创建复合焊接符号。定义新焊接符号的符号特性，然后选择现有焊接符号 (A) 作为要附加到新符号 (B) 的元素。

注释:

可以使用“QY CAD 选项”对话框的“制图标准”页面指定焊接符号是遵从 ANSI/ISO/DIN 标准还是 GOST 标准。

在“工程图”环境中，您也可以使用此命令将装配文档中创建的焊接符号信息提取到图纸中。例如，可以在装配文档中定义角焊、坡口焊和焊接标注。

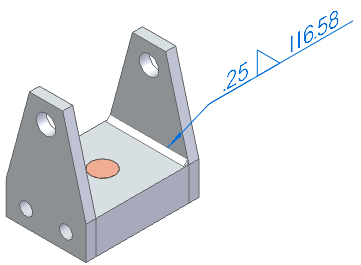

在命令条上设置标在几何体上选项时，可以选择装配中附有焊接属性信息的图纸视图边，焊接属性信息用于在图纸中创建焊接符号。如果装配中的焊接特征定义了复合焊接符号属性，复合焊接符号将被放置到图纸中。如果装配中的焊接特征是角焊，则焊接符号上会显示焊缝长度。

有关更多信息，请参见焊接帮助主题。
