在一些参数化设计的项目中，经常会用到哑图，比如三维模型中没有做焊接特征，但是需要在图纸中展示焊接的结构型式和尺寸，且要与三维模型相关联，这时候便可以使用“哑图”来满足这一需求。

如果已经有CAD图形文件，那么就不需要从头开始创建哑图，而是直接利用已有的图形在青翼中进行修改，便可以快速地创建哑图，并且可以通过修改变量表中相关的变量，实现哑图的自动更新。

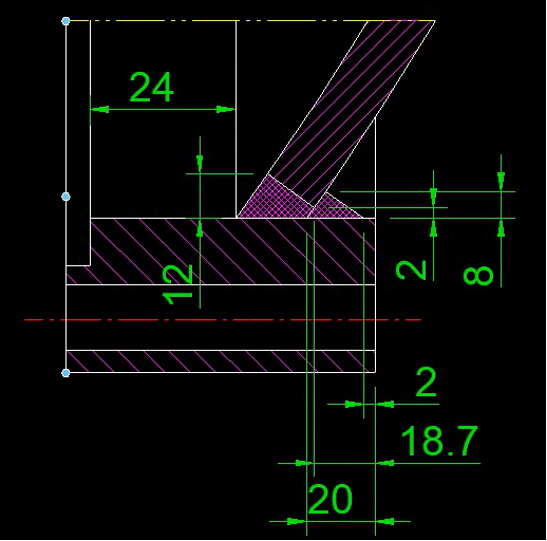

1  打开DWG图纸，将图形复制到图纸中

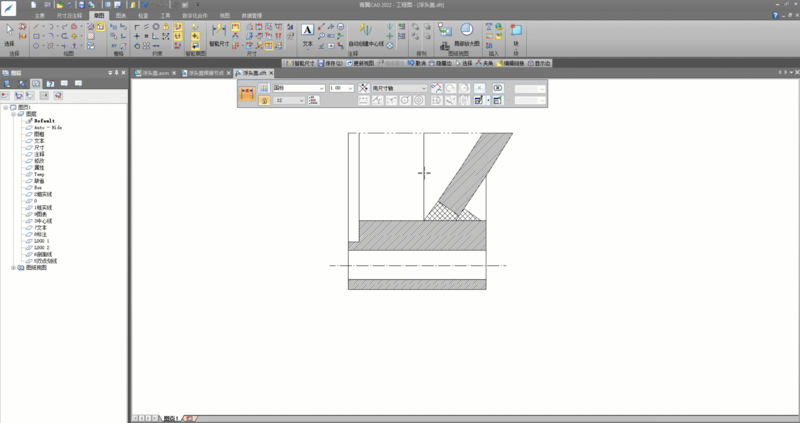

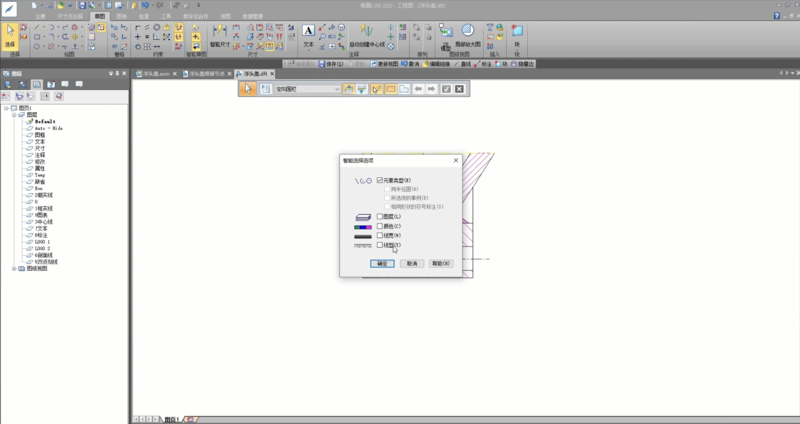

2  利用智能选择命令，快速选择需要修改样式的线条，将线条和阴影线修改为企业所需的样式

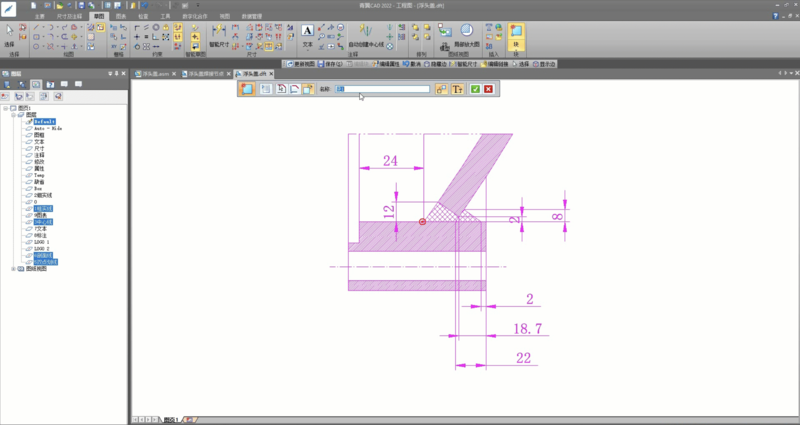

3  使用尺寸标注命令，尺寸类型选择“空白”，为图形标注尺寸

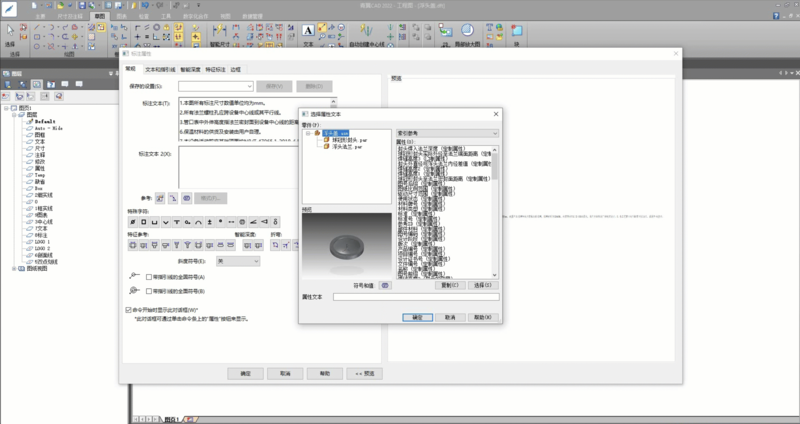

4  打开“标注”命令，依次选择“属性文本”、“索引参考”，复制需要的定制属性文本，将其粘贴到前缀下方的文本框中，按照同样的步骤给其他尺寸添加属性文本

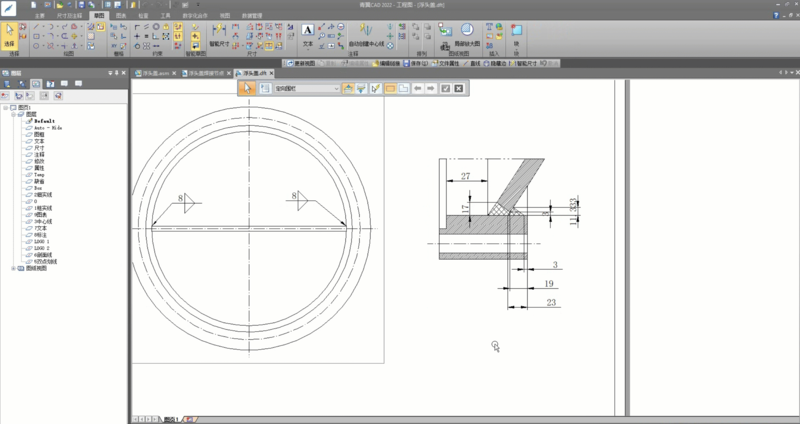

6  打开对应的模型，打开“变量表”，修改参数的值，图块中的属性文本也会随之更新

青翼CAD可以有效地利用企业已有的CAD图纸，使设计人员更加高效地创建哑图，且与三维模型相关联。通过修改变量表中相关的变量，实现哑图的自动更新。
