第九十四期|青翼CAD建模实例——足球设计

浏览次数:173发布时间:2023-09-02

字体大小: 【小】 【中】 【大】

近期贵州“村BA”频频上热搜,作为“村BA”的主角——足球,它的设计和制造对于球赛的顺利进行和球员的表现至关重要。

青翼CAD的直观界面和丰富的工具使得设计师能够迅速而准确地转化他们的创意为实体模型。从球的几何形状到图案和标志的细节,设计师们可以通过添加体、放样、替换面、旋转和阵列等操作,快速构建出满足特定需求的设计。

通过青翼CAD,设计师们可以轻松创建球的外形,包括球的尺寸、形状和表面纹理。

下面我们来看如何使用青翼CAD进行足球设计。

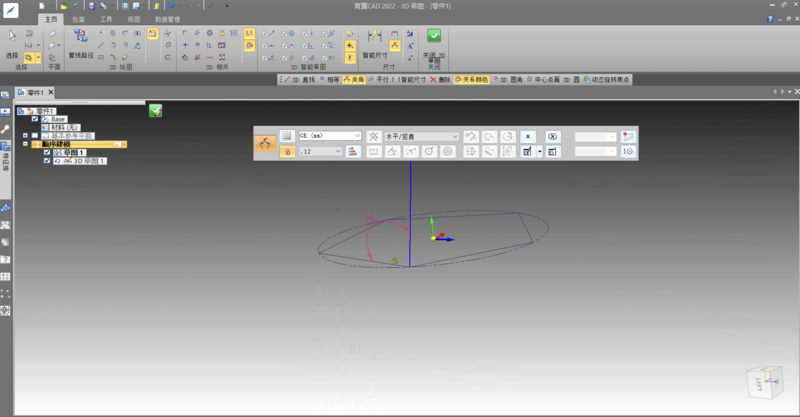

1  绘制草图,利用3D草图找出球心

  • 分别绘制五边形和六边形的草图
  • 利用3D草图及尺寸约束,找出球心

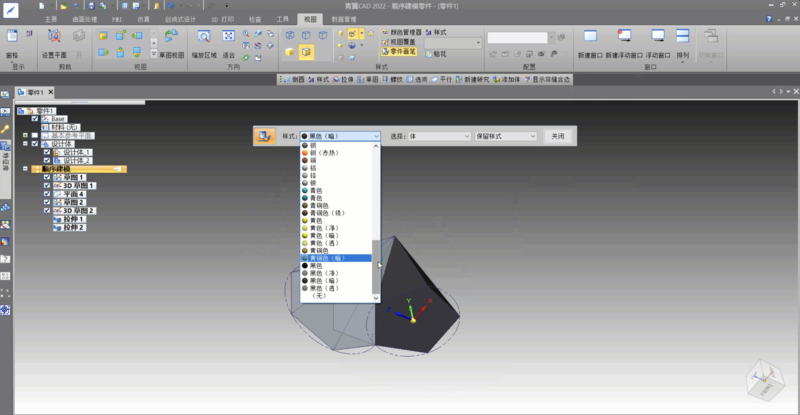

2  使用“添加体”功能,创建出:白色、黑色、球体三个设计体

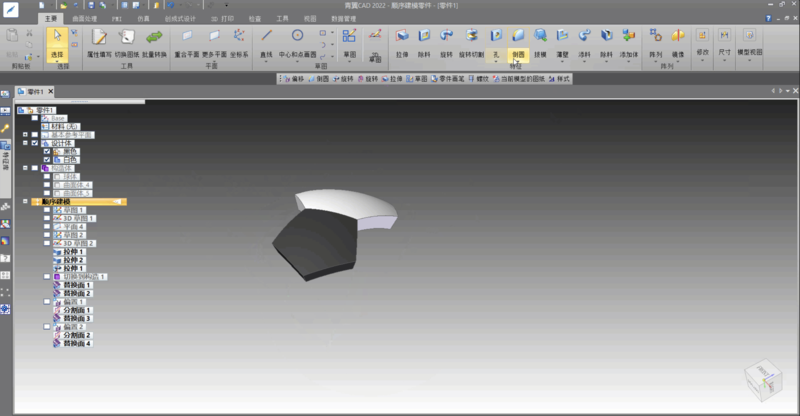

3  使用曲面处理,对白色和黑色设计体进行替换面处理

  • 使用偏移、替换面、分割曲面设计功能
  • 将两个设计体发布到装配体中

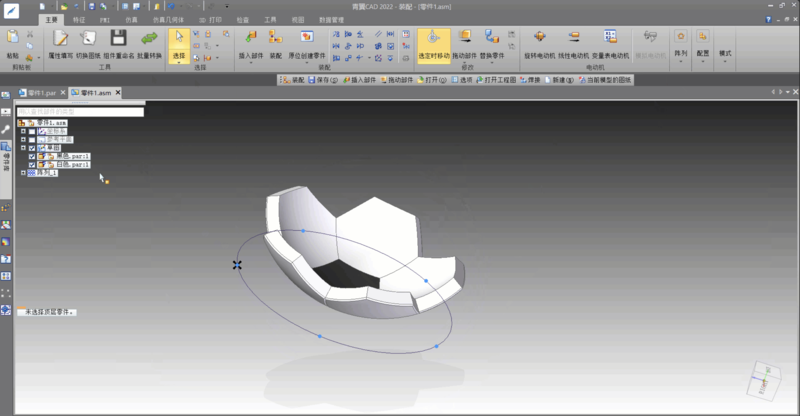

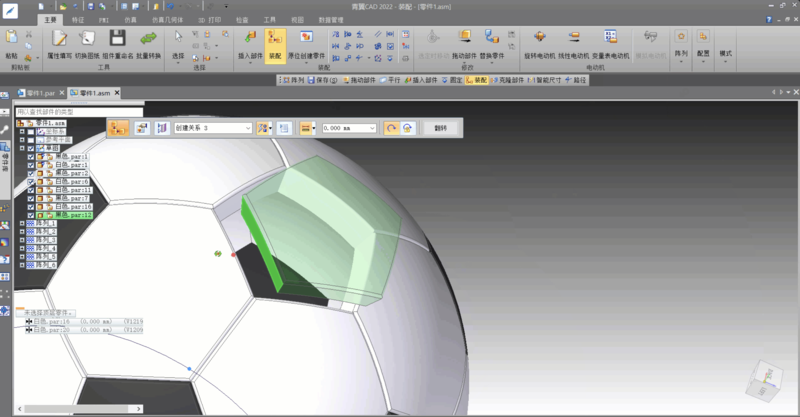

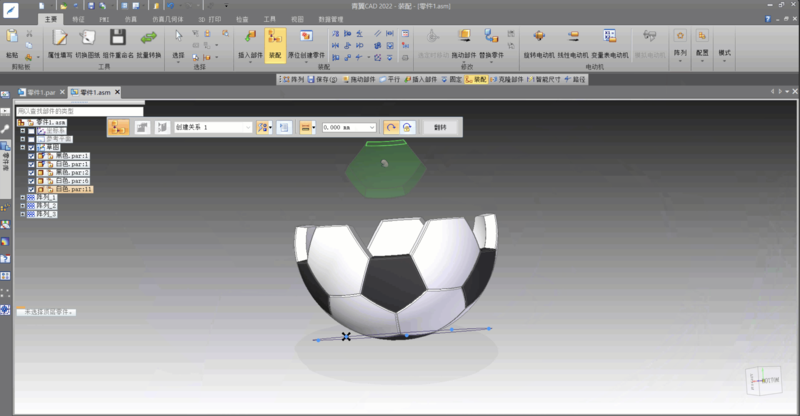

4  进行装配设计(重复装配操作)

  • 打开发布的装配体,断开链接使之成为单个零件
  • 选定零件,按shift键可以复制改零件
  • 绘制阵列草图,便于后期装配

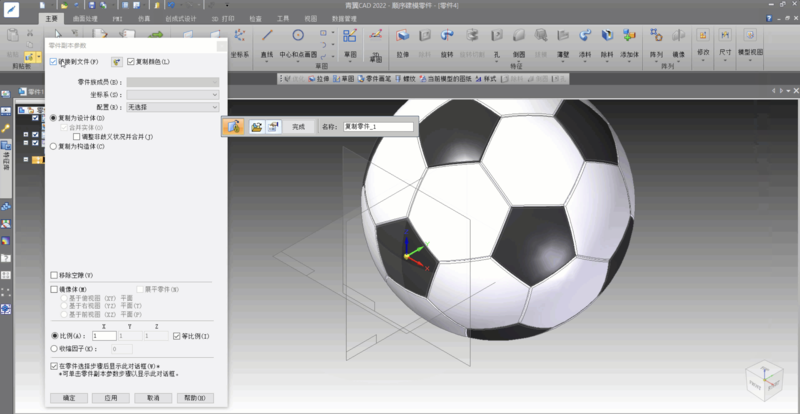

5  装配完成后,在零件模块使用零件副本打开,完成足球零件设计

  • 取消勾选“链接到文件”
  • 勾选“调整非歧义状况并合并”



青翼CAD作为一款出色的三维建模软件,为设计师提供了一个创造和实现想法的平台。它的强大功能和直观的界面使得产品设计变得更加灵活、高效和创新,让人们更好的享受生活。
