在使用三维软件做装配设计时，您是否会遇到装配螺栓、销、螺母、垫片……各种各样的紧固件的情况呢？传统的紧固件装配方法，通常是先「找到需要安装紧固件的孔位」—「测量孔位尺寸」—「从零件库中寻找合适的紧固件模型拖入到装配中」—「添加对齐贴合等多种装配关系」，循环往复。若是不幸遇到繁多的紧固件装配，虽然操作不难，但机械性的重复操作，往往让工程师苦不堪言。

假如有一个工具能帮您快速完成这些重复性操作，您是否会想尝试一下呢？如果您的回答是“Yes”，那么不妨看下青小翼是如何操作的：

青翼CAD紧固件系统，可根据设计者提供的装配孔尺寸，自动搜索已有的标准件库，找到相匹配的主要紧固件（例如：螺栓、销）及其关联的紧固件（例如：垫圈、螺母），并自动添加正确的装配关系，将所有紧固件快捷、精确地进行装配，从而提高装配设计效率。

01  在青翼CAD中打开需要装配紧固件的模型

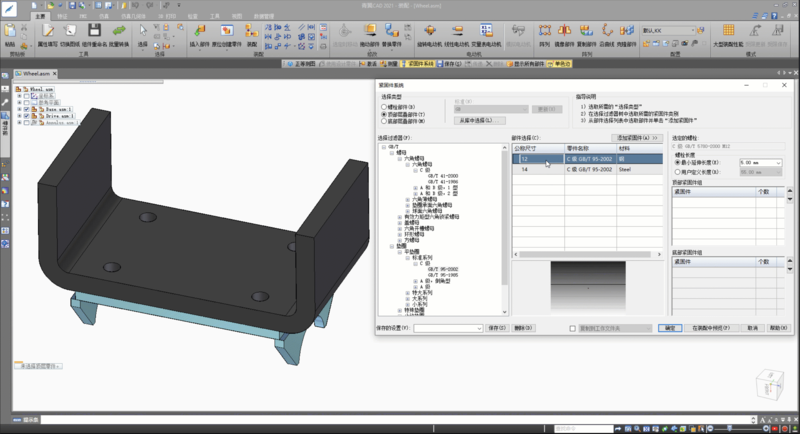

图1 紧固件装配模型



02  打开“紧固件系统”工具条

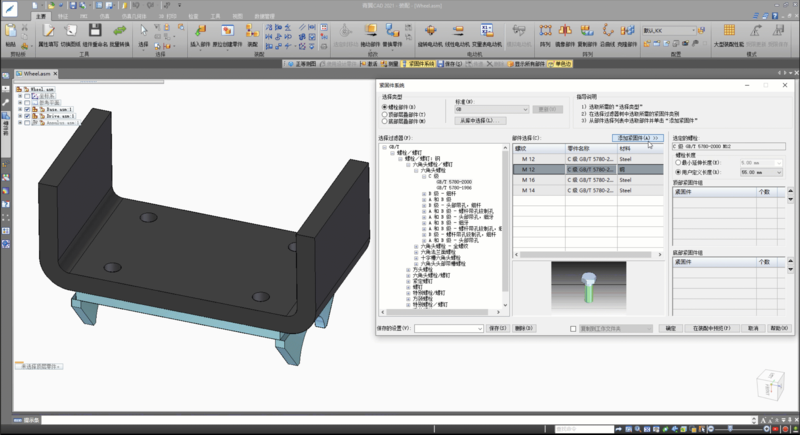

图2 紧固件系统



03  使用“面上的全部”，自动选择所有相同尺寸的顶层装配孔

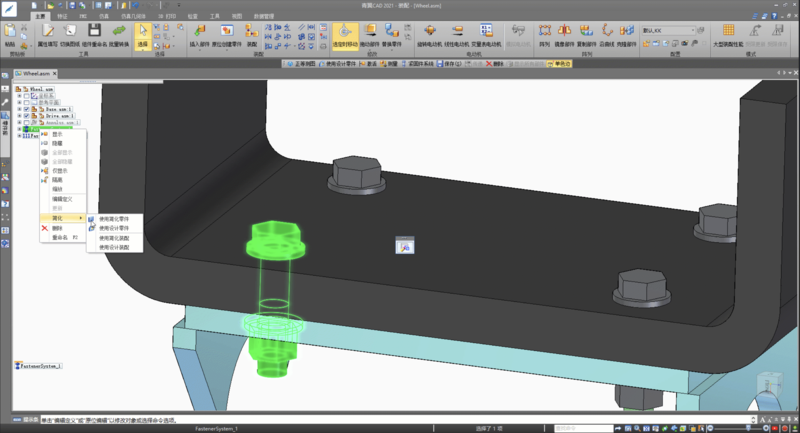

图3 自动识别装配孔



04  选择底层装配孔，并进入紧固件系统搭配界面

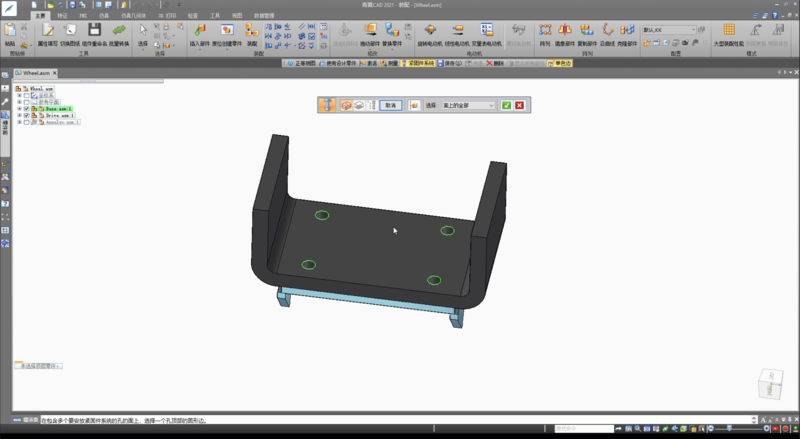

图4 紧固件系统界面



05  根据当前孔大小，系统自动从青翼标准件库中寻找合适尺寸的紧固件，设计人员亦可自行搭配规格及顺序，操作便捷灵活

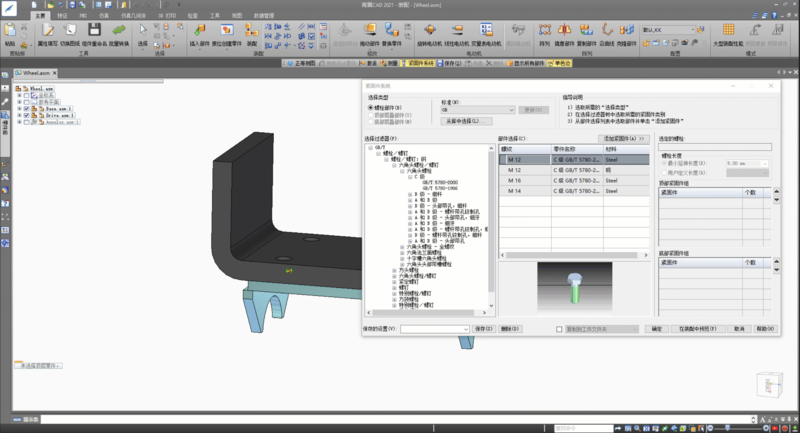

图5 选择螺栓部件

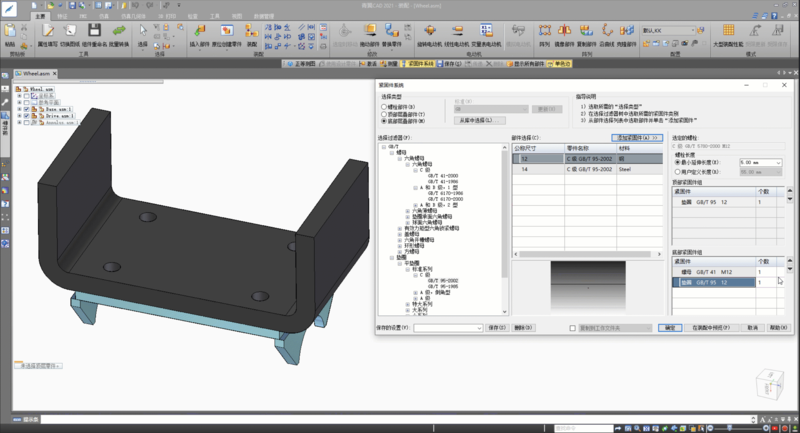

图6 选择顶层部件

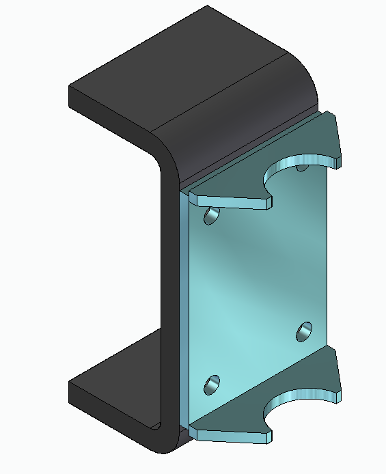

图7 选择底层部件



06  预览单个装配效果，点击“确定“自动填充装配所有已经识别孔位紧固件组

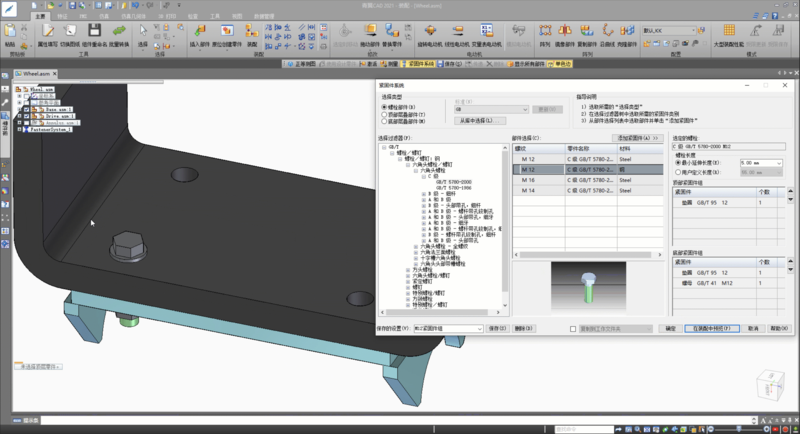

图8 自动填充已识别孔位



07  切换简化/设计紧固件显示

图9 切换显示

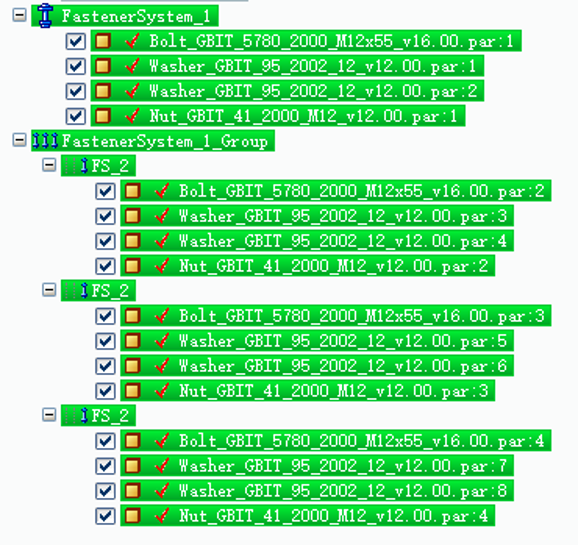

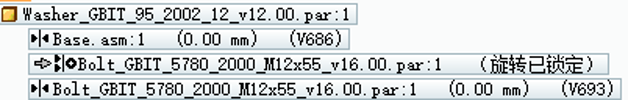

08  最终紧固件装配结构树及约束关系

图10 装配结构树及部件约束



09  最终装配效果

图11 装配效果



使用青翼CAD的紧固件库系统，可以减少设计人员在装配时的重复操作，提升装配时的效率，以及因疏忽导致的错装及漏装现象。大大地提升了装配设计的速度以及数据的正确性。



---
