工程图纸中，孔信息的标注是非常重要的一个环节；按照常规方式的标注将是超级繁琐而又枯燥的设计工作。在青翼CAD中提供超越以往的解决方案，帮助设计师快捷标注各种类型的孔参数，智能统计出孔的数量，汇总成孔参数表。

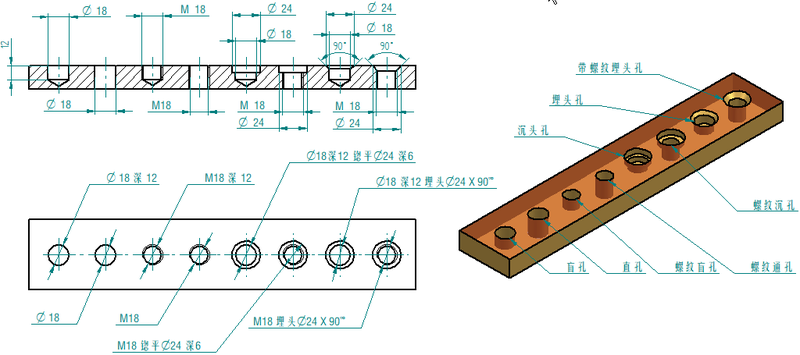

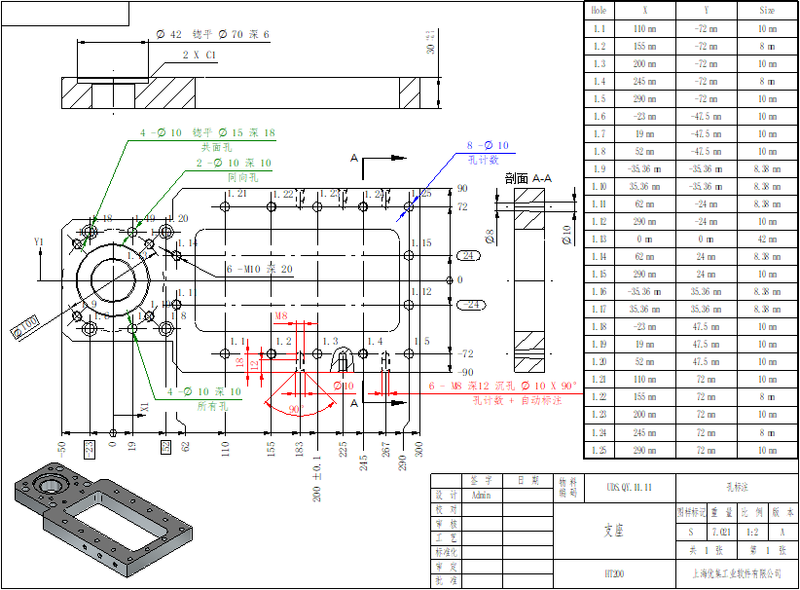

图1  孔信息图纸



孔标注具体表现为：

1、孔参数标注

2、孔计数

3、孔表



下面以实例操作进行孔标注介绍：



1.  孔参数标注：设计师点击几下就能轻松搞定所选孔标注

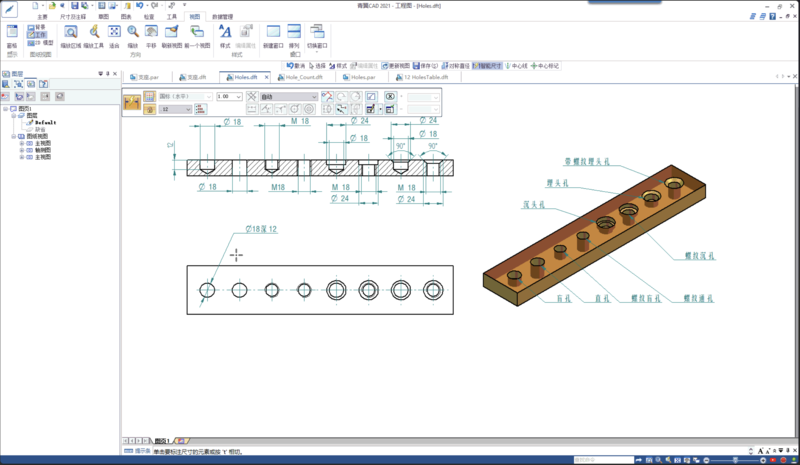

图2 孔参数标注



关键因素：

企业在图纸模板中，在尺寸样式内预定义各种规格孔的规范化标注方式。

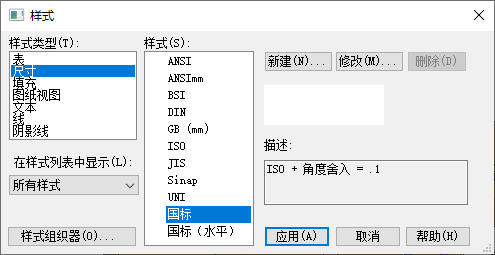

图3 编辑尺寸样式

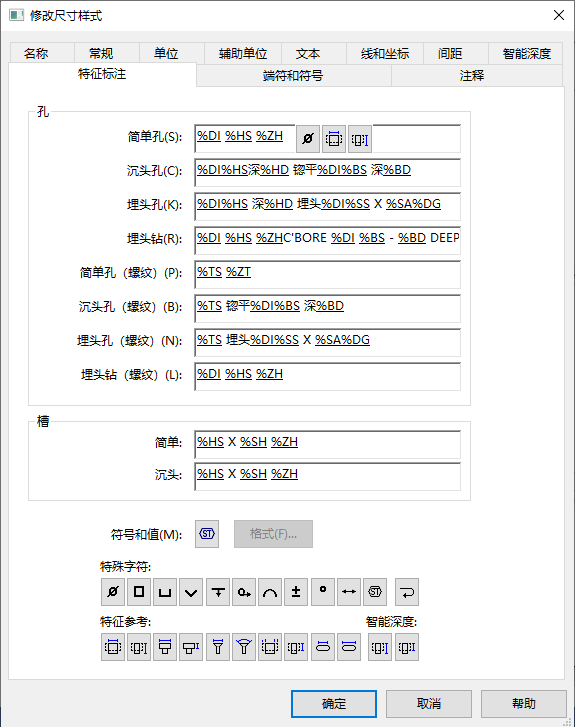

图4 孔特征标注规范

图5 孔参数标注



2.  孔计数标注：青翼CAD提供三种方式（全部、同向、共面）统计孔数量

关键因素：

尺寸前缀中预设置参数，“全部 = %QA、同向 = %QP、共面 = %QC”。

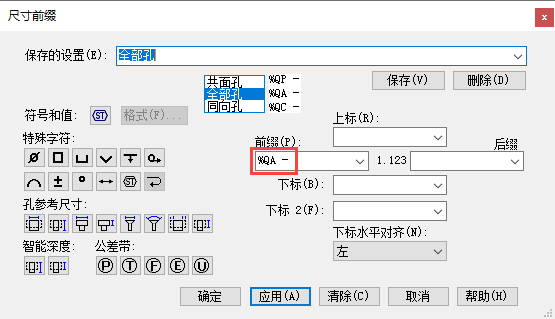

图6 孔计数设置

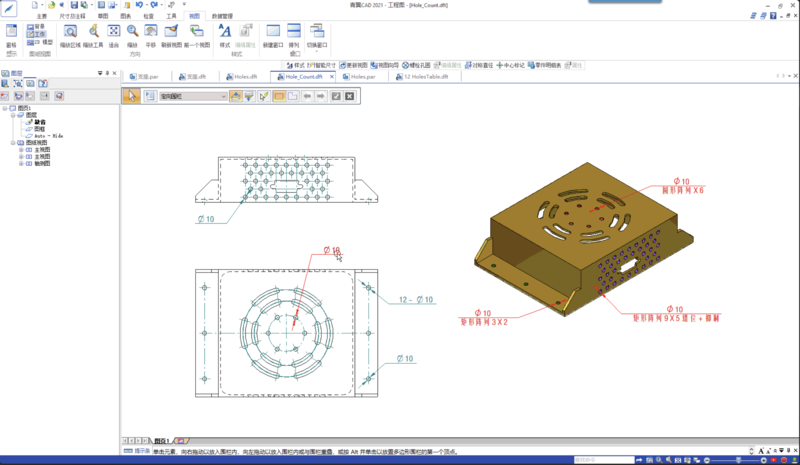

图7 孔计数标注



3.  孔表：汇总并核查指定孔的参数、类型及属性

关键因素：

预定义孔参数表的显示内容。

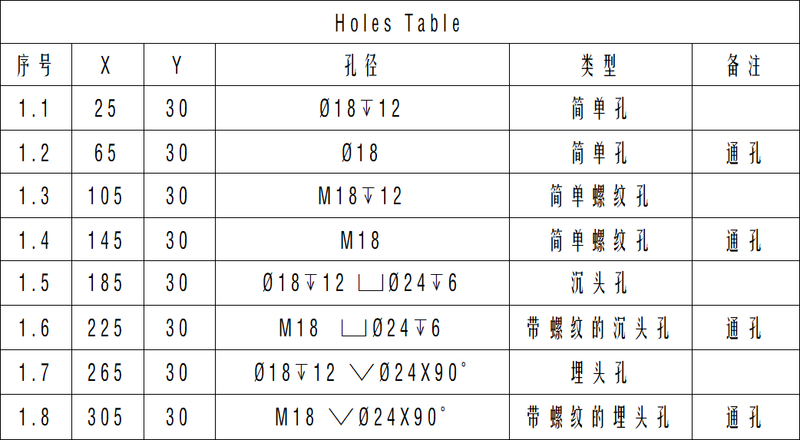

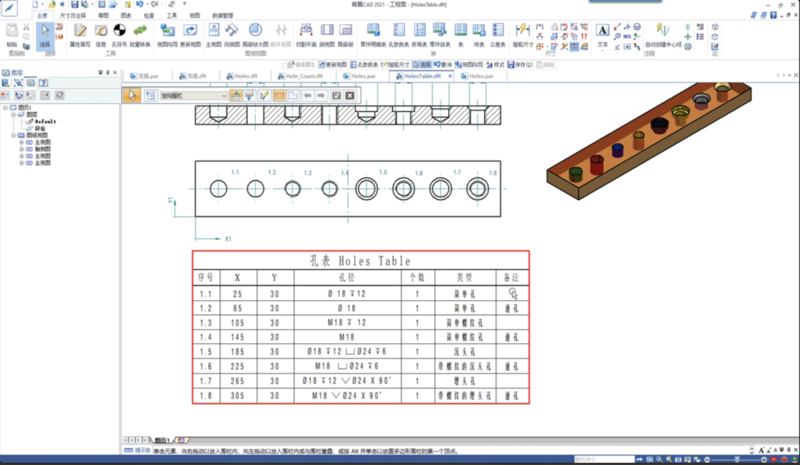

图8 孔表

图9 孔表



通过青翼CAD提供的方案，可以快速、精准地描述孔信息，并汇集成表进行查看。让工程师在实际的出图过程中，不再被繁琐、重复的孔标注等工作困扰。



---
